VORSICHT
Die Einheit ist
Sicherheitseinrichtungen ausgestattet, z. B. mit einem
Kältemittel-Leckagedetektor.
Sicherheitseinrichtungen immer funktionieren, muss die
Einheit nach ihrer Installation immer mit Strom versorgt
werden, mit Ausnahme kleiner Unterbrechungen für die
Durchführung von Wartungsarbeiten.
4.1

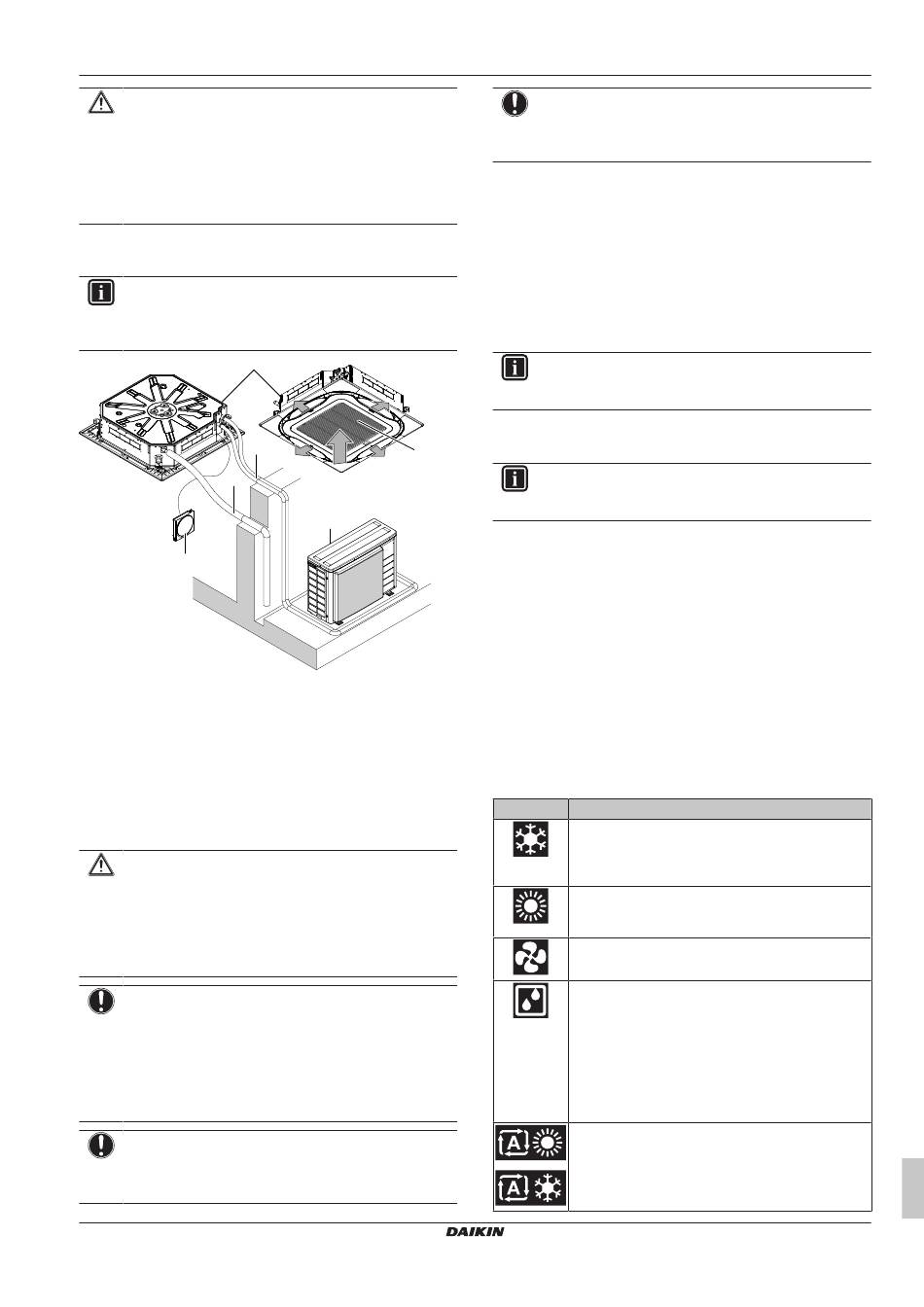

Systemanordnung

INFORMATION
Bei der folgenden Abbildung handelt es sich um ein
Beispiele, das der
möglicherweise NICHT vollständig entspricht.
a
f
g
c
a Inneneinheit
b Außeneinheit
c

Benutzerschnittstelle

d Ansaugluft
e Austretende Luft
f Kältemittelrohrleitungen + Übertragungskabel
g Abflussrohr
h Ansauggitter und Luftfilter
5 Benutzerschnittstelle
VORSICHT
▪ NIEMALS die Teile im Inneren des Reglers berühren.
▪ NICHT die Frontblende abnehmen. Das Berühren
einiger Teile innen ist gefährlich, und es könnten
Betriebsstörungen bewirkt werden. Zur Überprüfung
und Einstellung interner Teile wenden Sie sich an Ihren
Händler.
HINWEIS
Die Bedientafel des Reglers NICHT mit Benzin, Verdünner,
chemischen Staubtüchern usw. reinigen. Die Bedientafel
könnte sich verfärben oder die Beschichtung könnte sich
ablösen. Bei starker Verschmutzung tränken Sie ein Tuch
mit wasserverdünntem
wringen es gut aus und wischen die Bedientafel sauber ab.
Wischen Sie mit einem anderen trockenen Tuch nach.
HINWEIS
NIEMALS mit einem harten, spitzen Gegenstand auf die
Tasten der Benutzerschnittstelle
Benutzerschnittstelle kann dadurch beschädigt werden.
FXFA20~125A2VEB
VRV System Klimaanlage
3P599604-1E – 2022.02
mit elektrisch betriebenen
Damit diese
Systemanordnung bei Ihnen
d
h
e
b
neutralem Reinigungsmittel,
drücken. Die
HINWEIS
Ziehen Sie NIE am Kabel der Benutzerschnittstelle, und
verdrehen Sie es nicht. Das kann zu Funktionsstörungen
der Einheit führen.
Diese Betriebsanleitung gibt einen unvollständigen Überblick über
die Hauptfunktionen des Systems.
Weite Informationen über die Benutzerschnittstelle finden Sie in der
Betriebsanleitung der benutzen Benutzerschnittstelle.
6

Betrieb

6.1

Betriebsbereich

INFORMATION
Informationen zu Betriebsgrenzen finden Sie bei den
technischen Daten zur angeschlossenen Außeneinheit.
6.2

Informationen zu Betriebsmodi

INFORMATION
Abhängig vom installierten
Betriebsmodi nicht zur Verfügung.
▪ Je nach Raumtemperatur wird die Luftströmungsgeschwindigkeit
automatisch angepasst, oder
ausgeschaltet. Es liegt dann kein Fehler vor.
▪ Wird die Hauptstromversorgung
abgeschaltet, nimmt die Einheit den Betrieb automatisch wieder
auf, sobald der Strom wieder eingeschaltet wird.
▪ Sollwert. Der Sollwert ist die Zieltemperatur bei den Betriebsmodi
Kühlen, Heizen und Automatisch.
▪ Rückstufung. Eine Funktion, die dafür sorgt, dass die
Raumtemperatur in einem bestimmten Bereich bleibt, wenn das
System ausgeschaltet wurde (durch den Benutzer, die Zeitplan-
Funktion oder den AUS-Timer).
6.2.1

Grundlegende Betriebsmodi

Die Inneneinheit kann in verschiedenen Betriebsmodi arbeiten.
Symbol
Kühlen. In diesem Modus wird Kühlen je nach Bedarf
aktiviert. Der Bedarf wird auf Grundlage des
jeweiligen Temperatur-Sollwerts ermittelt oder durch
die Rückstufungsfunktion.
Heizen. In diesem Modus wird je nach Bedarf Heizen
aktiviert, der Bedarf wird ermittelt je nach Temperatur-
Sollwert oder durch die Rückstufungsfunktion.
Nur Ventilator. In diesem Modus zirkuliert die Luft,
ohne dass geheizt oder gekühlt wird.
Entfeuchten. In diesem Modus wird die
Luftfeuchtigkeit bei minimaler Temperaturabnahme
gesenkt.
Temperatur und Ventilatordrehzahl werden
automatisch geregelt, eine Regelung mittels Regler ist
nicht möglich.
Die Luftentfeuchtung ist nicht möglich, wenn die
Raumtemperatur zu niedrig ist.
Auto. In Auto-Modus schaltet die Inneneinheit
automatisch um zwischen Heizen und Kühlen, je nach
dem, was zum Erreichen des Sollwerts erforderlich
ist.
5 Benutzerschnittstelle
System stehen einige
der Ventilator wird sofort
während des Betriebs
Betriebsmodus
Installations- und Betriebsanleitung
