Verwandte Anleitungen für Strong SRT 6505
Inhaltszusammenfassung für Strong SRT 6505

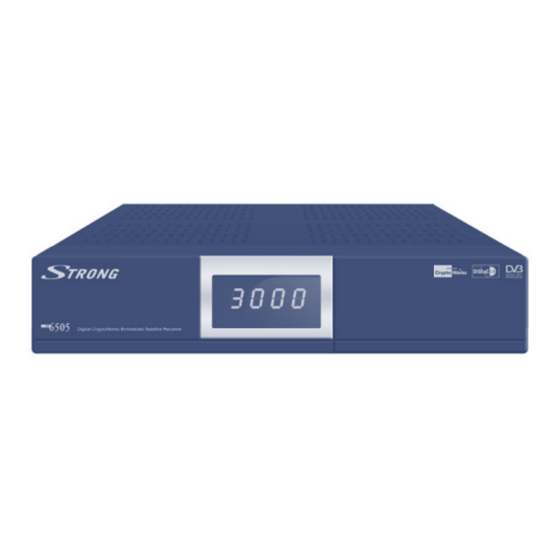

- Seite 1 Digitaler Satelliten Receiver mit Integriertem CryptoWorks SRT 6505 Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
PART 2 • Deutsch INHALTSANGABE 1.0 EINLEITUNG 1.1 Überblick 1.2 Hauptmerkmale 2.0 SICHERHEITSHINWEISE / SONSTIGE HINWEISE 2.1 Allgemeine Sicherheitsmaßnahmen 2.2 Lagerung 2.3 Entsorgungshinweise 2.4 Geräte Installation 3.0 LIEFERUMFANG 4.0 BEDIENUNG 4.1 Gerätevorderseite 4.2 Geräterückseite 4.3 Fernbedienung 5.0 BEDIENUNG MIT DER FERNBEDIENUNG 5.1 Batterien 5.2 Reichweite 6.0 ANSCHLUSS DES RECEIVERS... -
Seite 3: Einleitung
PART 2 • Deutsch 1.0 EINLEITUNG 1.1 Überblick Dieser Satellitenreceiver wurde hergestellt, um Digitales Fernsehen über Satellit zu empfangen. Das Gerät besitzt eine integrierte Einheit, um Programme zu empfangen, die mit CryptoWorks verschlüsselt sind. Sie können mit diesem Gerät hunderte digitale Fernsehen- und Radioprogramme empfangen, die mit höchster Video-, Audio und Datenqualität ausgestrahlt werden und die aktuelle Technik nutzen. -
Seite 4: Sicherheitshinweise / Sonstige Hinweise
PART 2 • Deutsch 2.0 SICHERHEITSHINWEISE / SONSTIGE HINWEISE 2.1 Allgemeine Sicherheitsmaßnahmen Betreiben Sie Ihren Receiver nicht: In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind. Setzen Sie Ihren Receiver und das Zubehör folgendem nicht aus: Direkter Sonneneinstrahlung oder anderen Geräten, die Hitze abstrahlen;... -
Seite 5: Entsorgungshinweise
PART 2 • Deutsch 2.3 Entsorgungshinweise Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik-Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. -
Seite 6: Bedienung
PART 2 • Deutsch 4.0 BEDIENUNG 4.1 Gerätevorderseite 1. LED-Display (4 Stellen) Zeigt im Standby-Modus die Uhrzeit und im Betriebsmodus die gewählte Programmnummer an. 2. Infrarotempfänger Erkennt die als Infrarotsignale übertragenen Befehle der Fernbedienung. Programmwahl ab- oder aufwärts (q & p) 3, 4. -
Seite 7: Fernbedienung
PART 2 • Deutsch 4.3 Fernbedienung POWER zum Umschalten vom Standby in den Betriebsmodus und umgekehrt MUTE zum Ein- oder Ausschalten des Tons NUMMERNTASTEN [0~9] zur direkten Auswahl der Kanäle oder Eingabe numerischer oder alphanumerischer Zeichen Aufruf der Favoritenliste INFO zeigt verfügbare Informationen zu einem gewählten Programm SETUP schaltet den Receiver ins Setup-Menü... -
Seite 8: Bedienung Mit Der Fernbedienung
PART 2 • Deutsch 5.0 BEDIENUNG MIT DER FERNBEDIENUNG 5.1 Batterien Batterien einlegen Öffnen Sie das Batteriefach an der Rückseite der Fernbedienung und legen Sie beide Batterien (Typ ‚AAA’, 1,5V) unter Beachtung der vorgegebenen Polarität in das Batteriefach ein. Schließen Sie den Deckel so, dass er einrastet. Batterien austauschen Sollte die Funktionalität der Fernbedienung nachlassen oder der Receiver nicht mehr auf jedes Kommando der Fernbedienung reagieren, sollten Sie die Batterien überprüfen bzw. -
Seite 9: Anschluss Des Receivers
PART 2 • Deutsch 6.0 ANSCHLUSS DES RECEIVERS 6.1 Anschluss an einen Fernseher über TV Scart 6.2 Anschluss an eine HiFi-Anlage und an einen Fernseher über A/V... -
Seite 10: Anschluss An Einen Video- Oder Dvd Rekorder Und An Einen Fernseher Über Scart
PART 2 • Deutsch 6.3 Anschluss an einen Video- oder DVD Rekorder und an einen Fernseher über Scart... -
Seite 11: Erstinstallation
Signal von guter Qualität ist. Überprüfen Sie, ob alle Verbindungen richtig sind. Wenn Sie sich nicht sicher sind, sollten Sie Ihren STRONG Fachhändler zur Überprüfung Ihrer Installation und Ihres Satellitensignals konsultieren. Sobald Sie den Receiver zum ersten Mal einschalten, erscheint ein Menü für die Länderauswahl. Wählen Sie das gewünschte Land aus der Liste mit Hilfe der VOL t/u auf der Fernbedienung und drücken Sie OK. -
Seite 12: Konfiguration Und Bedienung
PART 2 • Deutsch 8.0 KONFIGURATION UND BEDIENUNG 8.1 Informationen zur Konfiguration Ein Menü ist ein Textfeld, das auf dem TV-Bildschirm eingeblendet wird. Wählbare Menüoptionen werden im Allgemeinen farblich hervorgehoben. Farblich nicht hervorgehobene Optionen können folglich nicht verändert oder eingestellt werden. Die Optionen und Einstellungsmöglichkeiten der meisten Menüs werden am unteren Bildschirmrand Ihres TV-Bildes erläutert. -
Seite 13: Diseqc 1.2 Positionierer Einstellungen
PART 2 • Deutsch Satellitenname: Wählen Sie den gewünschten Satelliten aus der Liste. Um einen Satelliten aus der Liste zu übernehmen, drücken Sie die OK Taste. Ausgewählte Satelliten werden mit einem Haken markiert. Um einen Satelliten umzubenennen, müssen Sie die INFO Taste drücken. LNB Frequenz: Wählen Sie zwischen Universal / Wide Band / OSC C-Band / C-Band / Ku-Band / und Unicable Die Auswahl ist vom verwendeten LNB abhängig... -
Seite 14: Usals Positionierer Einstellungen
PART 2 • Deutsch 8.2.2.2 USALS Positionierer Einstellungen Den Receiver an einem USALS fähigen Positionierer anzuschließen und einzurichten ist eine komplizierte Tätigkeit. Um besten Empfang zu erhalten, sollte diese Einrichtung von einem Fachmann durchgeführt werden. Wählen Sie im Menü „Antenneneinstellungen“ unter Positionierer die Einstellung „USALS“ und drücken Sie auf OK, um in das Menü „Motorsteuerung”... -
Seite 15: Suchlauf Starten
PART 2 • Deutsch 8.2.3.1 Suchlauf starten Nachdem Sie die Einstellungen für den Suchmodus festgelegt haben, drücken Sie auf OK. Der Receiver startet mit dem Suchlauf. Die Namen der gefundenen Programme werden in zwei Spalten (für gefundene Fernseh- und Radioprogramme) auf dem Bildschirm angezeigt. -
Seite 16: Einrichtung Kindersicherung
PART 2 • Deutsch 8.2.4 EINRICHTUNG KINDERSICHERUNG Drücken Sie die OK Taste auf dem Menüpunkt ‘EINRICHTUNG KINDERSICHERUNG’. Hier können Sie die Menüsperre ein-/ausschalten und den PIN durch Eingabe eines neuen PINs ändern. Mit den Tasten CH p/q bewegen Sie sich durch die einzelnen Menüpunkte Mit den Tasten VOL t/u ändern Sie die jeweilige Einstellung Menüsperre: Ein / Aus... -
Seite 17: Hauptmenü - Einstellungen
PART 2 • Deutsch 8.3 Hauptmenü - Einstellungen Drücken Sie MENÜ im laufenden Betrieb um ins Hauptmenü zu gelangen. Über das Hauptmenü erhalten Sie direkt Zugang zu den Menüs PROGRAMMZEITSCHRIFT, PROGRAMMLISTE, SPRACHE, SENDER BEARBEITEN, SMARTKARTE und SOFTWARE VERSION. Mit den Tasten CH p/q bewegen Sie sich durch die Liste des Hauptmenüs Mit der OK Taste können Sie sich in das jeweilige Untermenü... -
Seite 18: Sender Bearbeiten
PART 2 • Deutsch 8.3.4 SENDER BEARBEITEN Drücken Sie im Hauptmenü die OK Taste auf dem Menüpunkt ‘SENDER BEARBEITEN’. TV/Radio Kanäle Programme verschieben Favorit Programme sperren Programme löschen Programme hinzufügen Programme bearbeiten Hinweis: Wenn Sie sich innerhalb der Programmliste befinden, können Sie sich durch Drücken der EXIT Taste in die Funktionsleiste dieses Menüs begeben. -
Seite 19: Programme Löschen
PART 2 • Deutsch 8.3.4.4 Programme löschen Um ein Programm oder mehrere Programme zu löschen, wählen Sie die Funktion in der Funktionsleiste des Menüs „SENDER BEARBEITEN“ und drücken Sie auf OK. Wählen Sie die Programme, die Sie löschen möchten und drücken Sie die OK Taste. Die Programme die gelöscht werden sollen werden mit einem Haken markiert. -
Seite 20: Softwareversion
PART 2 • Deutsch den Smartkarten PIN einzugeben, falls sich das Programm überhalb dieser Jugendschutz-Grenze (Maturity Rate) befindet. ist empfehlenswert unterschiedliche PINs für beide Funktionen zu verwenden. Änderung PIN Code Smartkarte: Eingabe alter PIN / Eingabe neuer PIN / neuen PIN bestätigen. In diesem Menü können Sie den PIN der verwendeten Smartkarte ändern. -
Seite 21: Allgemeine Informationen Zur Bedienung
PART 2 • Deutsch 8.4 ALLGEMEINE INFORMATIONEN ZUR BEDIENUNG 8.4.1 Programminformationen Wenn Sie die INFO Taste im laufenden Betrieb drücken, werden Informationen zum laufenden Programm für einige Sekunden angezeigt. 8.4.2 TV/RADIO KANALLISTE Während der Wiedergabe eines Programms können Sie die Programmliste durch Drücken der OK oder TV/RADIO Taste aufrufen. Das ausgewählte Programm wird in der Kanalliste markiert angezeigt. - Seite 22 PART 2 • Deutsch Um in die Satelliten-/Listenauswahl zu gelangen, müssen Sie einmal die EXIT Taste drücken. Mit den Tasten VOL t/u können Sie zwischen den installierten Satelliten wechseln. Durch Drücken auf OK wählen Sie den gewünschten Satelliten aus. Mit einem weiteren Drücken auf EXIT können Sie die Liste verlassen. Markieren Sie den Menüeintrag „List“, um die Programme nach einem bestimmten Kriterium zu sortieren.
-
Seite 23: Favoritenliste
PART 2 • Deutsch TV Programmliste – Programme sortieren VOL t/uzur Auswahl des Satelliten Die Funktionsweise für TV und Radioliste ist gleich. Mit der TV/Radio Taste auf der Fernbedienung können Sie zwischen der TV- und Radioliste wechseln. 8.4.3 FAVORITENLISTE Während der Wiedergabe eines Programms können Sie die Favoritenliste durch Drücken der FAV Taste aufrufen. Wenn Sie während der Wiedergabe von TV Programmen die FAV Taste drücken, erscheint die TV Favoritenliste. -
Seite 24: Auswahl Einer Altenativen Audiosprache Oder Eines Anderen Audiomodus
PART 2 • Deutsch Aktueller Modus Wählen Sie diesen Modus und drücken Sie die OK Taste. Nun können Sie das jeweilige Programm mit den Tasten CH p/q auswählen. Mit den Tasten VOL t/u gelangen Sie zu den jeweiligen Sendungen des Programms. In der unteren Menüzeile werden Sendezeit und Name der Sendung angezeigt. -
Seite 25: A1. Fehlerbehebung
PART 2 • Deutsch A1. FEHLERBEHEBUNG Digitale Receiver können sich ähnlich einem PC gelegentlich „aufhängen“. In diesem Fall empfehlen wir Ihnen, den Receiver vom Stromnetz zu trennen und neu zu starten. Warten Sie ca. 30 Sekunden und schließen Sie das Gerät erneut an das Stromnetz an. -
Seite 26: A2. Technische Daten
PART 2 • Deutsch A2. TECHNISCHE DATEN Tuner Eingangsfrequenz: 950 — 2150 MHz Eingangspegel: -65 ~ -25 dBm LNB-Versorgung: 13 / 18 V DC, max 400 mA LNB-Steuersignal: 22 kHz DiSEqC-Steuerung: Version 1.0 bis 1.2 kompatibel, USALS Demodulator Modulation: QPSK Symbolrate [Eingang]: 2 ~ 45 Ms/s SCPC &... - Seite 27 Irrtum und technische Änderungen vorbehalten. In Folge kontinuierlicher Forschung und Entwicklung können sich Spezifikationen, Form und Aussehen der Produkte ändern. CryptoWorks ist ein eingetragenes Warenzeichen von Irdeto Access B.V., alle anderen Produktnamen sind Warenzeichen oder eingetragene Warenzeichen ihrer jeweiligen Eigentümer. © STRONG 2008. Alle Rechte vorbehalten. 04/2008...
