Verwandte Anleitungen für Strong SRT 6006
Inhaltszusammenfassung für Strong SRT 6006

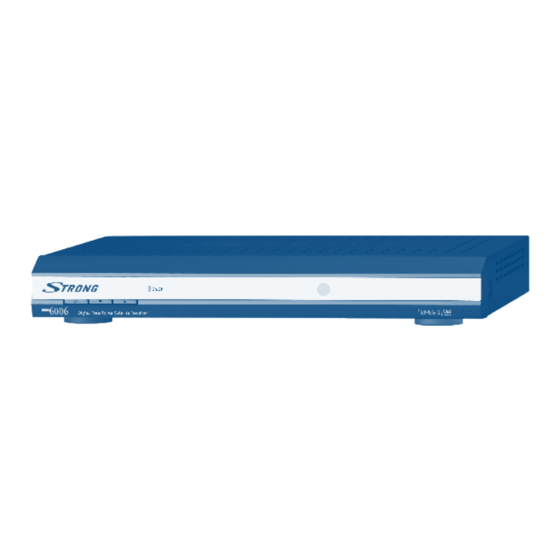

- Seite 1 Digitaler Free-To-Air Satelliten Receiver SRT 6006 Bedienungsanleitung...
-
Seite 4: Safety Instructions
Attachments — For your safety, and to avoid damaging the controls could damage the product and require extensive product, use only accessories recommended by STRONG. repair work by a qualified technician. Water and Moisture — Never use this product around water (near 4. -
Seite 5: Inhaltsverzeichnis
PART • Deutsch INHALTSVERZEICHNIS .0 EINLEITUNG 1.1 Allgemeine Sicherheitsmaßnahmen 1.2 Lagerung 1.3 Entsorgungshinweise 1.4 Geräte Installation 1.5 Eigenschaften und Zubehör .0 IHR RECEIVER 2.1 Frontblende 2.3 Fernbedienung 3.0 ANSCHLüSSE 3.1 Anschluss an TV & VCR 3.2 Anschluss an einen digitalen Audio-Verstärker 3.3 Anschluss an die Satellitenschüssel 3.4 Anschluss eines seriellen Kabels für Software Übertragung 4.0 INBETRIEBNAHME... -
Seite 6: Einleitung
PART • Deutsch .0 EINLEITUNG . Allgemeine Sicherheitsmaßnahmen BETREIBEN SIE IHREN RECEIVER NICHT: In einem geschlossenen oder unzureichend belüfteten Schrank, unmittelbar auf oder unter anderen Geräten und wenn die Lüftungsschlitze des Gehäuses abgedeckt sind. SETZEN SIE IHREN RECEIVER UND DAS ZUBEHöR FOLGENDEM NICHT AUS: Direkter Sonneneinstrahlung oder anderen Geräten, die Hitze abstrahlen;... -
Seite 7: Entsorgungshinweise
PART • Deutsch .3 Entsorgungshinweise Elektronische Geräte gehören nicht in den Hausmüll, sondern müssen - gemäß Richtlinie 2002/96/EG DES EUROPÄISCHEN PARLAMENTS UND DES RATES vom 27. Januar 2003 über Elektro- und Elektronik- Altgeräte fachgerecht entsorgt werden. Bitte geben Sie dieses Gerät am Ende seiner Verwendung zur Entsorgung an den dafür vorgesehenen öffentlichen Sammelstellen ab. -
Seite 8: Ihr Receiver
PART • Deutsch Anschlüsse: SAT IN, SAT OUT, 1 Scart TV (RGB/CVBS), 1 Scart VCR (CVBS), 3 RCA (Video, Audio Left & Right ), S/PDIF, Serielle Schnittstelle RS-232, separater Netzschalter * Abhängig von lokalen Signalzuständen Zubehör: Bedienungsanleitung 1 Fernbedienung 2x Batterien (AAA Type) WARNUNG: Batterien sind nicht wieder aufladbar und sollten niemals auseinandergebaut,... -
Seite 9: Fernbedienung
PART • Deutsch 8. VCR SCART Anschluss Benutzen Sie diesen Anschluss, um den Receiver mit Ihrem Video-Recorder mittels eines SCART-Kabels zu verbinden. Das Videosignal wird über den Receiver und über Videorekorder an den Fernseher weitergegeben. 9. S/PDIF Digital Audio Ausgang Benutzen Sie diesen digitalen Tonausgang, um Ihren Receiver mit einer HiFi- oder Heimkino-Anlage zu verbinden, die über einen digitalen Audio-Eingang (Koaxial- Anschluss) verfügt. -
Seite 10: Anschlüsse
PART • Deutsch REPLAY Wiederholt die letzten 3 Sekunden des aktuellen Programms. TEXT Schaltet in den Teletextmodus Durch Drücken der SUB Taste zeigt Ihnen der Receiver die verfügbaren Untertitel an. Zum zuletzt gesehenen Programm zurückspringen. 3.0 ANSCHLüSSE 3. Anschluss an TV & VCR Basis Anschluss mit SCART-Kabel (Fig. -
Seite 11: Anschluss Eines Seriellen Kabels Für Software Übertragung
Verbinden Sie den seriellen Port Ihres PC's mit dem RS-232 Anschluss des Receivers mittels Nullmodemkabel. Detaillierte Informationen zum Software Download erhalten Sie unter www. strong. tv. Ihr Receiver kann ein Softwareupdate über Satellit (OTA) durchführen, somit ist ein Software Update über Ihren PC lediglich als „Notlösung“ zu betrachten. (Fig. 10) 4.0 INBETRIEBNAHME... -
Seite 12: Antennenkonfiguration
PART • Deutsch 4.3 Antennenkonfiguration Wählen Sie manuell den verwendeten LNB Typ, die niedere und hohe Zwischenfrequenz (LOF), die verwendete 22 kHz Schaltung, die LNB Spannung, gegebenenfalls den richtigen DiSEqC Eingang und den Antennenmodus aus. 1. Fest installierte Satellitenanlage Wählen Sie den ANTENNEN MODUS FIXED, WEITER und drücken Sie OK. -
Seite 13: Kanalorganisation
PART • Deutsch 5. Kanalorganisation In MAIN MENU screen, press UP/DOWN to move the cursor to Channel Organiser, and then press OK to enter the Channel Organiser menu, which consists of two sub-menus; “Channel Manager” and “Favourites Manager”. 5.. Kanalmanager In diesem Menü... -
Seite 14: Installation
PART • Deutsch 5. Installation Das Installationsmenü beinhaltet die Untermenüs “ANTENNENINSTALLATION”, “AUTOMATISCHER SUCHLAUF” und “MANUELLER SUCHLAUF”. 5.. Antenneninstallation In diesem Menü können Sie eine Satellitenposition hinzufügen, bearbeiten oder löschen. Satellit hinzufügen Drücken Sie die ROTE Farbtaste in diesem Menü. Die Satellitenliste erscheint. Mit den Navigationstasten AUF/AB und RECHTS/LINKS bewegen Sie sich durch die Liste und wählen eine Satellitenposition aus. -
Seite 15: Systemeinrichtung
PART • Deutsch 5..3 Manueller Suchlauf Wählen Sie den Menüpunkt MANUELLER SUCHLAUF im Menü INSTALLATION. Sie können manuell auf einzelnen Transpondern nach Programmen suchen, neue Transponder hinzufügen und existierende Transponder bearbeiten oder löschen. Mit der ROTEN Farbtaste kann man zwischen den einzelnen Satellitenpositionen wechseln. - Seite 16 PART • Deutsch 5.3.. TV Einstellungen In diesem Menü kann man den TV Modus, den Bildschirmmodus und die Video Ausgabe des Systems ändern. Drücken Sie die OK Taste der Fernbedienung auf dem Menüpunkt TV EINSTELLUNGEN. TV Modus Drücken Sie OK oder RECHTS zur Anzeige der Optionen. Bestätigen Sie Ihre Eingabe mit OK.
-
Seite 17: Kindersicherung
5.3.4 Systeminformation Dieser Menüpunkt zeigt die Version der Software und des User Interfaces (UI). Vergleichen Sie jeweils diese mit den von STRONG im Internet angebotenen Versionen. 5.3.5 System Update In diesem Menü können Sie die Software Ihres Receivers aktualisieren. (“STB zu STB” oder “OAD”) [Abkürzung: STB = Set Top Box = Receiver]... -
Seite 18: Update Von Pc Auf Stb
PART • Deutsch 5.3.5.3 Update von PC auf STB 1. Schalten Sie Ihren Receiver aus und schließen Sie Ihren Receiver mit einem Nullmodemkabel an Ihren Computer an. 2. Starten Sie das Windows Tool HYPERTERMINAL: Start->Programme -> Zubehör -> Kommunikation -> Hyperterminal HINWEIS: Möglicherweise müssen Sie diese Windows Komponente nachinstallieren. -
Seite 19: Spiele
PART • Deutsch „ENDZEIT“: Sie können das Ende eines Ereignisses wählen, sofern Timermodus “ZEITINTERVALL“ ausgewählt wurde. „KANALTYP“: Wahl zwischen TV und Radio. „KANALNAME“: Drücken Sie die RECHTS Taste der Fernbedienung zur Anzeige der Kanalliste. Mit AUF/AB und RECHTS/LINKS das gewünschte Programm auswählen und mit OK bestätigen. -
Seite 20: Tv- Und Radiobetrieb
PART • Deutsch 6.0 TV- UND RADIOBETRIEB 6. Programminformationen Im laufenden TV/Radio Betrieb können Sie durch Drücken der INFO Taste allgemeine Informationen zum momentan gezeigten Programm erhalten: Programmnummer und -name, die aktuelle und folgende Sendung (abhängig vom Broadcaster) und die aktuelle Zeit. Für technische Informationen zum gewählten Programm drücken Sie nochmals INFO. -
Seite 21: Wahl Der Audio-Sprache
PART • Deutsch 6.5 Wahl der Audio-Sprache Mit der AUDIO Taste auf der Fernbedienung können Sie die Audiosprache und den Audioton ändern. Mit den AUF/AB Tasten können Sie zwischen AUDIOKANAL (Sprache) und AUDIOTON (Stereo, Links, Rechts) wählen, mit RECHTS/LINKS die jeweilige Soundoption auswählen. Bestätigen Sie Ihre Auswahl mit OK. -
Seite 22: Specifications
PART • Deutsch Symptom Ursache Lösung Kein Bild Receiver empfängt kein Signal Kontrollieren Sie das Antennenkabel, Kabel abziehen und neuerlich anschließen oder ersetzen. Falscher Wert einiger Tuner- Die Werte der Tuner-Parameter Parameter. im Installationsmenü korrekt einrichten. Falsche Ausrichtung der Signalstärke mit Satellitenantenne. - Seite 23 PART • Deutsch . MPEG Transport Stream & A/V Decoding Video Decoder Standard: ISO/IEC 13818-2 MPEG MP@ML Video Bildseitenverhältnis: 4:3, 16:9 Auflösung: 720 x 576 (PAL), 720 x 480 (NTSC) Videoausgabeniveau: 1.0Vp_p, 75 Ohm Audio Decoder Standard: ISO/IEC 11172 LAYER I & II Ausgabe-Modus: Stereo, Joint Stereo, Dual Mono, Mono Abtastungsfrequenz:...
-
Seite 24: Glossar
PART • Deutsch A.3 GLOSSAR C band 3.7 ~ 4.2 GHz Frequenz. DiSEqC Kontrolle digitaler Satellitenvorrichtungen. Fixed Dish Unverschlüsseltes Fernsehen, die Sie sich kostenlos ansehen können. Free-To-Air broadcast Unscrambled broadcast which you can view for free Ku band 11 ~ 13 GHz Frequenz. (Untergeräusch Block Unterkonverter). -
Seite 25: Environmental Issues
Environmental Issues ENVIRONMENTAL ISSUES STRONG is committed to reducing the impact of its products on the environment. To maximise the benefits of our design enhancements, your co-operation is required. Electronic product recycling Packaging Do not dispose of this product with your When disposing of this domestic rubbish. - Seite 26 Environmental Issues...
