Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1.0 IHR RECEIVER 1.1 Leistungsmerkmale 1.2 Aufstellungsort 1.3 Geräterückseite: 1.4 Gerätefront 1.5 Fernbedienung 2.0 INSTALLATION 2.1 Inbetriebnahme 2.2 LED - Anzeige 2.3 Sender-/ Videoeinstellung 2.4 Audioeinstellung 2.5 Systemeinstellung 2.6 Favoriten – Einstellungen 3.0 WARNHINWEISE A.1 TECHNISCHE DATEN A.2 FEHLERSUCHE HOTLINE aus Deutschland: ( 0180 5007543* ( 0820 400150*... -
Seite 3: Ihr Receiver
IHR RECEIVER Leistungsmerkmale 500 vorprogrammierte Kanäle (ASTRA, HOTBIRD, EUTELSAT) 20 bevorzugte Kanäle (Favoritenliste) 4 - stellige LED - Anzeige PLL - Abstimmung von Audio/ Video Programmierbarer Videopegel Lautstärkeregelung 22 kHz DiSEqC 1.0 Aufstellungsort Platzieren Sie den Receiver vorzugsweise in der Nähe des TV - Geräts. Der Aufstellungsort muß erschütterungsfrei, trocken und von allen Seiten gut belüftet sein. -

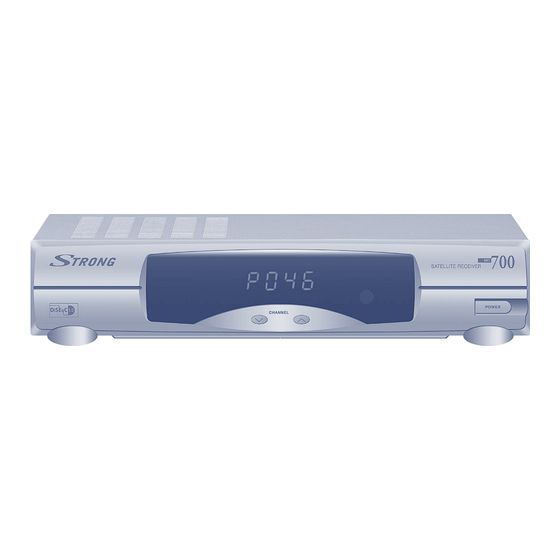

Seite 4: Gerätefront
Gerätefront 1. LED "Standby" Es leuchtet ein grüner Strich, wenn sich das Gerät im Standby - Modus befindet 2. LED "EIN" Hier leuchtet die Kanalnummer des eingeschalteten Programms, wenn das Gerät eingeschaltet ist 3. v CHANNEL und ^ CHANNEL Zur Auswahl der Programme in aufsteigender bzw. absteigender Reihenfolge 4. -
Seite 5: Fernbedienung
Fernbedienung Ein/ Aus - Taste Zum Einschalten des Receivers bzw. zum Schalten in den Standby - Modus 0 – 9 Numerische Tasten Zur direkten Anwahl eines bestimmten Kanals und zur Eingabe von Frequenzen MUTE - Taste Tonstummschaltung. Durch erneutes Drücken wird der Ton wieder eingeschaltet v CHANNEL und ^ CHANNEL - Taste Zur Auswahl der Programme in aufsteigender bzw. -
Seite 6: Installation
TV - Taste Ist der Receiver über eine SCART - Buchse mit dem TV - Gerät verbunden, kann mit dieser Taste zwischen TV und Satellit umgeschaltet werden TIMER - Taste Das Gerät schaltet nach der eingestellten Zeit (30 – 180 Minuten) in den Standby - Modus. Die Abschaltzeit kann in 30 - Minuten-Schritten gewählt werden LOCK - Taste keine Funktion Bitte beachten Sie beim Einlegen der Batterien die Polarität. -
Seite 7: Led - Anzeige
Anschluss über TV - SCART Verbinden Sie den Receiver und das TV - Gerät mit einem Scartkabel. Am TV - Gerät sind keine weiteren Einstellungen notwendig, der Fernseher wird zumeist automatisch in den AV - Betrieb geschaltet. Sollte dies nicht geschehen, drücken Sie die entsprechende Taste auf der Fernbedienung Ihres TV - Geräts (AV oder EXT) Verbindung zum Videorekorder (DECODER/ VCR - SCART) Bei Wiedergabe einer Videokassette wird das Bild und der Ton automatisch zum Fernseher geleitet. -
Seite 8: Sender-/ Videoeinstellung
Sender-/ Videoeinstellung Nach Betätigen der Taste VIDEO auf der Fernbedienung öffnet sich das Sender-/ Video-Einstell - Menü. Mit den Lautstärketasten VOLUME – und VOLUME + können Sie die einzelnen Punkte anwählen. Mit den v CHANNEL und ^ CHANNEL - Tasten können Sie die einzelnen Punkte verändern. Durch erneutes Drücken der Taste VIDEO verlassen Sie das Menü... -
Seite 9: Audioeinstellung
Aktivierung der Kindersicherung 1. Schalten Sie zunächst das zu sperrende TV Programm ein. Mit den Tasten v CHANNEL und ^ CHANNEL können Sie diese Einstellung auf PL1 umstellen, in dem Sie unten stehenden Schritte folgen, der Kanal ist in Zukunft gesperrt. 2. - Seite 10 Ton-Norm Tonträger (MHz) Verwendungsbeispiele MONO DNR 6,50 TV – Mono - Tonträger für ASTRA STEREO DNR L 7,02 / R 7,20 TV – Stereo - Tonträger STEREO DNR L 7,38 / R 7,56 Radio - Stereo - Tonträger MONO DNR 7,28 oder 7,56 zwei Mono - Radiosender oder verschiedene Sprachen zum TV-Bild...
-
Seite 11: Systemeinstellung
Systemeinstellung Nach Betätigen der Taste SYSTEM auf der Fernbedienung öffnet sich das Systemeinstellungs-Menü. Mit den Lautstärketasten VOLUME – und VOLUME + können Sie die einzelnen Punkte anwählen. Mit den v CHANNEL und ^ CHANNEL - Tasten können Sie die einzelnen Punkte verändern. Durch erneutes Drücken der Taste SYSTEM verlassen Sie das Menü... -
Seite 12: Favoriten - Einstellungen
Favoriten – Einstellungen Vorgehen zur Erstellung einer Favoritenliste: 1. Drücken Sie die Taste VIDEO auf der Fernbedienung. Die Frequenz des Senders erscheint im Display. 2. Drücken Sie die Taste FAV/ MAIN auf der Fernbedienung. Es erscheint eine dreistellige Favoriten-Programmanzeige auf dem Display, z. B. F02. 3. -
Seite 13: Technische Daten
TECHNISCHE DATEN Allgemeine Daten Speicherplätze 500 Kanäle (20 Favoriten) Anzeige LED-Display (4 x 7 Segmente) Fernbedienung Infrarot, 2 AAA/ Micro/ UM - 4 Batterien Abmessungen 65 mm x 300 mm x 150 mm Gewicht 1.46 kg Spannungsversorgung Netzbetrieb 230 V Wechselstrom 50/60 Hz Fernbedienung 2 AAA/ Micro/ UM - 4 Batterien Stromaufnahme... -
Seite 14: Fehlersuche
FEHLERSUCHE Problem Lösung Kein Bild am Überprüfen Sie, ob Fernseher und Receiver eingeschaltet sind. Fernsehgerät Überprüfen Sie, ob alle Geräte an der Stromversorgung angeschlossen sind. Überprüfen Sie Ihre Haussicherung. Überprüfen Sie die Kabel vom Receiver zu den Anschlüssen am Fernsehgerät. Stellen Sie sicher, dass Fernsehgerät und Receiver richtig aufeinander abgestimmt sind. - Seite 15 Problem Lösung Es sind nur Überprüfen Sie alle Verbindungskabel. Verwenden Sie nur hochwertiges Programme einer Antennenkabel. Polarisationsebene empfangbar Überprüfen Sie Ihr LNB auf volle Funktionsfähigkeit. Die Kabelwege sind zu lang. Verwenden Sie einen Multischalter zur Signalverstärkung. Keine Reaktion auf Prüfen Sie, ob die Batterien korrekt eingelegt sind. Fernbedienung Prüfen Sie, ob die Batterien eventuell entleert sind.
- Seite 16 Problem Lösung Wellenlinien im Bild Überprüfen Sie Ihr LNB. Funkeinstreuungen durch z. B. Funkverkehr. Sie verwenden schlecht abgeschirmtes Antennenkabel. Im Display steht LOC Der Kanal ist gesperrt. Zum Entsperren gehen Sie folgendermaßen vor: 1. Stellen Sie sich auf den gesperrten Kanal (mit den numerischen Tasten).
