Aufbau

3.2 AVL DiTEST Counter standalone WT

AVL DiTEST Counter standalone WT, Frontansicht
Die folgende Abbildung zeigt die Front des Geräts:
1
2
4
7
6

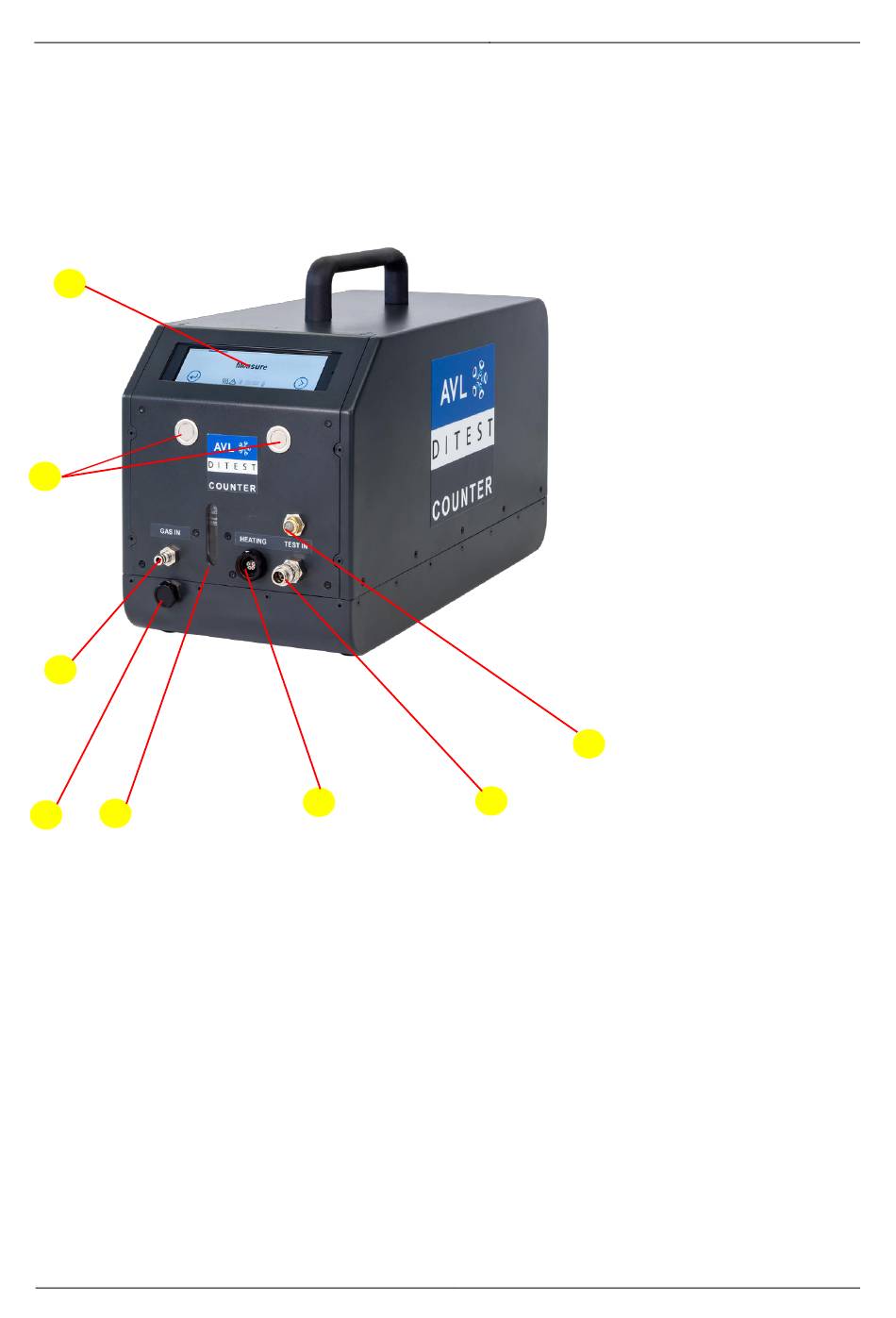

Abb. 3: AVL DiTEST Counter standalone WT Frontansicht
(Beispielbild)
(1) LC-Display
(2) Bedienknöpfe
(3) HEATING, Anschluss Schlauchheizung
(4) GAS IN, Abgaseingang/Sondenanschluss
(5) TEST IN
(6) Ablassschraube zum Entleeren Wasserabscheider
(7) Sichtfenster Wasserabscheider
(8) GAS OUT
Benutzerhandbuch
3
8
5
AVL DiTEST Counter
10
