BENUTZERHANDBUCH AVL DiTEST COUNTER Standalone, standalone WT und mobile Identnummer: AT8077DE Revision: Ausgabe: 07/2022 Datenänderung und Irrtum vorbehalten. Alle Daten gültig zum Zeitpunkt der Drucklegung. PASSION INNOVATES FUTURE...
Im Betrieb mit der Variante mobile ist darauf zu achten, dass das Display einsehbar ist. Der AVL DiTEST Counter wird von der AVL DiTEST DSS (DSS: Diagnose System Software) gesteuert. Hierzu wird das Gerät mit dem USB-Kabel an den AVL DiTEST MDS-Rechner bzw.
Voraussetzungen und Sicherheitsmaßnahmen wird keinerlei Gewähr und Haftung übernommen. 1.3 Zielpublikum Der AVL DiTEST Counter ist für Prüforganisationen, Kfz-Reparatur-/Servicewerkstätten oder vergleichbare Institutionen vorgesehen. Er ist ausschließlich für professionell geschulte Benutzer bestimmt. Beachten Sie die in Ihrem Land geltenden Vorschriften.
AVL DiTEST Counter Sicherheit 2 Sicherheit Dieses Handbuch enthält wichtige Warn- und Sicherheitshinweise, die vom Anwender beachtet werden müssen. Das Nichtbeachten der Hinweise auf diese Gefahren kann zum Tod oder zu schweren Verletzungen führen. 2.1 Sicherheitshinweise und Warnzeichen In dieser Dokumentation werden die nachstehenden Sicherheitshinweise und zusätzlichen...
Sicherheit AVL DiTEST Counter Hinweise: Hinweis Dieser Text weist auf Situationen oder Fehlbedienungen hin, die zu Sachschaden oder Datenverlust führen können. Information Dieser Text weist auf wichtige Informationen oder Anweisungen hin. Das Nichteinhalten dieser Anweisungen verhindert oder erschwert ein erfolgreiches Ausführen der in dieser Dokumentation beschriebenen Aktionen erheblich.
Seite 11
AVL DiTEST Counter Sicherheit ➢ Sorgen Sie bei Arbeiten an Verbrennungsmotoren für eine ausreichende Belüftung. ➢ Halten Sie Haare, lose Kleidung, Finger und alle Körperteile von beweglichen Teilen fern. ➢ Betreiben Sie das Gerät nur wie in diesem Handbuch beschrieben.
Sicherheit AVL DiTEST Counter 2.3 Sicherheitskonzept WARNUNG Gefahr durch gesundheitsschädliche oder reizende Stoffe Messungen am laufenden Motor können gesundheitsgefährdende Stoffe freisetzen. Leiten Sie bei Messungen am laufenden Motor in geschlossenen Räumen (Werkstätten, Testhallen, usw.) die Fahrzeugabgase ab und sorgen Sie in den Räumen für eine ausreichende Belüftung.
Seite 13
AVL DiTEST Counter Sicherheit WARNUNG Lebensgefahr durch elektrische Spannung Eine Wartung ist nur bei abgeschaltetem Gerät und gezogenem Netzstecker zulässig. Hinweis Beachten Sie beim Halten der Abregeldrehzahl von Dieselmotoren die geltenden Herstellervorgaben. Hinweis Schalten Sie beim An- und Abstecken des OBD-Steckers / der verschiedenen AVL DiTEST Fahrzeugadapter immer vorher die Zündung aus...

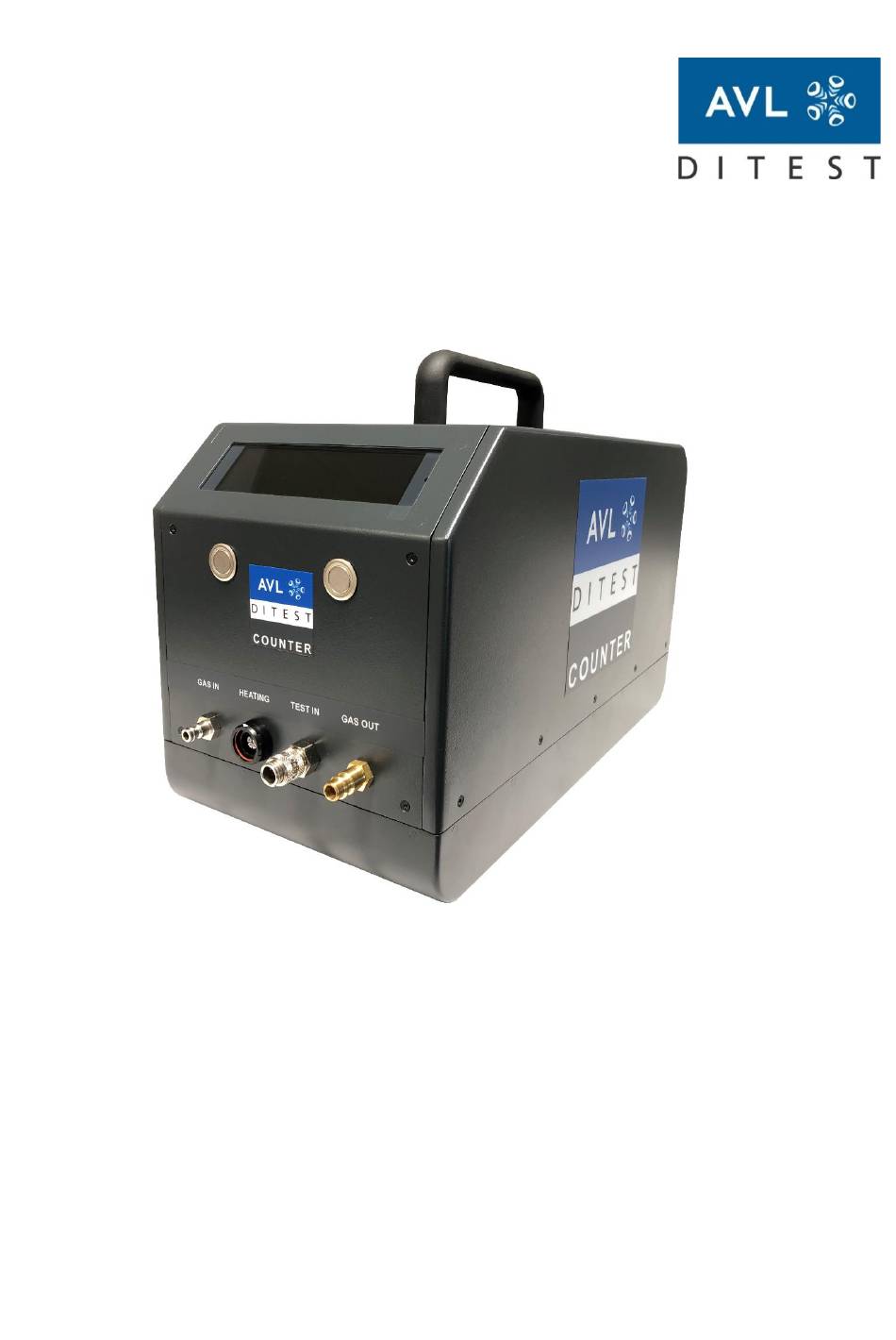

AVL DiTEST Counter Aufbau 3.1 AVL DiTEST Counter standalone AVL DiTEST Counter standalone, Frontansicht Die folgende Abbildung zeigt die Front des Geräts: Abb. 1: AVL DiTEST Counter standalone Frontansicht (Beispielbild) LC-Display Bedienknöpfe HEATING, Anschluss Schlauchheizung GAS IN, Abgaseingang/Sondenanschluss TEST IN...
AVL DiTEST Counter Aufbau AVL DiTEST Counter standalone, Rückansicht Die folgende Abbildung zeigt die Rückansicht des Geräts: Abb. 2: AVL DiTEST Counter standalone Rückansicht (Beispielbild) Schalter Power (Netzschalter) Anschluss für Netzstecker Anschluss USB-Typ B Anschluss USB-Typ A Tragegriff Benutzerhandbuch...
AVL DiTEST Counter Aufbau AVL DiTEST Counter standalone WT, Rückansicht Die folgende Abbildung zeigt die Rückansicht des Geräts: Abb. 4: AVL DiTEST Counter standalone WT Rückansicht (Beispielbild) Schalter Power (Netzschalter) Anschluss für Netzstecker Anschluss USB-Typ B Anschluss USB-Typ A Tragegriff...
Aufbau AVL DiTEST Counter 3.3 AVL DiTEST Counter mobile Die folgende Abbildung zeigt den AVL DiTEST Counter mobile außerhalb des Mobilkoffers: Abb. 5: AVL DiTEST Counter mobile (Beispielbild) AVL DiTEST Counter mobile als Bestandteil im Mobilkoffer Die folgende Abbildung zeigt den AVL DiTEST Counter mobile im Mobilkoffer: Abb.
AVL DiTEST Counter Aufbau AVL DiTEST Counter mobile, Frontansicht Die folgende Abbildung zeigt die Frontansicht des Geräts im Mobilkoffer: Abb. 7: AVL DiTEST Counter mobile Frontansicht (Beispielbild) (1) Anschluss USB-Typ A (2) Anschluss USB-Typ B (3) HEATING, Anschluss Schlauchheizung (4) GAS IN, Abgaseingang/Sondenanschluss (5) Anschluss für den Netzstecker...
Aufbau AVL DiTEST Counter AVL DiTEST Counter mobile, mit beheizter Probenahmeleitung Die folgende Abbildung zeigt das Gerät im Koffer mit dem LC-Display und Probenahmeleitung mit Heizung: Abb. 8: AVL DiTEST Counter mobile Draufsicht (1) Tragegriff (2) LC-Display (3) Probenahmeleitung mit Heizung...
AVL DiTEST Counter mobile, mit Wasserabscheider, ohne Heizung Die folgende Abbildung zeigt das Gerät mit Wasserabscheider und unbeheizter Probenahmeleitung: Abb. 9: AVL DiTEST Counter mobile mit Wasserabscheider (1) Wasserabscheider (2) Dongle (lässt Gerät erkennen, dass eine unbeheizte Probenahmeleitung verwendet wird)
Aufbau AVL DiTEST Counter Abgassonde mit Wasserabscheider Abb. 13: AVL DiTEST Counter Probenahmeleitung mit Wasserabscheider Wasserabscheider Dongle für Eingang HEATING Griff zur Abgassondenbefestigung Unbeheizte Entnahmeleitungen können unter Umständen auch ohne Donglestecker ausgeführt sein. Benutzerhandbuch...
AVL DiTEST Counter Inbetriebnahme Inbetriebnahme Aufstellungsort WARNUNG Explosions- oder Feuergefahr durch Gase und/oder Dämpfe Das Gerät darf nicht in der Nähe von offenen Kraftstoffbehältern betrieben werden, da sonst Explosions- oder Feuergefahr durch Gase und/oder Dämpfe besteht. Das Gerät sollte am Werkstattboden aufgestellt werden. Sollte das Gerät woanders (zum Beispiel auf Regalen oder sonstigen Konstruktionen) aufgestellt werden muss das Gerät gegen Herabfallen...
Verbinden Sie den Netzstecker mit dem Stromnetz. Falls Sie das Gerät via USB-Kabel mit dem Rechner verbinden wollen, schließen Sie das USB-Kabel an den AVL DiTEST Counter, Anschluss USB (3) an. Schließen Sie das USB-Kabel am Rechner an. Schalten Sie den AVL DiTEST Counter mit dem Netzschalter (1) ein.
AVL DiTEST Counter Inbetriebnahme Beim Gerätestart zeigt der AVL DiTEST Counter die Bootloader- und Firmwareversion an und führt einen Selbsttest durch. Danach wärmt sich das Gerät auf und wechselt in den Standby-Modus. Abgassonde, Schläuche Abb. 15: Anschluss AVL DiTEST Counter, Front WARNUNG Verbrennungsgefahr durch heiße Teile...
Seite 30
Inbetriebnahme AVL DiTEST Counter Schließen Sie das Heizkabel (oder im Falle der unbeheizten Entnahmeleitung gegebenenfalls den Dongle) am Anschluss HEATING (3) an. Schließen Sie die Abgassonde mit dem Verbindungsschlauch am Anschluss GAS IN (1) an. Stellen Sie sicher, dass an GAS OUT (2) ungehindert Abgas ausströmen kann.
2. Nehmen Sie das Netzteil heraus und schließen Sie es an die Buchse (1) an. 3. Schließen Sie das Netzteil an die Stromversorgung an. 4. Schließen Sie das USB-Kabel an den AVL DiTEST Counter, Anschluss USB (2) an. Schließen Sie das USB-Kabel am Rechner an.
Seite 32
Das Display des Geräts muss während dem Messen sichtbar sein. Öffnen Sie bei der Variante mobile den Kofferdeckel um das Display einsehen zu können. 1. Öffnen Sie die Seitenblenden des Koffers. 2. Arretieren Sie den Wasserabscheider (1) wie in der folgenden Abbildung. Abb. 17: Anschluss AVL DiTEST Counter mobile Benutzerhandbuch...
Arbeiten mit dem AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter Remotebetrieb Der AVL DiTEST Counter mobile wird remote mit einer Remotesoftware betrieben. Zum Bezug einer Remotesoftware kontaktieren Sie die jeweilige AVL DiTEST Niederlassung / den jeweiligen AVL DiTEST Partner in Ihrem Land.
Bei der Gerätevariante standalone WT muss der Füllstand des Wasserabscheiders vor jedem Gebrauch kontrolliert werden. Bildschirmsymbole 6.2.1 Die Bedienung des AVL DiTEST Counter im Stand-Alone-Betrieb erfolgt über die beiden Tasten und das Display. Am unteren Rand des Displays befinden sich folgende Symbole, die den Zustand des Geräts anzeigen: Symbol Erklärung...
AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter 6.2.2 Routine Prüfungen (Selbsttest) Um sicher zu gehen, dass Messergebnisse nicht verfälscht werden, ist das Gerät regelmäßig bestimmten Selbsttests zu unterziehen. Werden diese Tests nicht zeitgerecht durchgeführt, fordert das Gerät den Anwender dazu auf.
Seite 36
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter Abb. 18 Abb. 19 2. Drücken Sie die linke Taste, um den Selbsttest auszuwählen. Abb. 20 3. Für einen turnusmäßigen Selbsttest laut der Tabelle in Kapitel 6.2.2 wählen Sie Automatischer Selbsttest.
Seite 37
AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter Abb. 22 4. Wischen Sie die Sondenspitze mit einem Tuch ab. 5. Schließen Sie die Sondenspitze an den TEST IN Eingang am Gerät an und stellen Sie sicher, dass diese korrekt arretiert ist (Einrasten der Schnellkupplung kontrollieren).
Seite 38
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter Abb. 26 Benutzerhandbuch...
Seite 39
1. Starten Sie eine kontinuierliche Messung (siehe Kapitel 6.2.4 für Stand- Bedienung Alone Geräte bzw. siehe AT7683 AVL DiTEST DSS für Mobilgerät). 2. Platzieren Sie die Sonde in TEST IN. 3. Beobachten Sie den Messwert für 20 Sekunden. Der Messwert soll beständig auf einem niedrigen Niveau (z.B.
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter 6.2.3 DPF Schnelltest Das Partikelzähler-Firmwareprogramm führt den Gerätebediener automatisch durch den Messvorgang wie unten beschrieben: 1. Nehmen Sie das Gerät wie im Kapitel Fehler! Verweisquelle konnte nicht gefunden werden. beschrieben in Betrieb.
Seite 41
AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter Abb. 30 Information Wenn der Messwert unmittelbar nach dem Einsetzen der Sonde in den Auspuff das Doppelte des Grenzwertes überschreitet, kann der Messvorgang abgebrochen werden, und der Test wurde nicht bestanden.
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter Information Durch Anschluss eines Druckers kann das Messergebnis ausgedruckt werden. 6.2.4 Bedienung Um eine kontinuierliche Messung im Stand-Alone Betrieb durchzuführen, verfahren Sie wie folgt: 1. Nehmen Sie das Gerät wie im Kapitel Fehler! Verweisquelle konnte nicht gefunden werden.
Seite 43
AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter Drücken Sie die rechte Taste Die Messung ist beendet und das Gerät kehrt in den Standby-Modus zurück. Benutzerhandbuch...
Seite 44
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter 6.2.4.1 Logbuch 1. Drücken Sie 2. Drücken Sie um zum Punkt Logbuch zu scrollen. 3. Drücken Sie Abb. 35 4. Um das Logbuch anzuzeigen, drücken Sie , um es zu kopieren drücken Sie um zum Punkt Logbuch kopieren zu scrollen.
Seite 45
AVL DiTEST Counter Arbeiten mit dem AVL DiTEST Counter 7. Drücken Sie um zurück ins Menü zu gelangen. 6.2.4.2 Sprache 1. Drücken Sie 2. Drücken Sie um zum Punkt Sprache zu scrollen. 3. Drücken Sie Abb. 38 4. Drücken Sie um die Sprache zu wechseln.
Seite 46
Arbeiten mit dem AVL DiTEST Counter AVL DiTEST Counter 4. Nehmen Sie die gewünschten Einstellungen vor und drücken Sie um sie zu übernehmen und um ins Menü zurückzukehren. 6.2.4.4 Info 1. Drücken Sie 2. Drücken Sie um zum Punkt Info zu scrollen (Abb. 28).
VORSICHT Verbrennungsgefahr durch heiße Oberfläche Lassen Sie das Gerät nach dem Abschalten abkühlen bevor Sie mit Wartungsarbeiten beginnen. Der AVL DiTEST Counter muss nach Vorgabe gewartet werden. Die halbjährlichen Wartungen müssen dokumentiert werden: ▪ Auf dem Wartungsaufkleber des jeweiligen Geräts mit Datum und Namen ▪...
Führen Sie regelmäßig eine Sichtkontrolle durch. Bei jeder Sichtkontrolle muss das Gerät auf folgende Zustände geprüft werden: • Grobe Verschmutzung → siehe Reinigung • Verschleiß • Überprüfen Sie regelmäßig alle Teile auf Beschädigung • Beschädigung und Undichtigkeit der Medienleitungen Hinweis Verwenden Sie nur das von AVL DiTEST freigegebene Zubehör. Benutzerhandbuch...
Untersuchen Sie alle Komponenten auf Beschädigung (z. B. Bruchstellen) und Verschmutzungen. Überprüfen Sie regelmäßig alle Kabel auf Beschädigung. WARNUNG Gefahr durch defekte Teile Tauschen Sie das Netzkabel bei Beschädigung auf jeden Fall aus. Verwenden Sie nur original AVL DiTEST Ersatzteile. Benutzerhandbuch...
AVL DiTEST Counter Wartung Filter WARNUNG Lebensgefahr durch elektrische Spannung Eine Wartung erfolgt im Allgemeinen bei abgeschaltetem Gerät. Ziehen Sie nach Abschalten des Geräts auch den Netzstecker. Hinweis Bevor die Gerätevarianten standalone WT oder mobile umgelegt oder transportiert werden, muss der Wasserabscheider geleert werden, siehe Kapitel 7.8.
Seite 52
Wartung AVL DiTEST Counter Abb. 44 3. Öffnen Sie den Filter mittels eines geeigneten Schraubenziehers. Es kann auch eine Münze (2 Euro) oder eine Zange verwendet werden. Abb. 45 4. Ziehen Sie den Filter mit Deckel heraus. 5. Ziehen Sie das alte Filterrohr ab und stecken Sie das neue Filterrohr auf.
Seite 53
AVL DiTEST Counter Wartung 9. Verschrauben Sie den Deckel. 10. Führen Sie einen Dichtheitstest durch. Die Filter wurden erfolgreich getauscht. Benutzerhandbuch...
Wartung AVL DiTEST Counter 7.8 Entleeren des Wasserabscheiders (Variante standalone WT) Prüfen Sie vor jedem Gebrauch den Füllstand des Wasserabscheiders. Ist der Wasserabscheider voll, entleeren Sie ihn wie folgt: 1. Platzieren Sie ein Gefäß unter der Ablassschraube (1) um entweichende Flüssigkeit aufzufangen.
AVL DiTEST Counter Wartung 7.9 Kalibrierung Der AVL DiTEST Counter muss jährlich kalibriert werden. Die Kalibrierung muss im Prüfbuch dokumentiert werden. Die jährliche Wartung (mit Kalibrier-Service) kann vom AVL DiTEST Aftersales durchgeführt werden. Benutzerhandbuch...
Fremdeingriffen (z. B. Reparaturversuchen von nicht autorisierten Personen) ■ Fehlbedienung (z. B. Bedienung mit scharfen oder spitzen Gegenständen) ■ Falsche Lagerung, Wartung und Pflege. Schadensfall Im Schadensfall wenden Sie sich an die jeweilige AVL DiTEST Niederlassung / den jeweiligen AVL DiTEST Partner in Ihrem Land. Benutzerhandbuch...
AVL DiTEST Counter Störungen und Beseitigung Störungen und Beseitigung Fragen Sie die Systeminformationen (Servicescreen) ab. Beachten Sie hierzu das Benutzerhandbuch AVL DiTEST DSS, Kap. Service. Führt dies zu keinem Ergebnis, so beachten Sie Kap. 9.1 Störung, Symptom, Ursache und Beseitigung. Benutzerhandbuch...
Störungen und Beseitigung AVL DiTEST Counter Störung, Symptom, Ursache und Beseitigung Error Code Error Text Ursache Lösung/Hinweistext (deutsch) 10102 Stabilization timeout. 20202 Die Spannung an der Corona Die Corona ist verschmutzt Kontaktieren Sie ist sehr hoch. den Service. 20401 Batterie der Echtzeituhr Kontaktieren Sie schwach.
Seite 59
AVL DiTEST Counter Störungen und Beseitigung 30209 Keine Verbindung mit dem Der Stecker oder das Kabel ist Kontaktieren Sie Corona Modul möglich! defekt den Service. 30301 Keine Verbindung mit dem Der Stecker oder das Kabel ist Kontaktieren Sie FCEM Modul möglich! defekt den Service.
Seite 60
Störungen und Beseitigung AVL DiTEST Counter Fehlers kontaktieren Sie den Service. 31004 Der Umgebungsdruck ist zu Der Umgebungsdruck liegt Sie können unter hoch! außerhalb des angegebenen den gegebenen Bereichs. Umständen keine Messung durchführen. Führen Sie die Messung an einem geeigneten Platz durch.
AVL DiTEST Counter Störungen und Beseitigung 40804 Heizungsfehler FCEM. Der NTC-Sensor des FCEM ist Kontaktieren Sie defekt. den Service. 40805 Heizungsfehler CFO. Der NTC-Sensor des CFO ist Kontaktieren Sie defekt. den Service. 40806 NTC-Fehler Mainboard. Der NTC-Sensor am Mainboard Kontaktieren Sie ist defekt.
Trocknungszeit von ca. 5 Minuten durch neue ersetzt werden (siehe Kapitel 7.7). Nach dem Tausch beider Filter muss das Gerät wieder eingeschaltet und die Trocknungsprozedur fortgesetzt werden. Störungsmeldung / Serviceadressen Im Schadensfall wenden Sie sich an die jeweilige AVL DiTEST Niederlassung / den jeweiligen AVL DiTEST Partner in Ihrem Land. Benutzerhandbuch...
240 V DC 360 W ABASSONDEN Heizschlauch (Standard) Heizschlauch LKW Unbeheizt mit Wasserabscheider (Mobilkoffer) ABMESSUNGEN UND GEWICHT (AVL DiTEST Counter standalone und standalone WT) Abmessungen (L × B × H) 496 × 210 × 309 mm Gewicht 8,6 kg ABMESSUNGEN UND GEWICHT (AVL DiTEST Counter mobile) Abmessungen (L ×...
