Synchronisierung - Code 3 CD3794 Installations- Und Bedienungsanleitung

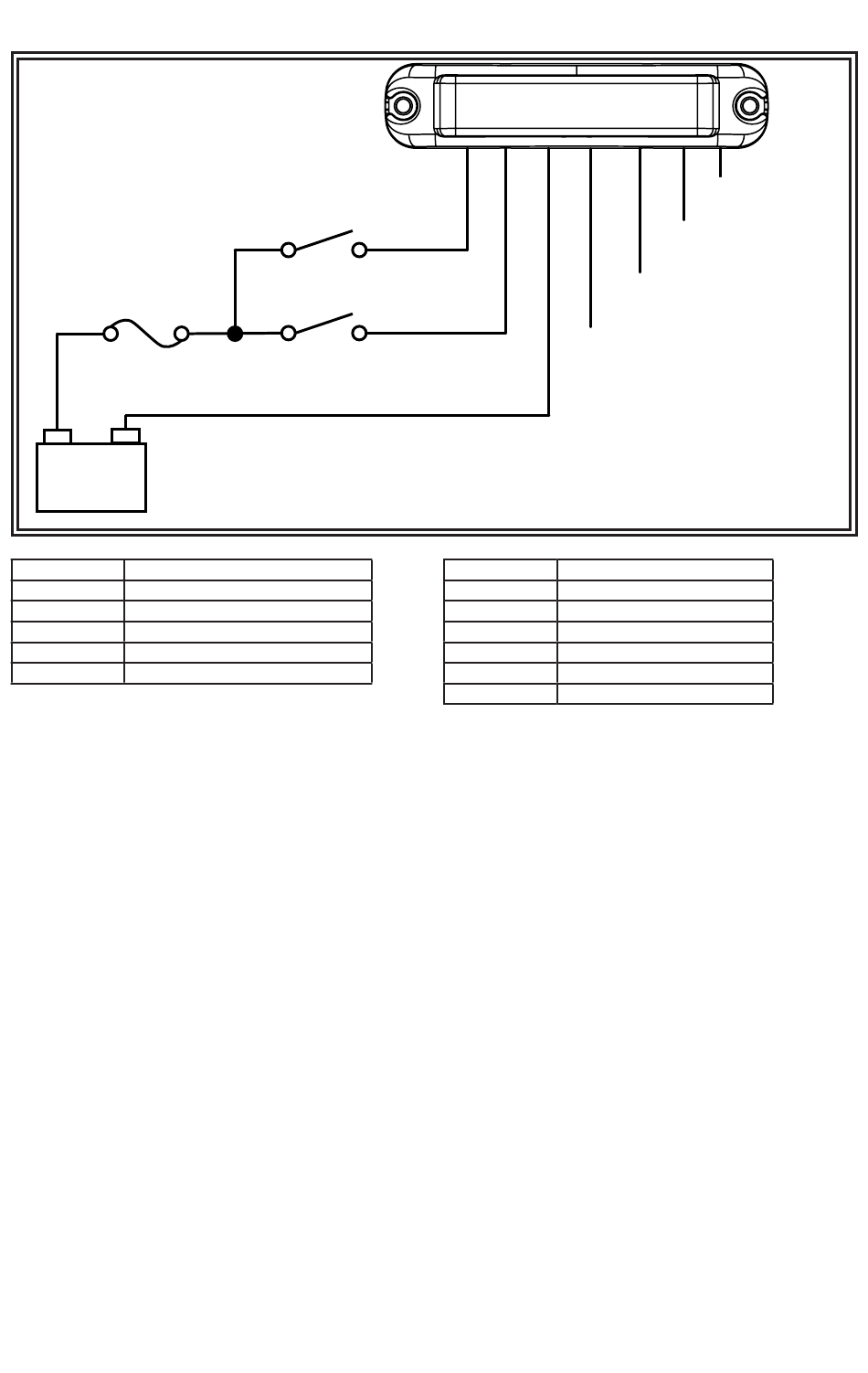

VERKABELUNGSANLEITUNGEN
IN-LINE FUSE
INLINE-SICHERUNG (VOM
(USER SUPPLIED)
BENUTZER GELIEFERT)
+ -
CD3794XX:
ROT POSIV, FARBEN 1 & 3
WEISS
POSIV, FARBEN 2 & 4
ROT/WEISS POSIV, FARBEN (1 & 3) UND (2 & 4)
SCHWARZ NEGATIV
BLAU MUSTER AUSWAHL AUF NEGATIV
BELB SYNCHRONISIERTE FUNKTION
Führen Sie das BLAUE MIT DEM SCHWARZEN Kabel zusammen:
Weniger als 1 Sek. für das nächste Muster
Zwischen 1 und 3 Sek. für vorheriges Muster
Zwischen 3 und 5 Sek. für Werkseinstellung
Mehr als 5 Sek. für ein stetiges Aufleuchten
BLAU AUF ROTEN (POSITIVEN) DRAHT ANWENDEN: DIM (ZUKUNFT)

Synchronisierung:

Die gerichtete Beleuchtung kann sich mit anderen kompatiblen CODE 3-Produkten synchronisieren, indem Sie wie nachfolgend beschrieben
vorgehen.
Schritt 1 Stellen Sie das gewünschte Leuchtmuster für jedes Gerät einzeln ein. Es wird außerdem dringend empfohlen, für alle
synchronisierten Geräte dieselbe Geschwindigkeit und dasselbe Leuchtmuster zu verwenden, um ein effektives Warnmuster zu
erzeugen. Hinweis: Damit sie gleichzeitig funktionieren, muss jede Einheit auf dieselbe Phase eingestellt sein (A + A oder
B + B). Damit Sie abwechselnd funktionieren, müssen die Einheiten so eingestellt sein, dass sie die jeweils andere Phase
haben (A + B oder B + A).
Schritt 2 Verbinden Sie die gelben Synchronisierungskabel miteinander und prüfen Sie, ob die Einheiten wie erwartet synchron blinken.
Wenn eine Einheit ein falsches Muster ausgibt, kann mit dem blauen Kabel zur Auswahl des Leuchtmusters auf dieser einzelnen Einheit
vor- oder zurückgeschaltet werden, bis das richtige Muster ausgewählt ist. Hinweis: Dadurch wird nur das Muster in dieser Einheit
geändert. Einheiten, die mit dem gelben Synchronisierungskabel verbunden sind, werden davon nicht beeinflusst.
WHITE - GROUP 2
WEISS - SIEHE TABELLE
TO POSITIVE
UNTEN
SWITCH
SCHALTER (VOM
BENUTZER GELIEFERT)
(USER SUPPLIED)
RED - GROUP 1 TO
POSITIVE
ROT - SIEHE TABELLE UNTEN
SWITCH
SCHALTER (VOM
BENUTZER GELIEFERT)
(USER SUPPLIED)
BLACK - GROUND
SCHWARZ - SIEHE TABELLE
UNTEN
BLUE - PATTERN
BLAU - SIEHE TABELLE
UNTEN
SELECT TO GROUND
CD3794XXX:
ROT Gruppe 1 auf Positiv
WEISS
Gruppe 2 auf Positiv
ROT/WEISS Gruppe 3 auf Positiv
SCHWARZ NEGATIV
BLAU MUSTER AUSWAHL AUF NEGATIV
BELB SYNCHRONISIERTE FUNKTION
GRÜN
MODUSAUSWAHL AUF NEGATIV
Grün auf schwarzen Draht auftragen:
MODUS 1 FARBE 1
MODUS 2 FARBE 2
MODUS 3 FARBE 3
MODUS 4 FARBE 1 UND 2
MODUS 5 FARBE 1 UND 3
MODUS 6 FARBE 2 UND 3
MODUS 7 FARBE 1 UND 2 UND 3
(CD3794XXX ONLY)
GRÜN - SIEHE TABELLE GREEN - MODE
UNTEN
SELECT TO GROUND
RED/WHITE - GROUP 3
ROT/WEISS - SIEHE
TO POSITIVE TABELLE UNTEN
YELLOW -
BELB - SIEHE TABELLE
SYNCHRONIZE
UNTEN
Seite 3 von 4
