MONTAGE
*Pour une meilleure adhérence, utilisez le primaire pour bandes adhésives 3M. Si vous souhaitez en savoir plus sur ce produit et ses applications,
consultez le document suivant : https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
VHB
RUBAN ADHÉSIF VHB
ADHESIVE
LIGHTHEAD
TÊTE D'ÉCLAIRAGE
LIGHTHEAD
TÊTE D'ÉCLAIRAGE
BEZEL
CADRE
SCREWS
VIS
SUPPORT DE
STUD MOUNT
MONTAGE SUR
BRACKET
GOUJON
VHB ADHESIVE
RUBAN ADHÉSIF VHB
LIGHTHEAD TÊTE D'ÉCLAIRAGE

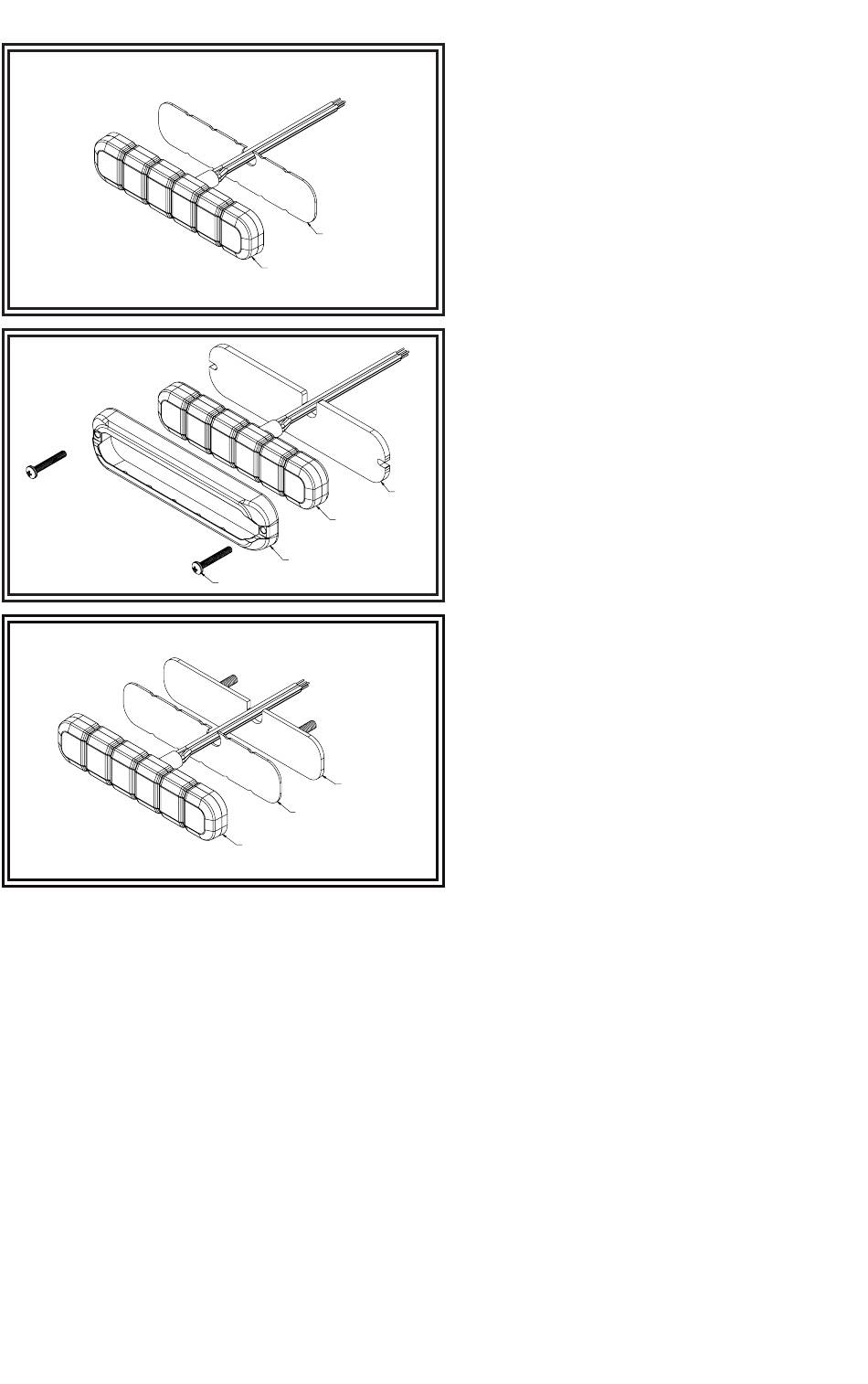

Montage sur surface flexible/incurvée :
1. Marquez l'emplacement du trou en utilisant le joint comme gabarit et
percez le trou de sortie du fil à l'aide d'un foret de 11/32 po.
2. Nettoyez la surface avec une lingette imbibée d'alcool. Attendez qu'elle
soit sèche.
3. Fixez la lampe avec de l'adhésif VHB. Retirez la pellicule protectrice et
appliquez une pression pendant 20 secondes pour la faire adhérer à la
surface. Il est recommandé de donner 24 heures à l'adhésif pour qu'il
adhère complètement avant la mise sous tension de la lampe.
* Ne pas utiliser de quincaillerie, de joint ou d'enjoliveur pour le
montage sur une surface incurvée.
* Courbure de surface maximale de 120°.
Montage en surface avec enjoliveur :
1. Marquez l'emplacement des câbles et des vis en utilisant le joint comme
gabarit. Percez le trou de sortie du fil à l'aide d'un foret de 11/32 po.
Percez d'avance les trous de vis à l'aide d'un foret de 3/64 po.
2. Insérez les vis dans l'enjoliveur et le joint, comme illustré, pour installer
la tête d'éclairage.
GASKET
JOINT
Montage en surface avec enjoliveur :
1. Marquez l'emplacement des câbles en utilisant le joint comme gabarit.
Percez le trou de sortie du fil à l'aide d'un foret de 3/64 po.
2. Décollez la pellicule de protection de l'adhésif VHB et appliquez la lampe
sur la surface, en alignant les trous de sortie de câble. Appliquez une
pression pendant 20 secondes. Insérez les filets dans la surface et
serrez les écrous pour fixer la tête d'éclairage. Il est recommandé de
donner 24 heures à l'adhésif pour qu'il adhère complètement avant la
mise sous tension de la lampe.
Page 2 sur 4
