MONTAJE
* Para obtener una adherencia adicional, utilice un imprimador para cinta 3M. Para obtener más información sobre el producto y su aplicación, visite:
https://multimedia.3m.com/mws/media/65952O/3mtm-tape-primer-94.pdf
VHB
ADHESIVO VHB
ADHESIVE
LIGHTHEAD
CABEZAL DE LUZ
LIGHTHEAD
CABEZAL DE LUZ
BEZEL
BISEL
SCREWS
TORNILLOS
STUD MOUNT
SOPORTE DE MONTAJE
BRACKET DE ESPÁRRAGO
VHB ADHESIVE
ADHESIVO VHB
LIGHTHEAD CABEZAL DE LUZ

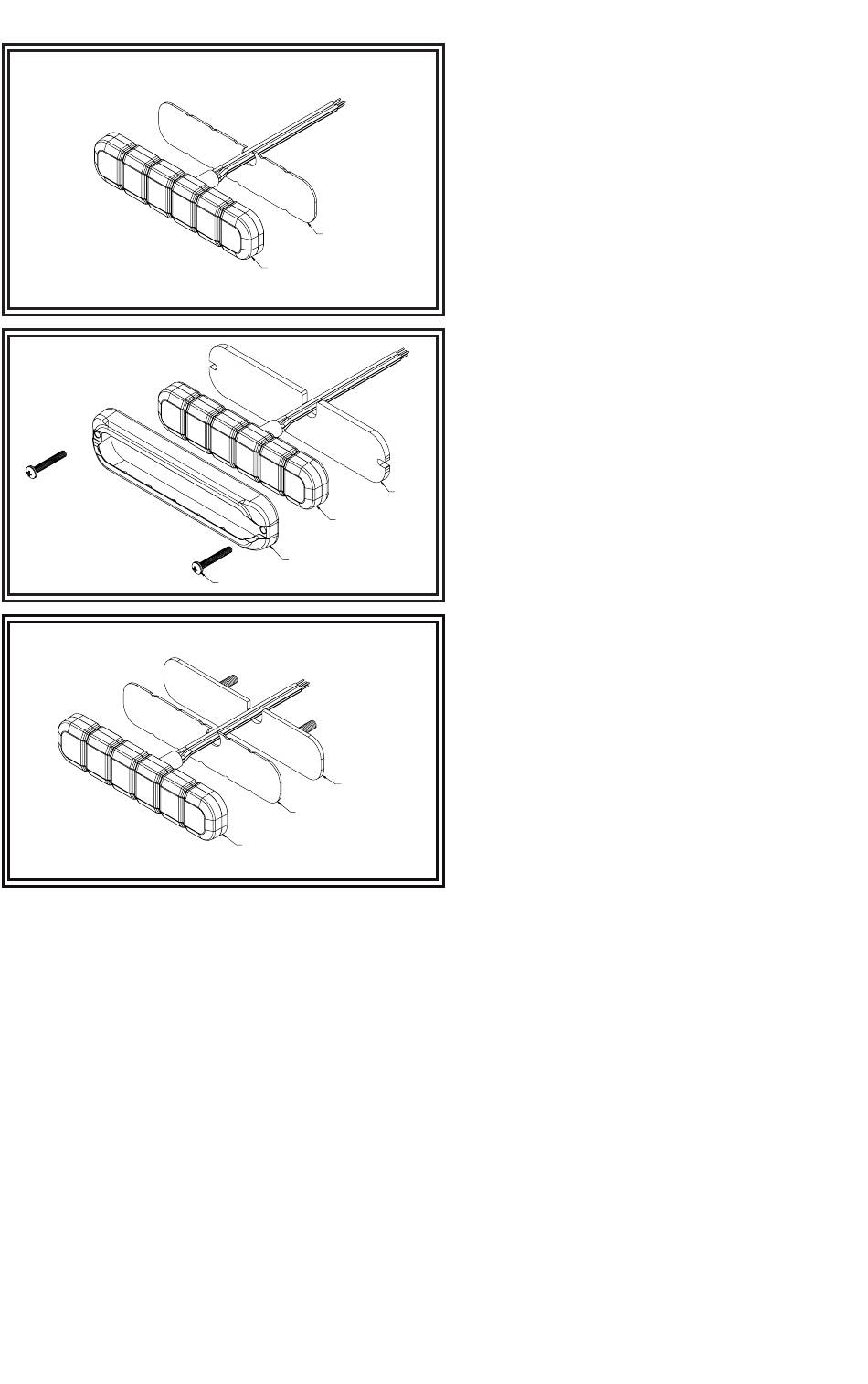

Montaje en superficie flexible/curva:
1. Marque la ubicación del orificio con la junta como plantilla y perfore el
orificio para la salida del cable con una broca de 8,7 mm.
2. Limpie la superficie con una toallita con alcohol. Espere a que se seque.
3. Monte la luz con adhesivo VHB. Despegue la parte trasera del
adhesivo y aplique presión para que se adhiera a la superficie durante
20 segundos. Se recomienda esperar 24 horas para que el adhesivo se
adhiera por completo antes de encender la luz.
* No utilice accesorios, juntas ni biseles durante el montaje en una
superficie curva.
* La curvatura máxima de la superficie es de 120°.
Montaje en superficie con bisel:
1. Marque las ubicaciones de los cables y los tornillos utilizando la junta
como plantilla. Perfore el orificio de salida del cable con una broca de
8,7 mm. Realice una perforación previa de los orificios para tornillos con
una broca de 1,2 mm.
2. Inserte los tornillos a través del bisel y la junta, tal como se muestra, para
montar el cabezal de luz.
GASKET
JUNTA
Montaje en superficie con soporte:
1. Marque la ubicación del cable utilizando la junta como plantilla. Perfore
el orificio de salida del cable con una broca de 8,7 mm.
2. Despegue la parte trasera del adhesivo VHB y aplique la luz a la
superficie, alineando la salida del cable. Aplique presión durante
20 segundos. Inserte las roscas en la superficie y apriete las tuercas
para montar el cabezal de luz. Se recomienda esperar 24 horas para
que el adhesivo se adhiera por completo antes de encender la luz.
