INSTRUCCIONES DE CABLEADO

IN-LINE FUSE
FUSIBLE EN LINEA
(USER SUPPLIED)
(SUMINISTRADO POR EL
USUARIO)
+ -
CD3794XX:
ROJO POSITIVO, COLORES 1 Y 3
BLANCO
POSITIVO, COLORES 2 Y 4
ROJO/BLANCO POSITIVO, COLORES (1 Y 3) Y (2 Y 4)
NEGRO NEGATIVO
AZUL SELECCIÓN DE PATRÓN A NEGATIVO
AMARILLO FUNCIÓN SINCRONIZADA
Aplique el cable de AZUL A NEGRO:
Menos de 1 segundo para el siguiente patrón
Entre 1 y 3 segundos para el patrón anterior
Entre 3 y 5 segundos para los valores predeterminados de fábrica
Más de 5 segundos para iluminación permanente
Función de atenuación:
Conecte el cable de alimentación azul al rojo. (futura)
Sincronización:
La luz direccional se puede sincronizar con otros productos CODE 3 compatibles a través de los siguientes pasos:
Paso 1. Ajuste el patrón de destello deseado en cada unidad de manera individual. También se recomienda encarecidamente que
se utilice el mismo ritmo y estilo de patrón de destello en todas las unidades sincronizadas para producir el patrón de advertencia más
eficaz. Nota: Para operar simultáneamente, cada unidad debe configurarse en la misma fase (A + A o B + B); para funcionar de
manera alternada, se deben configurar unidades en fases opuestas (A + B o B + A).
Paso 2. Conecte los cables amarillos de sincronización entre sí y revise que las unidades destellen de manera sincronizada según lo
previsto. Si el patrón de una unidad parece incorrecto, el cable azul de selección del patrón se puede utilizar para cambiar el patrón
hacia delante o hacia atrás en esa unidad en particular hasta que se seleccione el patrón correcto. Nota: Esto cambiará el patrón en
una unidad y no afectará a las otras unidades conectadas al cable amarillo de sincronización.

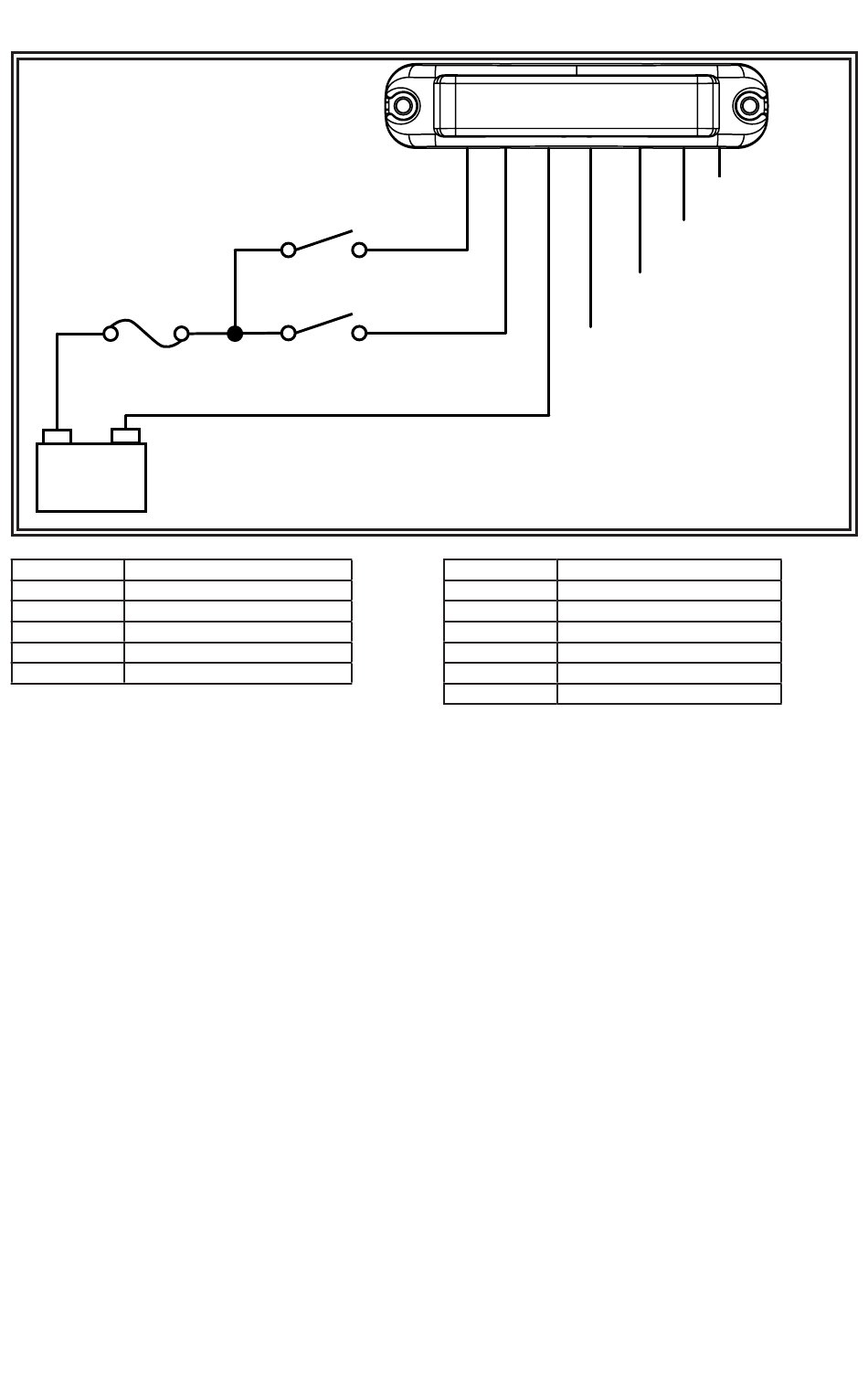

WHITE - GROUP 2
BLANCO - MIRA EL CUADRO
TO POSITIVE
DE ABAJO
SWITCH
INTERRUPTOR
(USER SUPPLIED)
(SUMINISTRADO POR EL
USUARIO)
RED - GROUP 1 TO
POSITIVE
ROJO - MIRA EL CUADRO
SWITCH
INTERRUPTOR
DO ABAJO
(SUMINISTRADO POR EL (USER SUPPLIED)
USUARIO)
BLACK - GROUND
NEGRO - MIRA EL CUADRO
DO ABAJO
BLUE - PATTERN
AZUL - MIRA EL CUADRO
SELECT TO GROUND
DO ABAJO
CD3794XXX:
ROJO GRUPO 1 A POSITIVO
BLANCO
GRUPO 2 A POSITIVO
ROJO/BLANCO GRUPO 3 A POSITIVO
NEGRO Negativo
AZUL SELECCIÓN DE PATRÓN A NEGATIVO
AMARILLO FUNCIÓN SINCRONIZADA
VERDE
SELECCIÓN DE MODO A NEGATIVO
Aplicar cable VERDE A NEGRO:
MODO 1 Color 1
MODO 2 Color 2
MODO 3 Color 3
MODO 4 Color 1 y 2
MODO 5 Color 1 y 3
MODO 6 Color 2 y 3
MODO 7 Color 1 y 2 y 3
CD3794XXX SOLAMENTE
VERDE - MIRA EL CUADRO GREEN - MODE
DO ABAJO
SELECT TO GROUND
RED/WHITE - GROUP 3
ROJO/BLANCO - MIRA EL
TO POSITIVE CUADRO DO ABAJO
YELLOW -
AMARILLO - MIRA EL
SYNCHRONIZE
CUADRO DO ABAJO
