MONTAGE
* Für zusätzliche Haftung verwenden Sie 3M Tape Primer. Informationen zu Produkten und Anwendungen finden Sie unter: https://multimedia.3m.com/
mws/media/65952O/3mtm-tape-primer-94.pdf
VHB
VHB-KLEBEBAND
ADHESIVE
LIGHTHEAD
LAMPENKOPF
LIGHTHEAD
LAMPENKOPF
BEZEL
BLENDE
SCREWS
SCHRAUBEN
STUD MOUNT
BOLZENHALTERUNG
BRACKET
VHB ADHESIVE
VHB-KLEBEBAND
LIGHTHEAD LAMPENKOPF

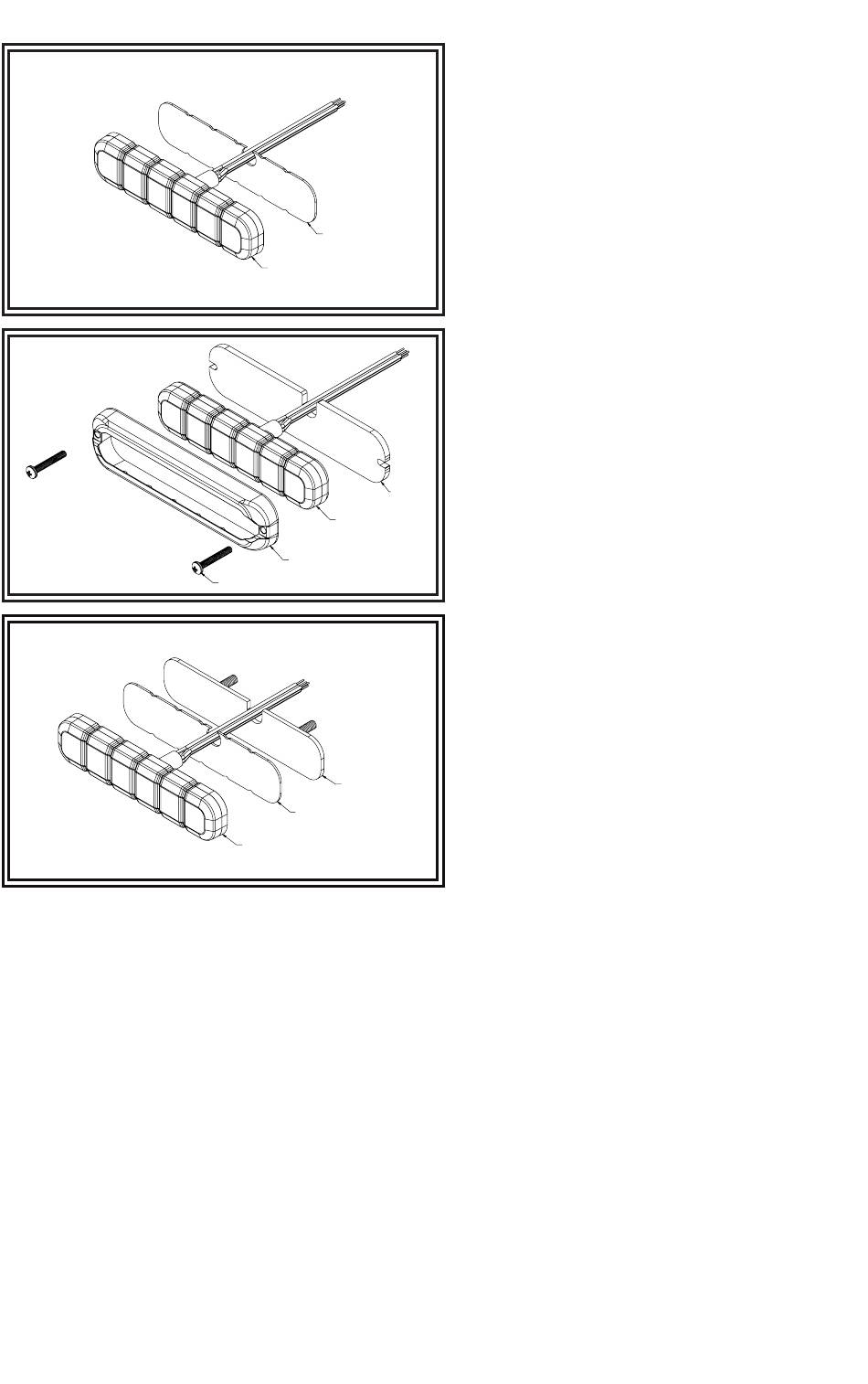

Montage auf flexiblen/geschwungenen Oberflächen:
1. Nutzen Sie die Dichtung als Schablone und markieren Sie die Position
der Bohrung. Nehmen Sie eine Bohrung für den Kabelausgang mit
11/32 Zoll vor. Bohreinsatz.
2. Wischen Sie die Oberfläche mit einem alkoholgetränkten Tuch sauber.
Warten Sie, bis sie trocken ist.
3. Montieren Sie die Leuchte mit einem Kleber mit hoher Haftung. Ziehen
Sie die Klebefolie ab und bringen Sie die Leuchte auf der Oberfläche an,
indem Sie sie 20 Sekunden lang fest andrücken. Es wird empfohlen, vor
dem Einschalten der Leuchte 24 Stunden zu warten, bis der Klebstoff
vollständig haftet.
* Verwenden Sie keine Montageteile, Dichtung oder Blende bei der
Montage auf einer geschwungenen Oberfläche.
* Maximale Oberflächenkrümmung 120Grad.
Aufputzmontage mit Blende:
1. Markieren Sie Kabel- und Schraubenpositionen mit der Dichtung als
Schablone. Bringen Sie eine Bohrung für den Kabelausgang mit einem
8,7-mm-Bohreinsatz (11/32 Zoll) an. Bringen Sie Vorbohrungen mit
einem 1,2-mm-Bohreinsatz (3/64 Zoll) an.
2. Setzen Sie die Schrauben wie in der Abbildung dargestellt durch die
Blende und die Dichtung ein, um den Leuchtenkopf zu montieren.
GASKET
DICHTUNG
Aufputzmontage mit Halterung:
1. Markieren Sie die Kabelpositionen mit der Dichtung als Schablone.
Bringen Sie eine Bohrung für den Kabelausgang mit einem 8,7-mm-
Bohreinsatz (11/32 Zoll) an.
2. Ziehen Sie die Klebefolie ab und bringen Sie die Leuchte auf der
Oberfläche an. Richten Sie dabei den Kabelausgang aus. Üben Sie
20 Sekunden lang Druck aus. Setzen Sie die Gewindeschrauben
in die Oberfläche ein und ziehen Sie die Muttern zur Montage des
Leuchtenkopfs an. Es wird empfohlen, vor dem Einschalten der Leuchte
24 Stunden zu warten, bis der Klebstoff vollständig haftet.
