Auswechseln Der Trennrolle Oder Der Transportringe - Kodak i5250 Benutzerhandbuch

Auswechseln der
Trennrolle oder der
Transportringe
110

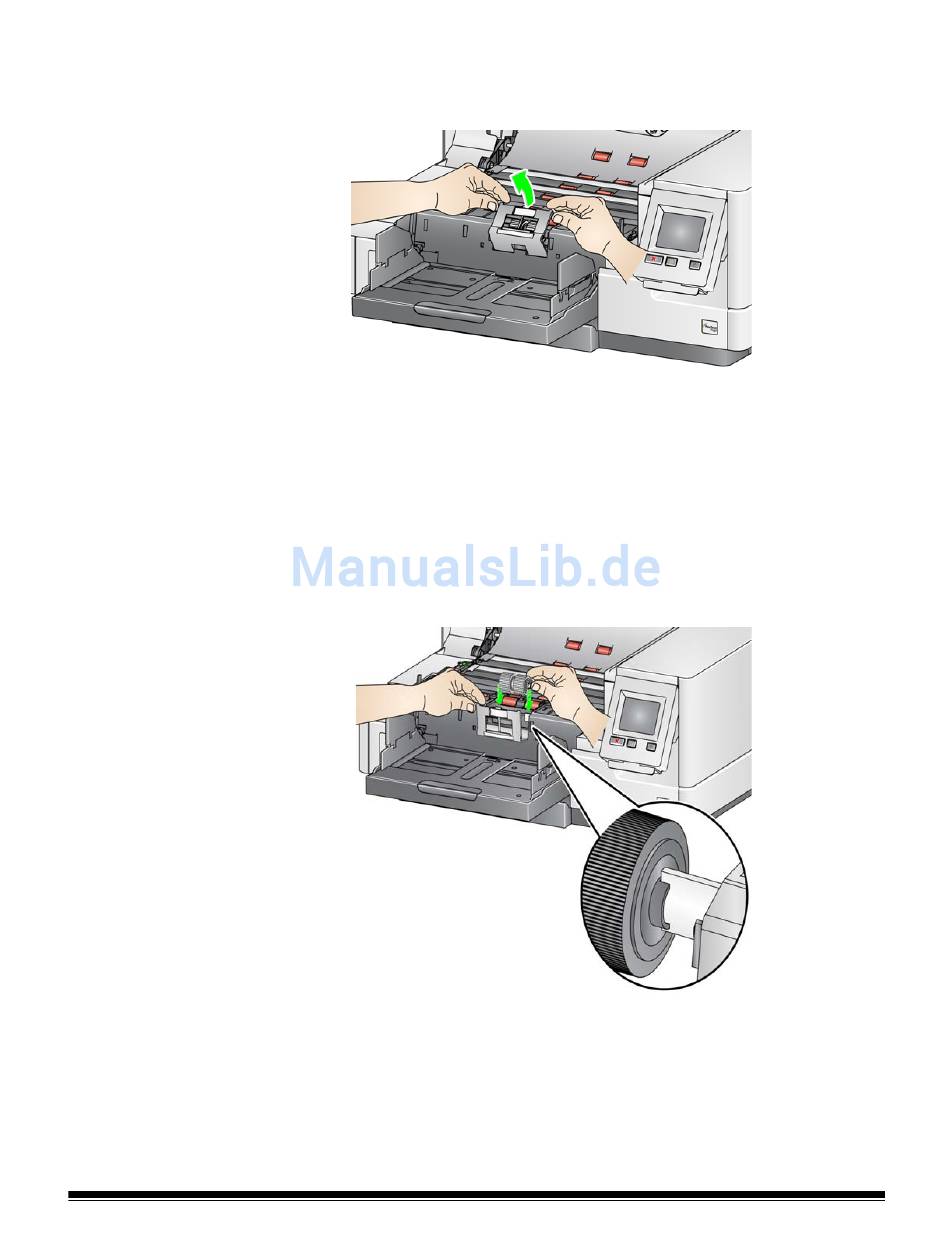

1. Öffnen Sie die Scannerabdeckung.
2. Ziehen Sie die Trennrollenabdeckung nach vorne und entfernen Sie die
Trennrolle.
HINWEIS: Die Abdeckung der Separator-Rolle ist mit einer Feder
befestigt. Halten Sie die Trennrollenabdeckung nach hinten,
bis Sie die Trennrolle herausgenommen haben, und bringen
Sie sie dann wieder vorsichtig in die geschlossene Position
zurück.
Wenn Sie das Trennmodul auswechseln möchten, führen Sie die
Schritte 3 und 4 aus. Wenn Sie die Transportringe der Trennrolle
austauschen möchten, fahren Sie mit Schritt 5 fort.
3. Bauen Sie die neue Separator-Rolle ein. Achten Sie darauf, dass der
Mittelsteg des Halters im Freiraum zwischen den beiden Rollen sitzt.
4. Bringen Sie die Trennrollenabdeckung wieder in die Ausgangsposition
zurück und schließen Sie die Scannerabdeckung.
A-61868_de November 2016
