INSTALLATIONSANLEITUNG

RedNet 6/D64R Verbindungen und Funktionen

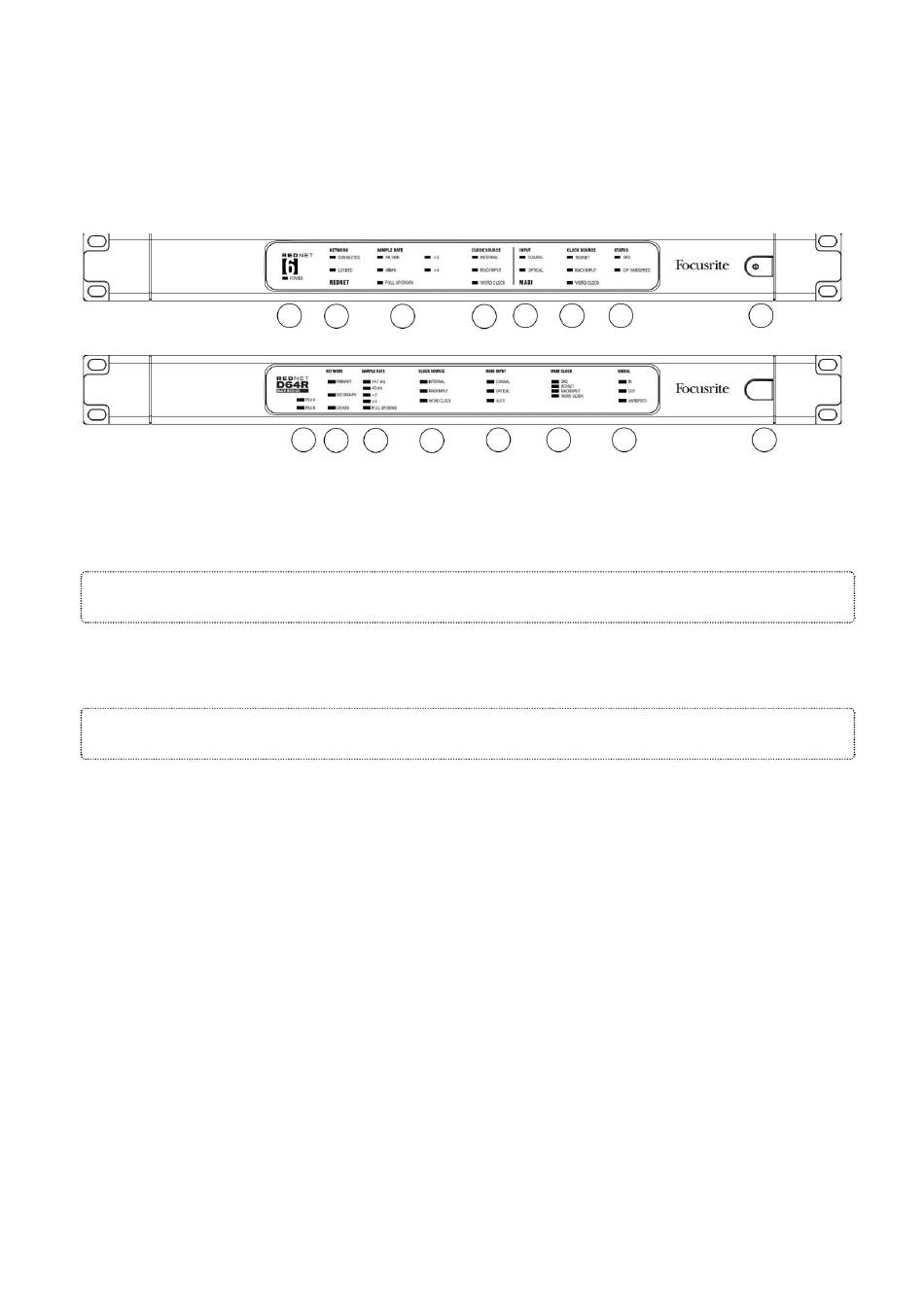

Frontplatten

1. Netzschalter
2. Betriebsanzeige(n)
• Power [PSU A] – Leuchtet, wenn ein AC-Eingang angelegt wird und alle DC-Ausgänge vorhanden sind.
D64R
• PSU B – Leuchtet, wenn ein Wechselstromeingang angelegt wird und alle Gleichstromausgänge vorhanden sind.
Wenn beide Netzteile funktionieren und AC-Eingänge haben, ist Netzteil A die Standardversorgung.
3. RedNet-Netzwerkstatusanzeigen:
• CONNECTED [PRIMARY] – Leuchtet, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist. [Leuchtet
auch auf, um Netzwerkaktivität anzuzeigen, wenn im Switched-Modus gearbeitet wird.]
D64R
• SEKUNDÄR – Leuchtet, wenn das Gerät mit einem aktiven Ethernet-Netzwerk verbunden ist.
Wird beim Betrieb im Switched-Modus nicht verwendet.
• LOCKED – Leuchtet auf, wenn ein gültiges Synchronisationssignal vom Netzwerk empfangen wird oder wenn das
RedNet 6/D64R-Gerät Network Leader ist. Blinkt, wenn externe Uhr ausgewählt, aber nicht angeschlossen ist.
4. RedNet-Abtastratenindikatoren
Fünf orange Anzeigen: 44,1 kHz, 48 kHz, x2 (Vielfaches von 44,1 oder 48), x4 (Vielfaches von 44,1 oder 48) und Abtastrate
PULL UP/DOWN. Diese Anzeigen leuchten einzeln oder in Kombination, um die verwendete Abtastrate anzuzeigen. Bei
einer 96-kHz-Pull-Up/Down-Einstellung leuchten beispielsweise die 48-kHz-, x2- und Pull-Up/Down-Anzeigen.
5. RedNet-Taktquellenanzeigen
Wenn RedNet 6/D64R Taktgeber des Dante-Netzwerks ist, leuchtet eine der folgenden Anzeigen auf:
• INTERN – Orange LED, zeigt an, dass das Gerät an seine interne Uhr gebunden ist.
• MADI INPUT – Orange LED, zeigt an, dass das Gerät auf den MADI-Eingang synchronisiert ist.
• WORD CLOCK – Orange LED, leuchtet auf, um anzuzeigen, dass eine externe Word Clock-Synchronisation aktiv ist
benutzen.
2
3 4
2
3 4 5
5
6 8
7
5
6 8
7
RedNet 6
1
RedNet D64R
AN
1
