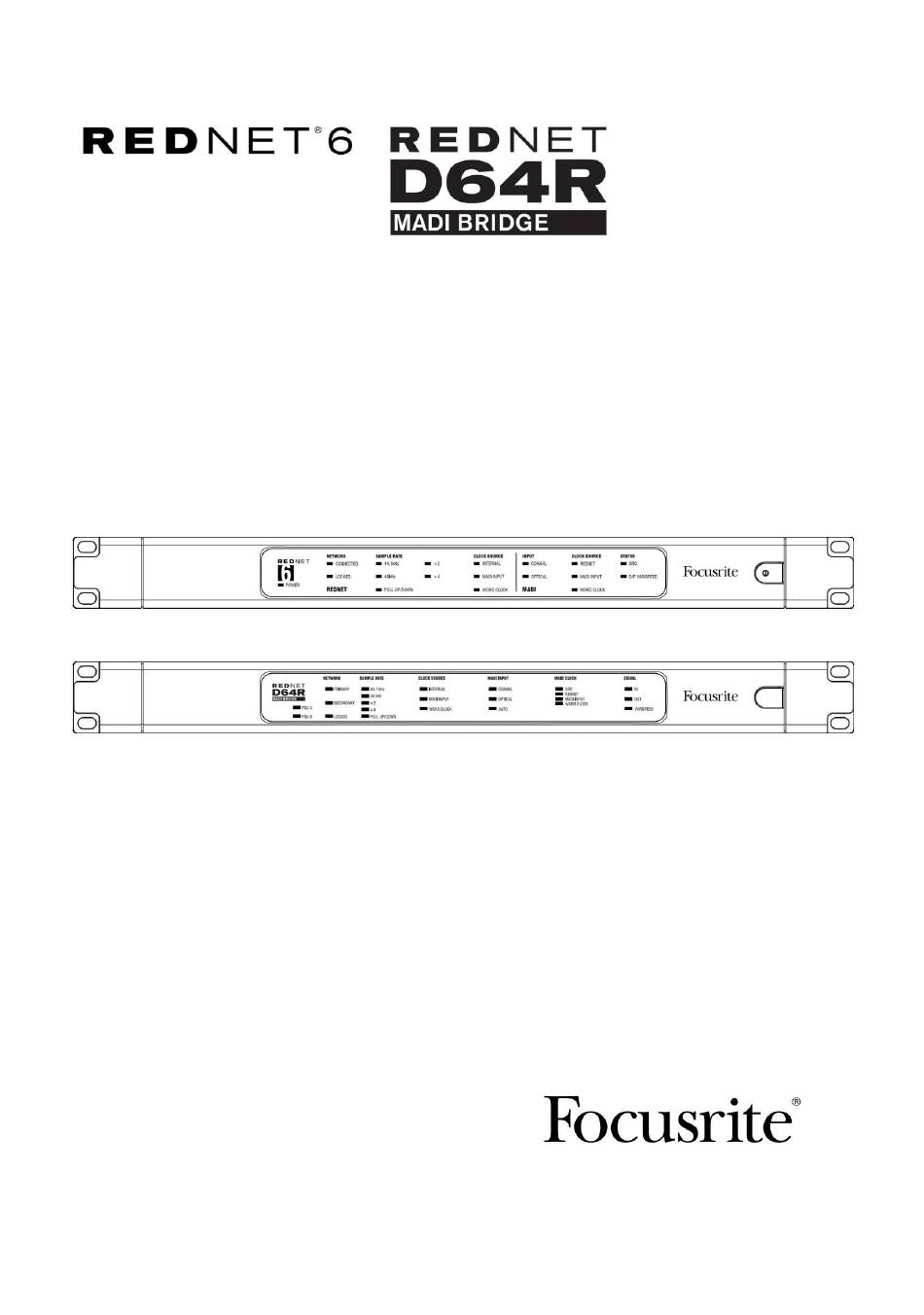

- Seite 1 Machine Translated by Google Benutzerhandbuch www.focusrite.com Version 1.01 FA9096-07...
- Seite 2 Wir haben maschinelle Übersetzung verwendet, um sicherzustellen, dass wir ein Benutzerhandbuch in Ihrer Sprache zur Verfügung haben. Wir entschuldigen uns für etwaige Fehler. Wenn Sie es vorziehen, eine englische Version dieses Benutzerhandbuchs zu sehen, um Ihr eigenes Übersetzungstool zu verwenden, finden Sie diese auf unserer Download-Seite: downloads.focusrite.com downloads.novationmusic.com...
-
Seite 3: Inhaltsverzeichnis
RedNet 6 / D64R Anschlüsse und Funktionen ........ -
Seite 4: Über Dieses Benutzerhandbuch
Informationen zur Installation der einzelnen Einheiten und wie diese an Ihr System angeschlossen werden können. Alle Verweise auf das RedNet 6 gelten auch für das RedNet D64R. In allen Fällen, in denen sich Namen oder Werte unterscheiden, wird die Abschirmung oder der Wert für die D64R-Einheit in eckigen Klammern angehängt, z. B. „Power [PSU A]“. -
Seite 5: Einleitung

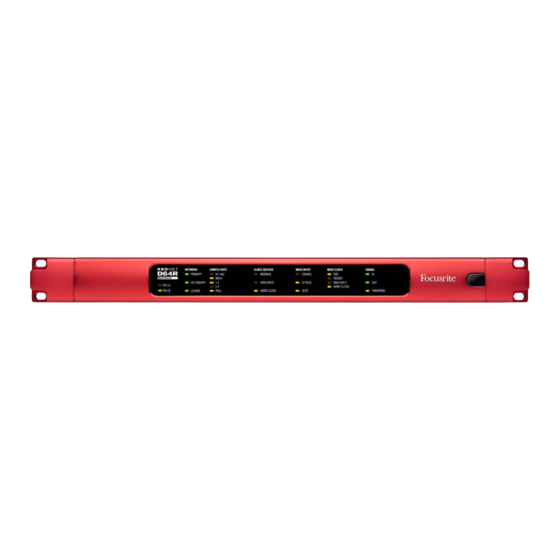

RedNet 6 RedNet D64R Die RedNet 6/D64R MADI Bridge ist eine 1HE 19-Zoll-Rack-Montageeinheit, die eine Schnittstelle zwischen jedem MADI (AES10)- Gerät und dem RedNet-Ethernet-Audiosystem bietet. Unterstützung für bis zu 64 digitale Audio-I/O-Kanäle bei Standard-Abtastraten (44,1/48 kHz) von einem MADI-System – 32 Kanäle bei 96 kHz und 16 bei 192 kHz. -
Seite 6: Installationsanleitung
Wird beim Betrieb im Switched-Modus nicht verwendet. • LOCKED – Leuchtet auf, wenn ein gültiges Synchronisationssignal vom Netzwerk empfangen wird oder wenn das RedNet 6/D64R-Gerät Network Leader ist. Blinkt, wenn externe Uhr ausgewählt, aber nicht angeschlossen ist. 4. RedNet-Abtastratenindikatoren Fünf orange Anzeigen: 44,1 kHz, 48 kHz, x2 (Vielfaches von 44,1 oder 48), x4 (Vielfaches von 44,1 oder 48) und Abtastrate PULL UP/DOWN. - Seite 7 Machine Translated by Google Frontplatten . . . Fortsetzung RedNet 6 RedNet D64R 6. MADI-Eingangsanzeigen Wenn ein ausgewähltes Eingangssignal entweder ungültig oder nicht vorhanden ist, blinkt die Eingangsquellen-LED. • COAXIAL – Orange LED, zeigt an, dass Coax der ausgewählte Eingang ist oder dass AUTO ausgewählt ist und der BNC-Eingang gültig ist.
-
Seite 8: Rückwände
RJ45 [etherCON]-Anschluss für das Dante-Netzwerk. Verwenden Sie standardmäßige Cat 5e- oder Cat 6- Netzwerkkabel zum Anschluss an einen lokalen Ethernet-Switch, um das RedNet 6/D64R mit dem RedNet-Netzwerk zu verbinden. Neben jeder Netzwerkbuchse befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung plus Netzwerkaktivität anzuzeigen. -
Seite 9: Netzanschluss
Machine Translated by Google Netzanschluss Diese Informationen gelten nur für das RedNet D64R. Halteklammer für IEC-Netzkabel RedNet D64R wird mit IEC-Netzkabel-Halteklammern geliefert. Diese verhindern ein versehentliches Trennen eines Netzkabels während des Gebrauchs. Wenn das Gerät zum ersten Mal installiert wird, müssen die Halteklammern an den Stromeingangsbuchsen auf der Rückseite angebracht werden. -
Seite 10: Physikalische Eigenschaften
RedNet 6/D64R erzeugt kaum nennenswerte Wärme und wird durch natürliche Konvektion gekühlt. Die Betriebsumgebungstemperatur des Geräts beträgt 50 Grad Celsius. Die Belüftung erfolgt über Schlitze im Gehäuse an beiden Seiten. Montieren Sie das RedNet 6/D64R nicht unmittelbar über anderen Geräten, die erhebliche Wärme erzeugen, z. B. einem Leistungsverstärker. Stellen Sie außerdem sicher, dass bei der Montage in einem Rack die seitlichen Lüftungsschlitze nicht blockiert werden. -
Seite 11: Rednet 6/D64R-Betrieb
Sollen MADI und das Netzwerk synchron laufen, müssen folgende Regeln eingehalten werden: • Bei Internal als Clock-Quelle ist es wichtig, dass jedes Gerät, das ein MADI-Signal an das RedNet 6/D64R sendet, auch ein Wordclock-Signal vom RedNet 6/D64R oder einem anderen RedNet-Gerät empfängt. -
Seite 12: Madi-Modi
Diese können in der RedNet Control Applikation unter 'Sample Rate Converters > MADI Rate' ausgewählt werden: • Follow Rx (Rate & Varispeed): Wählen Sie diese Option, wenn ein MADI-Eingang vorhanden ist. Der MADI-Ausgang des RedNet 6/ D64R passt sich automatisch dem MADI-Eingang für Samplerate (Rate) und Kanalanzahl (Varispeed) an. • Single (64/56): Wählen Sie die Ausgabe von 44,1 oder 48 kHz... -
Seite 13: Pull-Up- Und Pull-Down-Betrieb
Machine Translated by Google Pull-up- und Pull-down-Betrieb RedNet 6/D64R kann mit einem bestimmten Pullup- oder Pulldown-Prozentsatz betrieben werden, wie in der Dante Controller- Anwendung ausgewählt. Beim Betrieb im 64-Kanal-Modus (dh ohne Varispeed) ist MADI nicht in der Lage, mit mehr als etwa ±1 % der nominellen Abtastrate zu arbeiten. -
Seite 14: Andere Rednet-Systemkomponenten
VERWENDUNG DER REDNET-KONTROLLE RedNet Control spiegelt den Status der im System vorhandenen RedNet-Einheiten wider und präsentiert ein Bild, das jede Hardwareeinheit darstellt. Die obige Abbildung zeigt ein RedNet 6 mit Signal auf jedem Kanal und einer gesperrten Netzwerkverbindung mit ausgeschalteten SRCs. D64R Netzteile A &... -
Seite 15: Id (Identifikation)
Bevorzugter Anführer – Ein/Aus-Zustand. RedNet Clock Source – Es kann immer nur eine ausgewählt werden. • Intern (RedNet 6/D64R ist netzwerkführend, läuft aber von der internen Uhr) • Word Clock-Eingang • MADI- Eingang Terminierung des Wordclock-Eingangs – Aktivieren Sie die Option Ein/Aus. (Beendet den Wordclock-Eingang BNC mit 75ÿ.) Word Clock Output –... -
Seite 16: Blinddarm
Machine Translated by Google BLINDDARM Steckerbelegung Ethernet-Anschluss Pin-Cat-6-Core Steckertyp: RJ-45 [etherCON]-Buchse Weiß + Orange Ethernet (Dante) Gilt für: Orange Weiß + Grün Blau Weiß + Blau Grün Weiß + Braun Braun... -
Seite 17: Leistung Und Technische Daten
Gemäß AES10:2008 (ISO/IEC 9314-3, FDDI, ANSI X3.166) (OM1) Multimode, Graded-Index, 62,5 ÿm Kern, 125 ÿm Mantel (OM2) Multimode, Graded-Index, 50 ÿm Kern, 125 ÿm Mantel Empfohlenes Kabel OM1 hält sich an AES10:2008 RedNet 6/D64R unterstützt OM2, wenn das Drittanbietergerät auch OM2 unterstützt. Verbinder Duplex-SC Wortuhr Eingang 1 x BNC 75ÿ... - Seite 18 MADI-Clock-Quelle Orange LED für jeweils: [SRC], RedNet, MADI Input und Word Clock MADI Status [RedNet 6] Orange LED für jeweils: SRC & O/P Varispeed Signal [nur D64R] 2 grüne LEDs: 1 Eingang/1 Ausgang. Leuchten bei -126 dBFS. Orangefarbene LED: Varispeed...
- Seite 19 Machine Translated by Google Maße 44,5 mm / 1,75 Zoll (1HE) Höhe Breite 482,6 mm / 19 Zoll 308 mm / 12,13 Zoll Tiefe Gewicht Gewicht 3,74 [4,32] kg Leistung Netzteil [s] 1 [2] x Intern, 100-240 V, 50/60 Hz, Verbrauch 30 W...
-
Seite 20: Focusrite Rednet Garantie Und Service
Herstellungsfehler umfasst keine Schäden, die durch Transport, Lagerung oder unvorsichtige Handhabung nach dem Kauf verursacht wurden, noch Schäden, die durch Missbrauch verursacht wurden. Während diese Garantie von Focusrite gewährt wird, werden die Garantieverpflichtungen von dem für das Land, in dem Sie das Produkt gekauft haben, zuständigen Händler erfüllt.
