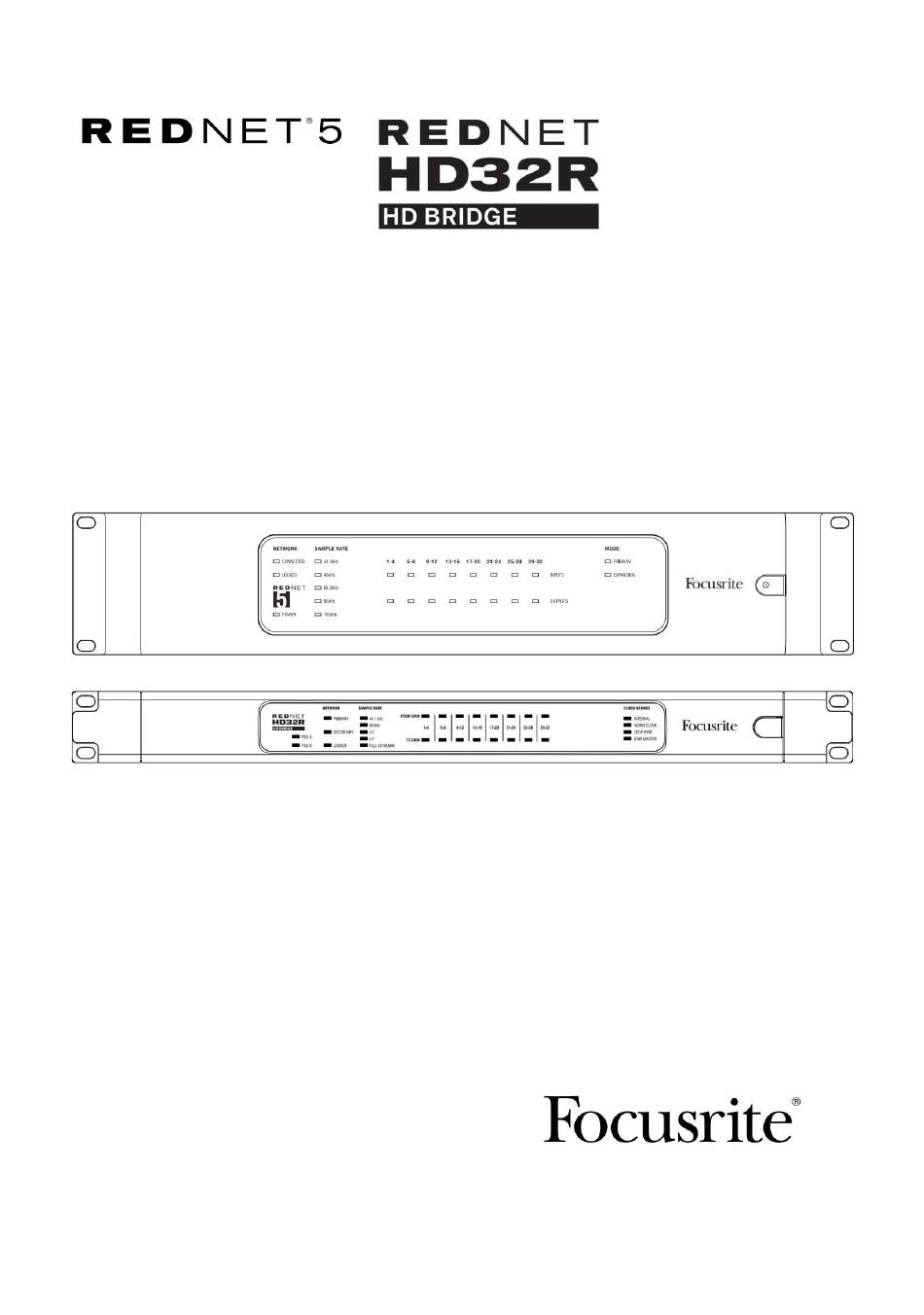

- Seite 1 Machine Translated by Google Benutzerhandbuch www.focusrite.com Version 1.02 FA0773-10...
- Seite 2 Wir haben maschinelle Übersetzung verwendet, um sicherzustellen, dass wir ein Benutzerhandbuch in Ihrer Sprache zur Verfügung haben. Wir entschuldigen uns für etwaige Fehler. Wenn Sie es vorziehen, eine englische Version dieses Benutzerhandbuchs zu sehen, um Ihr eigenes Übersetzungstool zu verwenden, finden Sie diese auf unserer Download-Seite: downloads.focusrite.com downloads.novationmusic.com...
-
Seite 3: Inhaltsverzeichnis
Beispielrate ............16 Verwendung von RedNet 5 mit anderen Pro Tools|HD-Schnittstellen ......16 Einstellen der Taktquelle . - Seite 4 Focusrite RedNet Garantie und Service ........
-
Seite 5: Über Dieses Benutzerhandbuch
Informationen zur Installation der einzelnen Einheiten und wie diese an Ihr System angeschlossen werden können. Alle Referenzen, die sich auf das RedNet 5 beziehen, gelten auch für das RedNet HD32R. In allen Fällen, in denen sich Namen oder Werte unterscheiden, wird die Abschirmung oder der Wert für die HD32R-Einheit in eckigen Klammern angehängt, z. -
Seite 6: Einleitung
Jede Einheit fungiert als digitale Break-In/Out-Box mit 64 Kanälen (32 Eingänge/32 Ausgänge (16 x 16 bei 192 kHz)) und beide unterstützen eine breite Palette von Pro Tools|HDX- und HD-Karten. Bis zu sechs RedNet 5/HD32R-Module können mit einem Pro Tools|HDX-System und fünf mit... -
Seite 7: Installationsanleitung
Ausgangskanälen an; diese funktionieren auf die gleiche Weise wie die Eingangs-LEDs. 7. Pro Tools-Oberflächenmodus: • PRIMARY – der normale Betriebsmodus, in dem RedNet 5 für Pro Tools als zwei angezeigt wird externe 16-Kanal-Schnittstellen. • EXPANSION – dieser Modus sollte von RedNet Control ausgewählt werden, wenn der „Expansion“-Port auf der Rückseite verwendet wird. -
Seite 8: Rednet Hd32R Anschlüsse Und Funktionen
Machine Translated by Google RedNet HD32R Verbindungen und Funktionen Frontblende 1. Netzschalter 2. Betriebsanzeigen: • PSU A – Leuchtet, wenn ein Wechselstromeingang angelegt wird und alle Gleichstromausgänge vorhanden sind. • PSU B – Leuchtet, wenn ein Wechselstromeingang angelegt wird und alle Gleichstromausgänge vorhanden sind. Wenn beide Netzteile funktionieren und AC-Eingänge haben, ist Netzteil A die Standardversorgung. -
Seite 9: Rückwände
RJ45 [etherCON]-Anschluss für das Dante-Netzwerk. Verwenden Sie ein standardmäßiges Cat 5e- oder Cat 6- Netzwerkkabel, um eine Verbindung zu einem lokalen Ethernet-Switch herzustellen, um das RedNet 5/HD32R mit dem RedNet-Netzwerk zu verbinden. Neben jeder Netzwerkbuchse befinden sich LEDs, die aufleuchten, um eine gültige Netzwerkverbindung plus Netzwerkaktivität anzuzeigen. - Seite 10 DIESES GERÄT MUSS ÜBER DAS NETZKABEL GEERDET WERDEN 5. Loop-Sync Ein/Aus BNC-Buchsen ermöglichen es RedNet 5/HD32R, Teil der Sync-Verbindung zu sein, wenn Standard-I/O-Einheiten von Pro Tools auch Teil des Systems sind. Siehe Seite 18 für weitere Details zum LOOP SYNC-Anschluss.
-
Seite 11: Netzanschluss
Machine Translated by Google Netzanschluss Halteclips für IEC-Netzkabel Diese Informationen gelten nur für das RedNet HD32R. RedNet HD32R wird mit zwei IEC-Netzkabel-Halteklammern geliefert. Diese verhindern ein versehentliches Trennen eines Netzkabels während des Gebrauchs. Wenn das Gerät zum ersten Mal installiert wird, müssen die Halteklammern an den Stromeingangsbuchsen auf der Rückseite angebracht werden. -
Seite 12: Physikalische Eigenschaften - Rednet 5
RedNet 5 erfordert 2 HE vertikalen Rackplatz und mindestens 300 mm Racktiefe, um Kabel unterbringen zu können. RedNet 5 wiegt 4,61 kg und für Installationen in einer festen Umgebung (z. B. einem Studio) bieten die Befestigungsschrauben an der Frontplatte eine angemessene Unterstützung. Wenn die Einheiten in einer mobilen Situation verwendet werden sollen (z. B. Flight-Case für Tourneen usw.), sollte die Verwendung von seitlichen Stützschienen innerhalb des Racks in Erwägung gezogen werden. -
Seite 13: Physikalische Eigenschaften - Rednet Hd32R
Machine Translated by Google Physikalische Eigenschaften – RedNet HD32R 263 mm/10,35 Zoll 465,0 mm / 18,3 Zoll 31,8 mm / 1,25 Zoll Die Abmessungen des RedNet HD32R sind im obigen Diagramm dargestellt. RedNet HD32R benötigt 1 HE vertikalen Rackplatz und mindestens 350 mm Racktiefe, um Kabel unterzubringen. RedNet HD32R wiegt 3,9 kg und für Installationen in einer festen Umgebung (z. -
Seite 14: Rednet 5/Hd32R-Betrieb
Firmware-Updates werden automatisch von der RedNet Control-Anwendung initiiert und durchgeführt. *Es ist wichtig, dass der Firmware-Update-Vorgang nicht unterbrochen wird – entweder durch Abschalten der Stromversorgung des RedNet 5/ HD32R oder des Computers, auf dem RedNet Control läuft, oder durch Trennen vom Netzwerk. -
Seite 15: Schnittstelle Zu Pro Tools
RedNet 5/HD32R-Einheiten werden mit Standard-DigiLink/Mini-DigiLink-Kabeln (nicht im Lieferumfang enthalten) an ein Pro Tools|HD/ HDX-System angeschlossen. RedNet 5- und HD32R-Einheiten bieten 32 Eingänge und 32 Ausgänge im Vergleich zu den 16 Eingängen und 16 Ausgängen, die Pro Tools|HD I/O-Audio-Interfaces bieten. Das bedeutet, dass jedes RedNet 5/HD32R für das Pro Tools-System als zwei 16-Kanal-I/O- Einheiten erscheint. -
Seite 16: Mehrere E/A-Einheiten
LOOP-SYNC PRIMÄR PRIMÄR ERWEITERUNG ERWEITERUNG WORTUHR WORTUHR LOOP-SYNC LOOP-SYNC PRIMÄR PRIMÄR ERWEITERUNG ERWEITERUNG Mini-DigiLink-Kabel RedNet 5-Geräte können auf die gleiche Weise angeschlossen werden, erfordern jedoch zusätzlich die Mini-DigiLink-zu- DigiLink-Adapter. WORTUHR LOOP-SYNC PRIMÄR ERWEITERUNG WORTUHR LOOP-SYNC PRIMÄR ERWEITERUNG Mini-DigiLink Mini-DigiLink-Kabel DigiLink-Adapter... -
Seite 17: Pro Tools-Setup
Beachten Sie jedoch, dass jedes Pro Tools|HD I/O-Audio-Interface bidirektional 16 Kanäle zulässt, während ein RedNet 5/HD32R 32 Kanäle zulässt. In den meisten Situationen wird RedNet 5/HD32R direkt an einen DigiLink [Mini DigiLink]-Anschluss auf der Pro Tools|HD- oder HDX- Karte angeschlossen und im Primärmodus (vollständiger 32-Kanal-Betrieb) verwendet. Wenn jedoch kein freier Port verfügbar ist, kann RedNet 5/HD32R im Erweiterungsmodus verwendet werden. -
Seite 18: Einstellen Der Taktquelle
Hinweis: Aus Gründen der Übersichtlichkeit werden nur nicht redundante Netzwerke angezeigt. Situation 1 – Einzelnes Pro Tools-System nur mit RedNet 5/HD32Rs In dieser Konfiguration sind ein oder mehrere RedNet 5/HD32R-Einheiten die einzigen Audioschnittstellen im Pro Tools-System. Dante-Netzwerk-Switch RedNet 5/ HD32R... - Seite 19 Situation 2 – Einzelnes Pro Tools-System mit RedNet- und Pro Tools-Schnittstellen Pro Tools|HD I/O-Audio-Interfaces können als Audio-I/O auf demselben Pro Tools-System wie RedNet 5/HD32Rs verwendet werden. Wählen Sie das Audio-Interface, das Sie als Taktquelle verwenden möchten – dies kann entweder ein RedNet 5/HD32R- oder ein Pro Tools-Audio-Interface sein.
- Seite 20 Situation 3 – Pro Tools-System, bei dem ein anderes RedNet-Gerät der Taktgeber ist In diesem System ist eine andere RedNet-Schnittstelle im RedNet-Netzwerk der Clock Leader (dh keine der RedNet 5 oder HD32Rs). Diese Situation kann beispielsweise auftreten, wenn es auch ein RedNet 3 oder RedNet D16 gibt, das seine Clock von einem Audioeingang oder Wordclock-Eingang auflöst.
-
Seite 21: Andere Rednet-Systemkomponenten
RedNet Control spiegelt den Status der im System vorhandenen RedNet-Einheiten wider und präsentiert ein Bild, das jede Hardwareeinheit darstellt. Die obige Abbildung zeigt ein RedNet 5, das im Primärmodus mit 32 Kanälen arbeitet, wobei auf jedem Kanal ein Signal vorhanden ist. Es hat eine gesperrte Netzwerkverbindung, es arbeitet nicht mit einer externen Uhr oder als Netzwerkführer. -
Seite 22: Id (Identifikation)
• Netzwerk (Basisrate) Erweiterungsmodus – Aktivieren Sie die Option Ein/Aus. Wenn aktiviert, erscheint das RedNet 5/HD32R für Pro Tools als einzelne 16-in/16-out-Schnittstelle. Dadurch kann ein weiteres Pro Tools|HD I/O-Audio-Interface an den EXPANSION-Port angeschlossen werden. (Siehe Seite 16.) Hardware-Emulation – Eine kann jederzeit ausgewählt werden. -
Seite 23: Blinddarm
Weiß + Orange Ethernet (Dante) Gilt für: Orange Weiß + Grün Blau Weiß + Blau Grün Weiß + Braun Braun Pro Tools-Schnittstelle – RedNet 5 Steckertyp: DigiLink-Buchse PRIMÄR, ERWEITERUNG Gilt für: Pro Tools-Schnittstelle – RedNet HD32R Steckertyp: Mini-DigiLink-Buchse Gilt für: PRIMÄR, ERWEITERUNG BNC-Anschlüsse... -
Seite 24: Leistung Und Technische Daten
Orange LED für jeweils: 44,1 kHz, 48 kHz, x2, x4 Orangefarbene LED. Zeigt an, dass das Gerät für den Betrieb in einer Dante-Pull-Up/Down-Domäne eingestellt ist Nach oben/unten ziehen RedNet 5: 16 dreifarbige LEDs, 8 Eingangs-/8 Ausgangsanzeigen. Grün leuchtet bei -42 dBFS, Gelb -6 dBFS, Rot 0 dBFS. Signalanzeigen HD32R: 16 grüne LEDs, 8 Eingangs-/8 Ausgangsanzeigen. - Seite 25 Machine Translated by Google Netzwerkmodi [nur HD32R] Redundant Ermöglicht dem Gerät, sich mit zwei unabhängigen Netzwerken zu verbinden Geschaltet Verbindet beide Ports mit einem integrierten Netzwerk-Switch, der eine Reihenschaltung des Geräts ermöglicht Maße 88 mm / 3,5 Zoll [44,5 mm / 1,75 Zoll] 2[1]HE Höhe Breite 482,6 mm / 19 Zoll...
-
Seite 26: Focusrite Rednet Garantie Und Service
Herstellungsfehler umfasst keine Schäden, die durch Transport, Lagerung oder unvorsichtige Handhabung nach dem Kauf verursacht wurden, noch Schäden, die durch Missbrauch verursacht wurden. Während diese Garantie von Focusrite gewährt wird, werden die Garantieverpflichtungen von dem für das Land, in dem Sie das Produkt gekauft haben, zuständigen Händler erfüllt.
