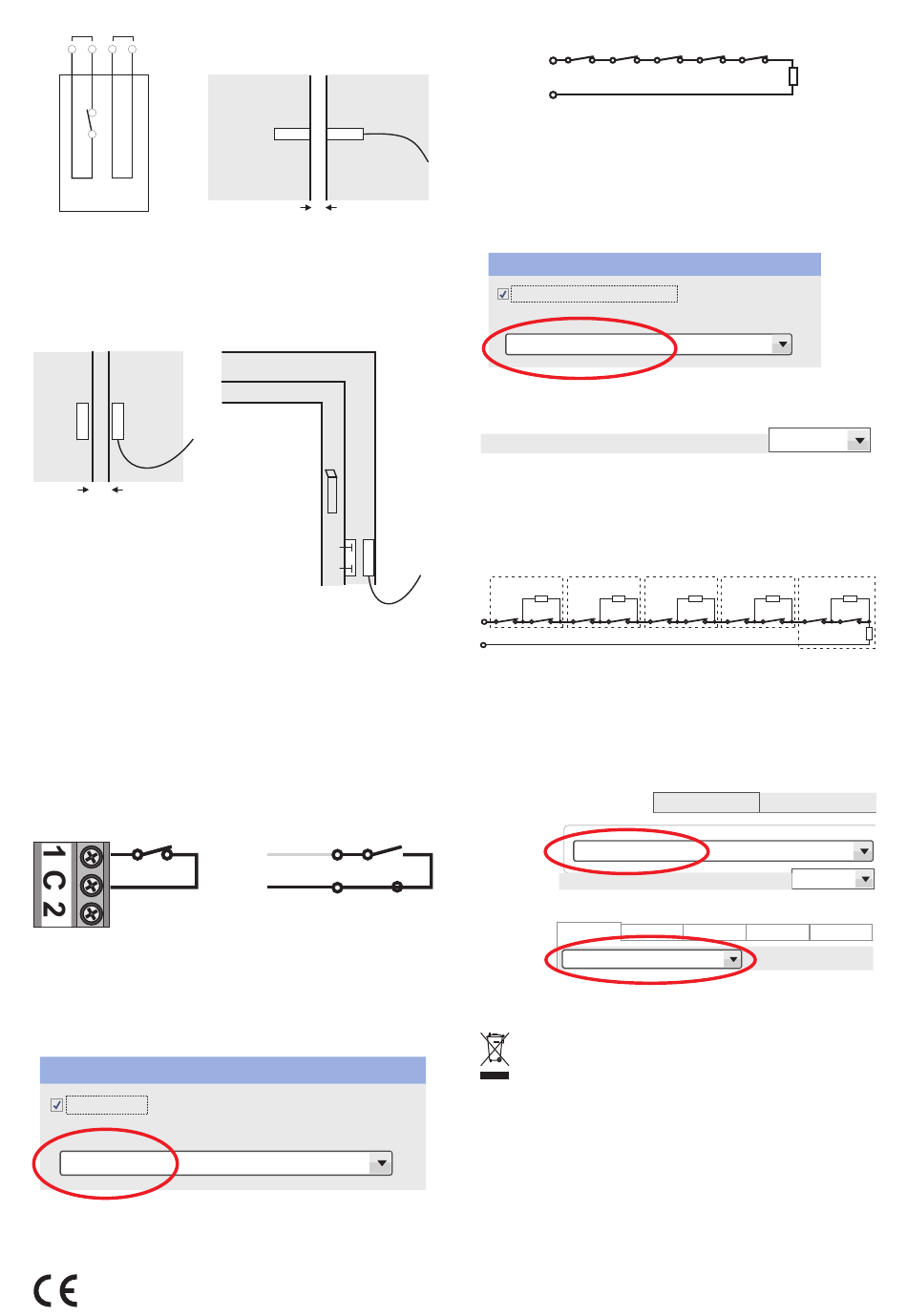

indexa MK07 Bedienungsanleitung Seite 2

Melderkreis Sabotagekreis
Abb. 1
Aufbaumontage
Tür Türrahmen
Kontakt
Magnet
max. 10 mm
Abb. 3
Anschluss an System 9000 über ein Bus-
Eingangsmodul 9000Ex
Bis zu fünf Kontakte können pro Buseingang angeschlossen werden.
Die Meldelinie kann auf drei verschiedene Arten (je nach
Eingangsmodul) überwacht werden.
1. Öffnerkontakt (NC)
ACT
9000EA4/8/16
Abb. 5
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
Die internen Einstellungen des Moduls 9000E1 (9000E1)
LED-Anzeige
IN1-Eingang
Öffner - (N.C.)
Indexa GmbH Paul-Böhringer-Str. 3 74229 Oedheim
Änderungen vorbehalten, Stand: 2022/01/20
Einbaumontage
Tür Türrahmen
Kontakt
Magnet
max. 10 mm
Abb. 2
Fensterrahmen
Fensterflügel
Kontakt
Magnet
Abb. 4
ACT
weiß
schwarz
2. Widerstandsüberwacht
Abb. 6
9000E8: R = 1 k ,
9000EA4 / 9000E16: R = je nach Einstellung*
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
Interne Einstellungen vom Magnetkontakt (9000E8)
LED-Anzeige bei Schaltvorgang
Eingang 1: Melder/Gerät 26
Widerstandsüberwacht
* 9000EA4 / 9000E16:
Sabotagewiderstand
3. Doppelwiderstand
(bei EA4 Voreinstellung auch für System 8000 Verdrahtung
verfügbar)
R
ACT
TMP ACT
Abb. 7
Einstellung in der N-Link Software (Komponentenliste - Interne
Einstellungen):
9000E16:
9000E1
9000EA4:
Entsorgung
Die durchgestrichene Mülltonne bedeutet, dass Sie gesetzlich
verpflichtet sind, diese Geräte einer vom unsortierten Siedlungsabfall
getrennten Erfassung zuzuführen.
Die Entsorgung über die Restmülltonne oder die gelbe Tonne ist untersagt. Sie
haben Altbatterien und Altakkumulatoren, die nicht vom Altgerät umschlossen
sind, sowie Lampen, die zerstörungsfrei aus dem Altgerät entnommen werden
können, vor der Abgabe an einer Erfassungsstelle vom Altgerät zerstörungsfrei
zu trennen. Den zuständigen Recyclinghof bzw. die nächste Sammelstelle
erfragen Sie bei Ihrer Gemeinde oder unter https://www.ear-system.de/ear-
verzeichnis/sammel-und-ruecknahmestellen. Außerdem besteht die
Möglichkeit der kostenfreien Rücknahme über Ihren Händler. Das Löschen
eventuell vorhandener privater Daten vor der Entsorgung obliegt Ihnen als
Nutzer.
ACT ACT ACT ACT
Ω
Rtmp
für die Eingänge 1-16
R R
ACT ACT
TMP ACT TMP ACT
Eingänge 1 - 8
Eingänge 9 - 16
Eingang 1 - Tür EG Eingang 1 - Tür EG
Doppelwiderstand
Rtmp
Sabotagewiderstand für die Eingänge 1-16
Eingang 1
Eingang 2 Eingang 3
Doppelwiderstand
ACT
R
1k0
R R
ACT ACT
TMP ACT TMP ACT
R
TMP
1k0
Eingang 4 Ausgänge
Funktion des Eingangs
