Operating UniSAB III control
1.1.2
Display

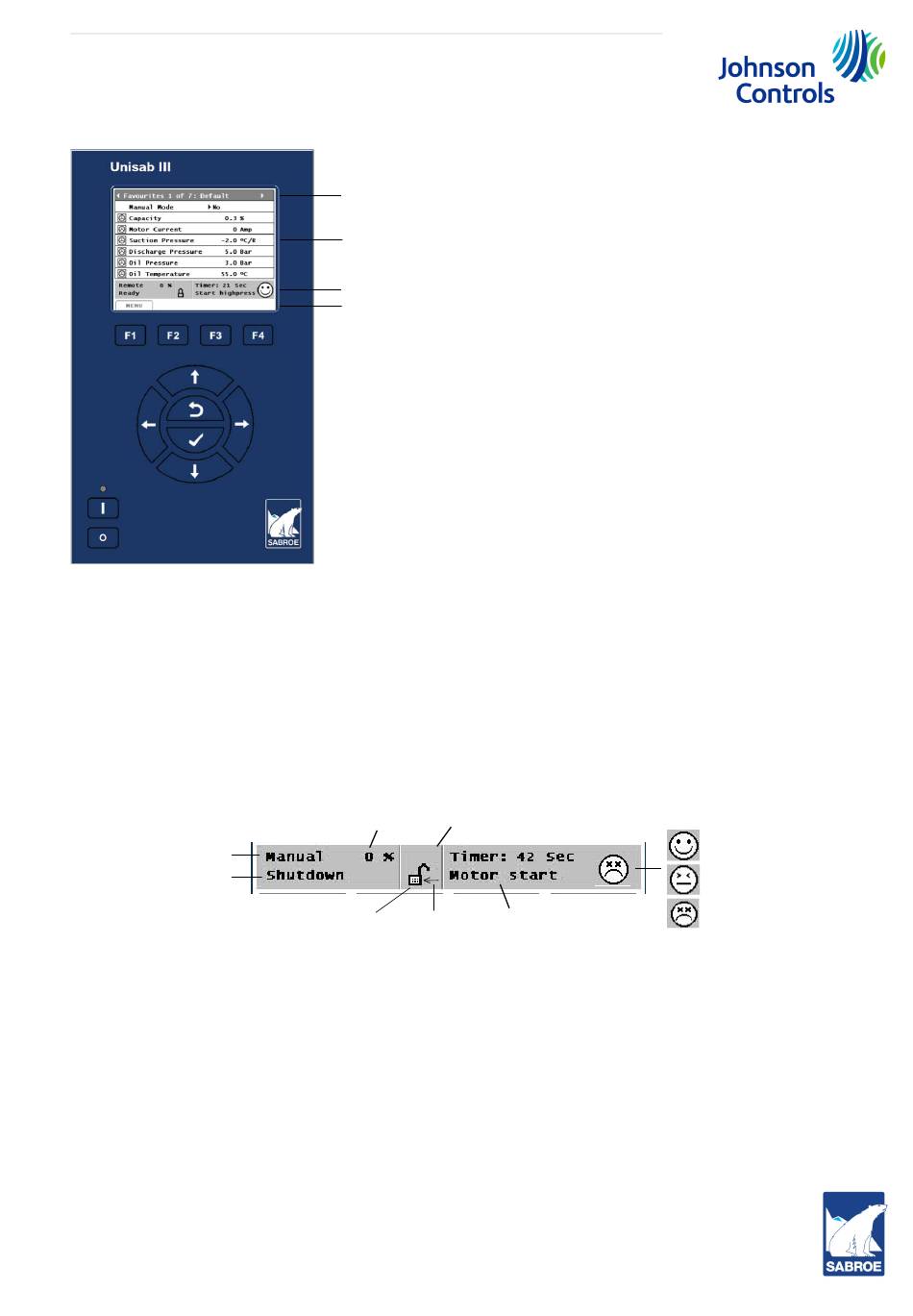

Abb. 3: Vorderseite der UniSAB III
Display
Das Display hat eine Hintergrundbeleuchtung und eine Bildschirmschoner-Funktion. Es besteht
aus einer Leiste am oberen Bildschirmrand mit Navigationsangaben, einem Inhaltsbereich
mit 7 bis 11 Informationszeilen, einer Infoleiste mit Angaben über Modus und Status sowie ei-
nem F-Tasten-Bereich mit Angaben über die aktiven Funktionstasten. Im Display werden
Druck, Temperaturen sowie alle Sollwerte, Warn- und Alarmgrenzen usw. abgelesen. Der Kon-
trast ist werksvoreingestellt, kann aber auf Wunsch geändert werden. Siehe Teilabschnitt Kon-
trast (Display) im Projektierungshandbuch.
Betriebsart des Verdichters
Zustand des Verdichters
Abb. 4: Infoleiste im UniSAB III-Display
Betriebshandbuch - UniSAB III 1.10.8
005650 de 2021.06
Obere Leiste
Inhaltsbereich
Infoleiste
F-Tasten-Bereich
Aktuelle
Verdichter-Nr.
Leistung
(falls Fernbedienung angeschlossen ist)
1
Fern-
Informationen über
Passwort-
bedienung
aktiven Timer
sicherheit
9/57
„Smiley"-Status:
OK
Alarm
Abschaltung
