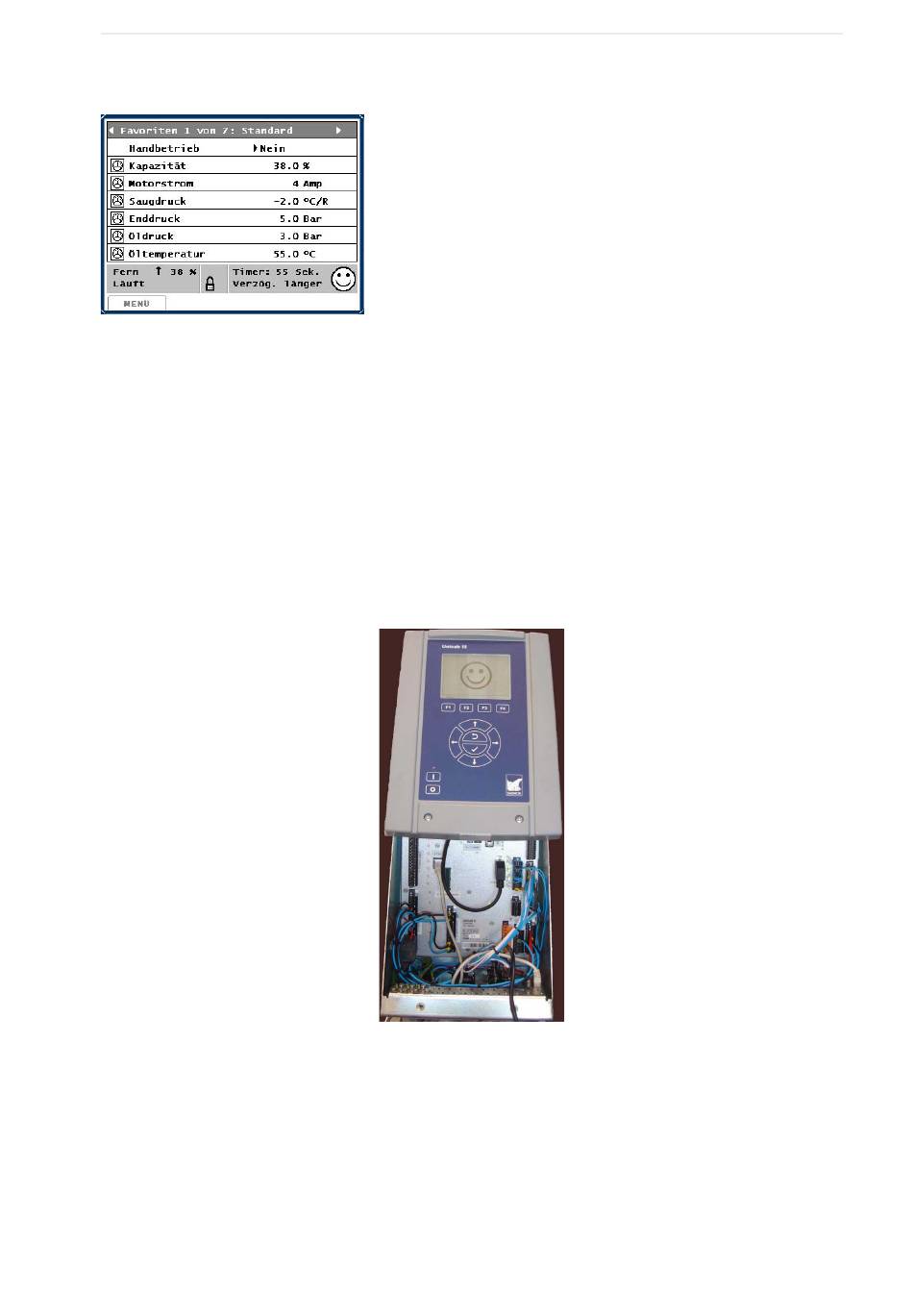

Abb. 1: Hauptbild
Da die UniSAB III mit Werten für Alarmgrenzen, Abschaltgrenzen, Sollwerten usw. programmiert
ist, kann der Verdichter sofort gestartet werden.
Einige dieser Werte sind jedoch der tatsächlichen Betriebssituation anzupassen. Es empfiehlt sich
weiter, dieses Handbuch gründlich durchzulesen, um sich mit der Bedienung der UniSAB III völlig
vertraut zu machen.
Die Bedienung der UniSAB III erfolgt ausschließlich mit den Tasten des Bedienpults. Das Ablesen
von Betriebszuständen sowie das Ändern der Grenzwerte und Sollwerte erfolgen über das Dis-
play. Das Display zeigt eine Reihe verschiedener Bilder an.
Das Bedienpult ist normalerweise geschlossen und an der Unterseite mit zwei Schrauben gesi-
chert. Durch Drehen der Schrauben wird das Bedienpult entriegelt, wonach es sich öffnen lässt.
Dabei ist es weiter am Gehäuse befestigt. Siehe Abb. 2.
Abb. 2: UniSAB III mit offenem Bedienpult
So bleibt das Bedienpult leicht zu bedienen und bietet einfachen Zugriff auf das Gehäuseinnere.
UniSAB III ist auch in geöffnetem Zustand voll funktionsfähig.
Betriebshandbuch - UniSAB III 1.10.8
8/57
