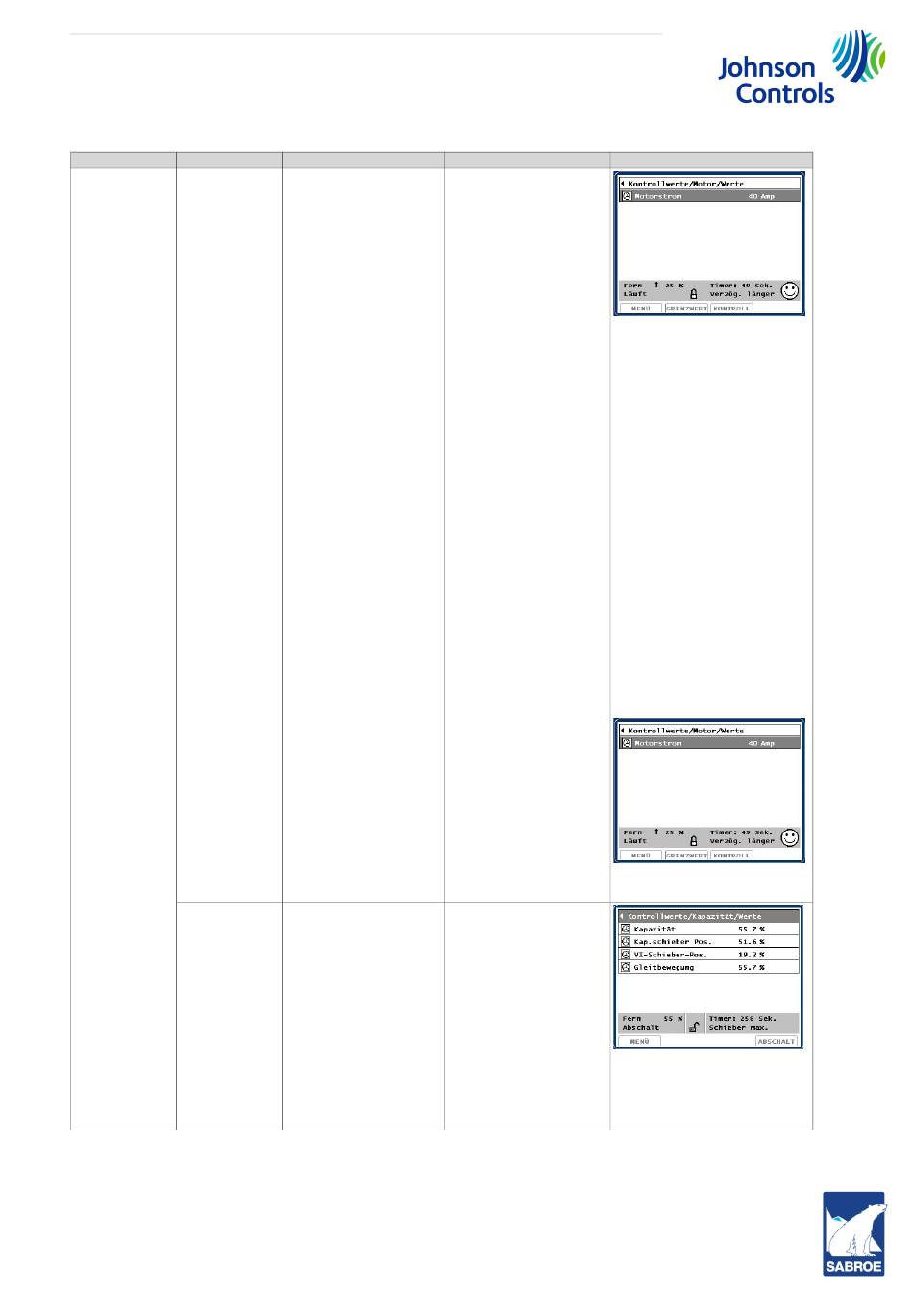

Operating UniSAB III control
Menü-Ebene 1 Menü-Ebene 2
Regelwerte Motor
Leistung
Tabelle 4: UniSAB III – HMI-Menübaum
Betriebshandbuch - UniSAB III 1.10.8
005650 de 2021.06
Menü-Ebene 3
Werte
Strom Regelung
Leistung Regelung
Drehzahl Regelung (nur VSD)
Drehzahlreferenz (nur VSD/Modbus)
Frequenz (nur VSD/Modbus – DA)
Enddrehzahl (nur VSD/Modbus – LS)
Spannung (nur VSD/Modbus)
Drehmoment Nm (nur VSD/Modbus)
Drehmoment % (nur VSD/Modbus – DA)
Netzspannung (nur VSD/Modbus – LS)
DC-Bus-Spannung (nur VSD/Modbus)
Temperatur U-Phase (nur VSD/Modbus – LS)
Temperatur V-Phase (nur VSD/Modbus – LS)
Temperatur W-Phase (nur VSD/Modbus – LS)
(nur VSD/Modbus – DA)
Kühlkörpertemperatur
(nur VSD/Modbus – LS)
Austreibertemperatur
Umgebungstemperatur (nur VSD/Modbus)
Platine
Werte
Leistung Regelung
Stellung Leistungsschieber (Kolbenverdichter
ausgenommen)
Vi-Verhältnis (SAB 157HR, SABflex, SABCube)
Stellung Vi-Schieber Steuerung (nur Auto Vi)
Gleitbewegung
15/57
