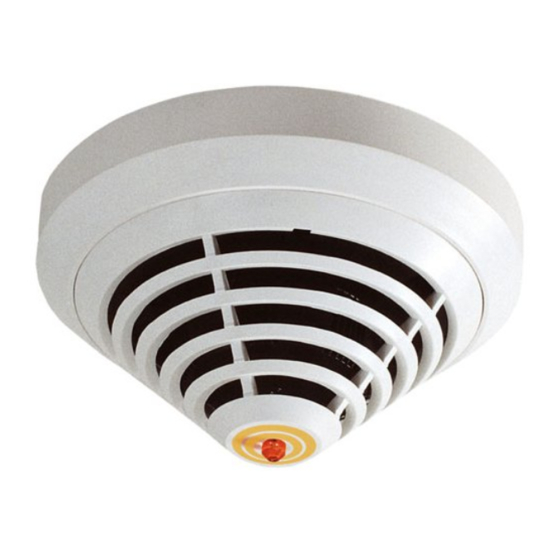

Bosch AVENAR detector 4000 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für AVENAR detector 4000:
- Betriebsanleitung (40 Seiten) ,
- Bedienungsanleitung (20 Seiten) ,
- Bedienungsanleitung (36 Seiten)
Verwandte Anleitungen für Bosch AVENAR detector 4000
Inhaltszusammenfassung für Bosch AVENAR detector 4000

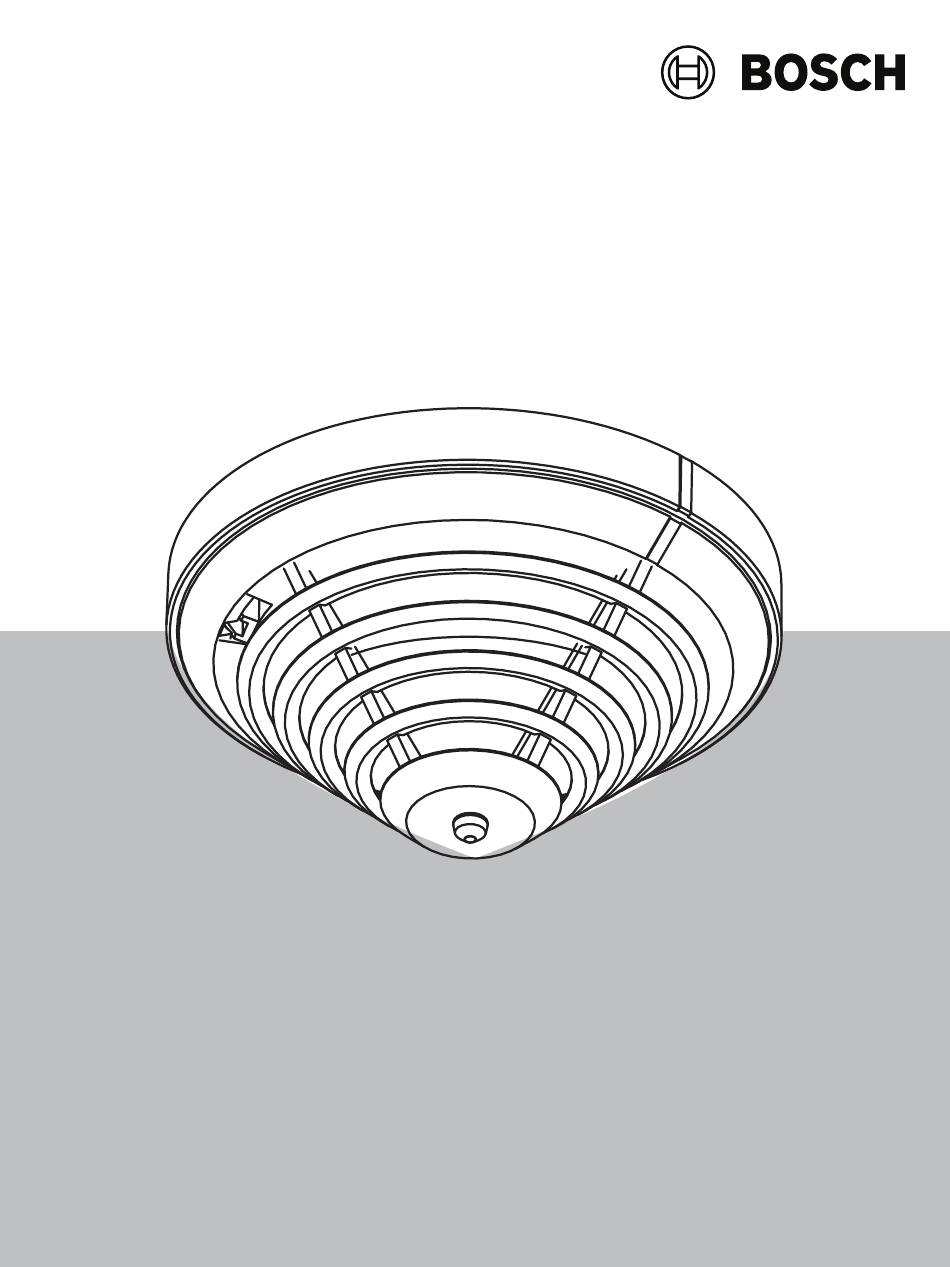

- Seite 1 AVENAR detector 4000 FAP‑425‑O|FAP‑425‑O‑R|FAP‑425‑OT|FAP‑425‑OT‑R|FAP‑425‑DO‑R| FAP‑425‑DOT‑R|FAP‑425‑DOTC‑R|FAP‑425‑DOTCO‑R|FAH‑425‑T‑R Bedienungsanleitung...
- Seite 3 AVENAR detector 4000 Inhaltsverzeichnis | de Inhaltsverzeichnis Produktbeschreibung Systemübersicht Systembeschreibung Funktionsbeschreibung der Sensorik 2.2.1 Optischer Sensor (Rauchmelder) 2.2.2 Thermischer Sensor (Wärmemelder) 2.2.3 Chemischer Sensor (Gassensor) zweifarbige LED Leistungsmerkmale Kompatibilität Zubehör 2.6.1 Meldersockel 2.6.2 Meldersockelsirenen 2.6.3 Akustische/optische Alarme 2.6.4 Melderparallelanzeigen 2.6.5 Linienabschlussmodule 2.6.6...
- Seite 4 | Inhaltsverzeichnis AVENAR detector 4000 Entsorgung Technische Daten 2023-06 | 07 | F.01U.308.762 Bosch Sicherheitssysteme GmbH Bedienungsanleitung...
- Seite 5 Alle Melder der AVENAR detector 4000 Serie eignen sich als technische Maßnahme zur Vermeidung von Falschalarmen. AVENAR detector 4000 ist sowohl für die Aufputz‑ als auch für die Unterputzmontage geeignet und bietet separate Befestigungspunkte für Hohldecken‑ und Unterputzdosen. Standards Alle Geräte erfüllen EN 54-17: Kurzschlussisolatoren.
- Seite 6 2 Temperatursensor 5 Leiterplatte mit Auswerteelektronik 3 Chemischer Sensor (im Querschnitt 6 Meldersockel verdeckt) Systembeschreibung Bis zu drei Kenngrößen sind in den Meldervarianten von AVENAR detector 4000: – Optisch (für Rauch): O – Dual-optisch (für Rauch): DO – Thermisch (für Wärme): T –...
- Seite 7 AVENAR detector 4000 Systemübersicht | de Funktionsbeschreibung der Sensorik 2.2.1 Optischer Sensor (Rauchmelder) Der optische Sensor arbeitet nach dem Streulichtverfahren. Eine Leuchtdiode sendet Licht in die Messkammer, wo es von der Labyrinthstruktur absorbiert wird. Im Brandfall tritt Rauch in die Messkammer ein. Das Licht wird an den Rauchpartikeln gestreut und trifft auf die Photodiode, die die Lichtmenge in ein proportionales elektrisches Signal umwandelt.
- Seite 8 Anschaltbedingungen und unter Beachtung der LSN-Systemgrenzen an andere Zentralen bzw. an deren Empfangsmodule. Hinweis! Die dual-optischen Melder der Serie AVENAR detector 4000 können nicht mit der Zentralensteuerung FPA-5000 des Typs A verwendet werden. 2023-06 | 07 | F.01U.308.762...
- Seite 9 Zubehör 2.6.1 Meldersockel Die Melder der Serie AVENAR detector 4000 werden in einem der folgenden Meldersockel betrieben. Die Meldersockel sind sowohl für die Aufputz- als auch für die Unterputzmontage geeignet. Es gibt separate Befestigungspunkte für Hohlraum- und Unterputzdosen. Darüber hinaus passen sie auf alle gängigen Bohrmuster.
- Seite 10 | Systemübersicht AVENAR detector 4000 MSC 420 MSC 420 Sockelerweiterung mit Feuchtraumdichtung ist für die Aufputzkabelzuführung über Kabelschutzrohre konzipiert. Er verfügt über zwei gegenüberliegende, vorgestanzte Einführungsstellen mit einem Durchmesser von 20 mm und zwei weitere gegenüberliegende, vorbereitete Einführungsstellen für Durchmesser bis 28 mm.
- Seite 11 AVENAR detector 4000 Systemübersicht | de FAA‑420‑RI‑ROW Für Einsatzbereiche, bei denen der automatische Melder nicht sichtbar oder in Zwischendecken oder ‑böden eingebaut ist. FAA‑420‑RI‑DIN Für Einsatzbereiche, bei denen der automatische Melder nicht sichtbar oder in Zwischendecken oder ‑böden eingebaut ist. Diese Ausführung entspricht DIN 14623.
- Seite 12 | Systemübersicht AVENAR detector 4000 FLM-420-EOL2W-W Das FLM-420-EOL2W-W ist ein 2-adriges EOL-Modul. 2.6.6 Montage- und Schutzzubehör Trägerplatten Die Trägerplatten sind aus 1,8 mm dickem ABS-Kunststoff und werden zwischen Meldersockel und Decke geklemmt. TP4 400 Trägerplatte Die TP4 400 Trägerplatte ist für eine Montagehöhe bis 4 m vorgesehen und ist für Etiketten bis zu einer Größe von ca.
- Seite 13 AVENAR detector 4000 Grundsätzliche Montage‑ und Planungshinweise | de SSK 400 Staubschutzkappe Man benötigt die Staubschutzkappe SSK 400 während Bauarbeiten, um einen montierten Meldersockel, mit oder ohne Meldermodul, vor Verschmutzung zu schützen. Die Schutzkappe aus Polypropylen (PP) wird auf den montierten Meldersockel geschoben.
- Seite 14 Betriebsspannung versorgt wird. Hinweis! Betriebstemperatur Bei Verwendung von AVENAR detector 4000 in Kombination mit AVENAR all-in-one 4000 ist die Betriebstemperatur von -10 °C bis +55 °C zu beachten. Programmierung Das Programmieren erfolgt bei Zentralen mit der Linientechnik LSN Improved Version über einen an die Brandmelderzentrale mit FSP-5000-RPS (Remote Programming System) angeschlossenen PC oder Laptop.
- Seite 15 AVENAR detector 4000 Programmierung | de FAP-425-DOTC-R und FAP-425-DOTCO-R Hinweis! Die Standardeinstellung für FAP-425-DOTC-R und FAP-425-DOTCO-R in FSP-5000-RPS ist Hotelzimmer/Raucherzimmer. Montageort Meldertyp Empfindlichkeit Standard Temperatur (T) Optisch (O) Chemisch (C) Büro nach der Arbeitszeit O, T , C hoch (A2R)
- Seite 16 | Programmierung AVENAR detector 4000 Montageort Meldertyp Empfindlichkeit Standard Temperatur (T) Optisch (O) Chemisch (C) Optischer + thermischer + O, T , C niedrig mittel hoch VdS 6019 diff CO-Sensor: geringe Empfindlichkeit** Thermischer und CO- niedrig hoch VdS 6018...
- Seite 17 AVENAR detector 4000 Programmierung | de FAP‑425‑DOT‑R/FAP‑425‑OT‑R/FAP‑425‑OT Hinweis! Die Standardeinstellung von FAP-425-DOT-R, FAP-425-OT-R und FAP-425-OT in FSP-5000-RPS ist Büro Tagesmodus. Montageort Meldertyp Empfindlichkeit Standard Temperatur (T) Optisch (O) Büro nach der Arbeitszeit O, T hoch (A2R) hoch EN 54-5, EN 54-7,...
- Seite 18 | Programmierung AVENAR detector 4000 FAP‑425‑DO‑R/FAP‑425‑O‑R/FAP‑425‑O Hinweis! Die Standardeinstellung von FAP-425-DO-R, FAP-425-O-R und FAP-425-O in FSP-5000-RPS ist Mittel. Montageort Empfindlichkeit Büro nach der Arbeitszeit hoch Hotelzimmer/Raucherzimmer niedrig Büro Tagesmodus mittel Serverraum hoch Produktionsstätten niedrig Lagerhaus ohne Verkehr mit Verbrennungsmotoren...
- Seite 19 AVENAR detector 4000 Programmierung | de FAH‑425‑T‑R Hinweis! EN 54 Teil 5 Die Standardeinstellung von FAH-425-T-R in FSP-5000-RPS ist A2R. Empfindlichkeit Beschreibung Typische Anwendungstemperatur: 25 °C, T , Höhe bis 6 m diff Typische Anwendungstemperatur: 25 °C, only T , Höhe bis 6 m Typische Anwendungstemperatur: 25 °C, T , Höhe 6 m bis 7,5 m...
- Seite 20 | Anschaltung AVENAR detector 4000 Anschaltung Sockelmontage Die Meldersockel werden mit zwei Schrauben im Abstand von ca. 55 mm auf den ebenen, trockenen Untergrund geschraubt. Für Kabelzuführung auf Putz brechen Sie die vorbereiteten Eingänge (X) am Gehäuse heraus. Für Kabelzuführung unter Putz führen Sie die Kabel durch die Öffnung in der Sockelmitte.
- Seite 21 AVENAR detector 4000 Anschaltung | de 5.2.1 Verdrahtung des MS 400/MS 400 B LSN +/L..b max. 30 V DC a1/a2 (LSN -/L..a) – max. 3 m FAA-420-RI gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -) rot, Anschluss an +V schwarz, Anschluss an 0 V grün, Anschluss an Schirmbeidraht...
- Seite 22 | Anschaltung AVENAR detector 4000 max. 30 V DC 1 A / 30 V DC NC NO b1 | b2 (LSN +) a1/a2 (LSN -) gelb, Anschluss an b1/b2 (LSN +) weiß, Anschluss an a1/a2 (LSN -) grün, Anschluss an Schirmbeidraht...
- Seite 23 AVENAR detector 4000 Anschaltung | de Abbildung 5.1: Aktivierung der Entnahmesicherung 1 Entnahmesicherung (X) vor dem Ausbrechen. 3 Entnahmesicherung (X) angebracht, aber deaktiviert. 5 Entnahmesicherung aktiviert Melder entfernen Unverriegelte Meldereinsätze werden demontiert, indem man sie nach links dreht und aus dem Sockel nimmt.
- Seite 24 | Anschaltung AVENAR detector 4000 Drehschaltereinstellung Adresse Betriebsart (Modus) 0 0 0 Ring/Stich im Modus LSN improved mit automatischer Adresseinstellung (T-Tapping nicht möglich) = Auslieferungszustand 0 0 1 Ring/Stich/T-Tapping im Modus LSN improved mit manueller Adresseinstellung (im Beispiel 2 5 4 dargestellte Adresse = 131)
- Seite 25 Störungen und zur Beschädigung der Melderparallelanzeige führen. a) Stellen Sie sicher, dass die maximale Stromspeisung von 30 mA nicht überschritten wird. b) Verwenden Sie punktförmige, automatische Melder von Bosch mit einem internen Widerstand, der die Stromaufnahme begrenzt. Vor der Montage die Kappe von der Sockelplatte abnehmen Den Schnapphaken durch Eindrücken mit einem flachen Gegenstand entriegeln und die...
- Seite 26 | Anschaltung AVENAR detector 4000 Technische Daten FAA‑420‑RI‑ROW FAA‑420‑RI‑DIN Betriebsspannung Abhängig von Stromspeisung – Betriebsmodus 1: Abhängig von Stromspeisung – Betriebsmodus 2: 8,5 bis 33 V DC – Betriebsmodus 3: 11 bis 33 V DC Stromspeisung 3 bis 30 mA – Betriebsmodus 1: 3 bis 30 mA – Betriebsmodus 2: 11 bis 14 mA...
- Seite 27 AVENAR detector 4000 Anschaltung | de Modus Klemmenanschluss Alarmzustand Die Melderparallelanzeige zeigt ein rotes Dauerlicht. Die Melderparallelanzeige zeigt ein blinkendes rotes Licht. Betrieb nur in Modus 1 und 3, wenn eine Verbindung mit LSN-Meldern besteht. Die Kappe auf die Sockelplatte so aufsetzen, dass die zwei Haken in die Schlitze eingeführt werden.
- Seite 28 | Bestellübersicht AVENAR detector 4000 Bestellübersicht Meldervarianten Typenbezeichnung Bezeichnung Sachnummer FAP-425-O Optischer Rauchmelder, nur automatische F.01U.307.725 Adresseinstellung FAP-425-O-R Optischer Rauchmelder, automatische und manuelle F.01U.307.726 Adresseinstellung FAP-425-OT Mehrsensormelder optisch/thermisch, nur F.01U.307.727 automatische Adresseinstellung FAP-425-OT-R Mehrsensormelder optisch/thermisch, automatische F.01U.307.728 und manuelle Adresseinstellung...
- Seite 29 AVENAR detector 4000 Bestellübersicht | de Typenbezeichnung Bezeichnung Sachnummer FLM-420-EOL4W-D EOL-Modul LSN F.01U.083.618 TP4 400 Trägerplatte zur Melderkennzeichnung, Montagehöhe 4.998.084.709 bis 4 m (1 Liefereinheit = 50 Stück) TP8 400 Trägerplatte zur Melderkennzeichnung, Montagehöhe 4.998.084.710 bis 8 m (1 Liefereinheit = 50 Stück) SK 400 Schutzkorb, gegen mechanische Beschädigung 4.998.025.369...
- Seite 30 Bestimmungen der DIN VDE 0833, die bezüglich der Wartungsintervalle auf Angaben des Geräteherstellers verweist. – Wartungs‑ und Inspektionsarbeiten sollten regelmäßig und von geschultem Fachpersonal ausgeführt werden. – Bosch empfiehlt mindestens 1 x jährlich eine Funktions- und Sichtprüfung. Überprüfung Meldertyp FAP-425-DOTCO-R, FAP-425-DOT-R, FAP-425-DO-R,...
- Seite 31 AVENAR detector 4000 Wartung und Service | de Überprüfung Meldertyp FAP-425-DOTCO-R, FAP-425-DOT-R, FAP-425-DO-R, FAH-425-T-R FAP-425-DOTC-R FAP-425-OT-R, FAP-425-O-R, FAP-425-OT FAP-425-O Sichtkontrolle der Befestigung Sichtkontrolle auf Beschädigung Kontrollieren, dass der Überwachungsbereich nicht eingeschränkt wurde, z. B. durch Regale o. Ä. Auslösen mit Heißluft Auslösung mit Prüfaerosol Auslösen mit CO-Prüfgas...
- Seite 32 | Wartung und Service AVENAR detector 4000 Typenbezeichnung Farbcode FAP-425-DOTCO-R 2 x Pastellblau FAP-425-DOTC-R 2 x gelb FAP-425-DOT-R 2 x schwarz FAP-425-OT-R | Schwarz FAP-425-OT FAP-425-DO-R 2 x grau FAP-425-O-R | FAP-425-O FAH-425-T-R Prüfverfahren Für die Branderkennung nutzen die Melder das Zeitverhalten der Brandkenngrößen, das deutlich vom Zeitverhalten der Störgrößen abweicht.
- Seite 33 AVENAR detector 4000 Wartung und Service | de – Alle anderen Meldervarianten: Auslösen des Temperatursensors mit dem Prüfgerät für Wärmemelder. 7.2.2 Prüfverfahren für chemischen Sensor und Temperatursensor Sequentielle Revision Wählen Sie bei der Brandmelderzentrale im Menü Revision die Option Sequentielle Revision aus.
- Seite 34 | Wartung und Service AVENAR detector 4000 Optik-Wert (Anzeige des aktuellen Verschmutzungsgrads) 0 - 350 Normaler Arbeitsbereich 351 - 450 Leichte Verschmutzung: Melder demnächst austauschen 451 - 510 Starke Verschmutzung: Melder umgehend austauschen >511 O-Störung: Optischer Sensor ist abgeschaltet.
- Seite 35 AVENAR detector 4000 Technische Daten | de – ID: Die eindeutige 10‑stellige Nummer zum Identifizieren des Melders durch Diagnosebildschirm oder Remote Services bei Verbindung mit der Zentrale. – Der EMV-Wert zeigt den EMV-Grad an. Der aktuelle EMV-Wert (kurzzeitige Messung) wird während oder unmittelbar nach der Montage des Melders verwendet.
- Seite 36 | Technische Daten AVENAR detector 4000 FAP-425- FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAH-425 DOTCO-R -DOTC-R -DOT-R -DO-R -OT-R -O-R -T-R Brandgasmess Zwei optische Sensoren Verschmutzung serkennung Ruhewertnachf ührung des optischen Sensors Betriebsumsch altung/ Sensorabschalt ung im optischen Teil...
- Seite 37 AVENAR detector 4000 Technische Daten | de Umgebungsbedingungen FAP-425- FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAH-425 DOTCO-R -DOTC-R -DOT-R -DO-R -OT-R -O-R -T-R Überwachungs 120 m 40 m² bereich (m2) (VdS- Richtlinien beachten) Montagehöhe Max.. 16 m 0 m –...
- Seite 38 | Technische Daten AVENAR detector 4000 FAP-425- FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAP-425 FAH-425 DOTCO-R -DOTC-R -DOT-R -DO-R -OT-R -O-R -T-R Versandgewic 122 g 122 g 112 g 111 g 111 g 108 g 110 g 107 g...
- Seite 40 Bosch Sicherheitssysteme GmbH Robert-Bosch-Ring 5 85630 Grasbrunn Germany www.boschsecurity.com © Bosch Sicherheitssysteme GmbH, 2023 Building solutions for a better life. 202306221906...
