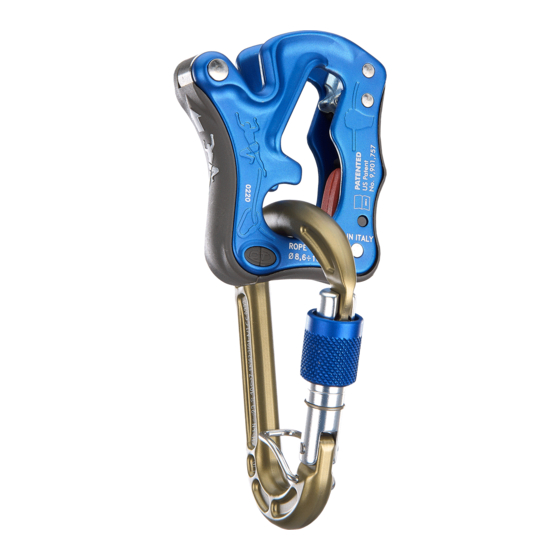

CLICK
EN Single rope belay / Rappel device
IT
Assicuratore / Discensore per corda singola
FR Assereur / Descendeur pour corde à simple
DE Sicherungs- und Abseilgerät für Einzelseile
ES Asegurador / Descensor para cuerda simple
PT
Segurador / Equipamento de descida para corda única
SE Säkrings-/Nedfirningsutrustning med ett rep
FI
Varmistin / Laskeutumislaite ainoalle köydelle
NO Feste- / Rapelleringsanordning for enkelt tau
DK Sikring / Nedstigning med enkelt reb
NL Zekerings-/Afdaalapparaat voor enkeltouw
SI
Varovalo / Pripomoček za spuščanje po enojni vrvi
SK Poistka / Zlaňovanie na jednom povraze
CZ Jistící / Slaňovací zařízení pro jednoduché lano
CN 单绳 保护/下降 设备
シングルロープビレイ / ラペリング用具
JP
MADE IN ITALY
EN 15151-2:2012
PATENTED
=
G
+
Climbing Technology by Aludesign S.p.A. via Torchio 22
24034 Cisano B.sco BG ITALY
UP
S
www.climbingtechnology.com
Member of
IST12-2D645CT_rev.14 04-22
cover
1/36
