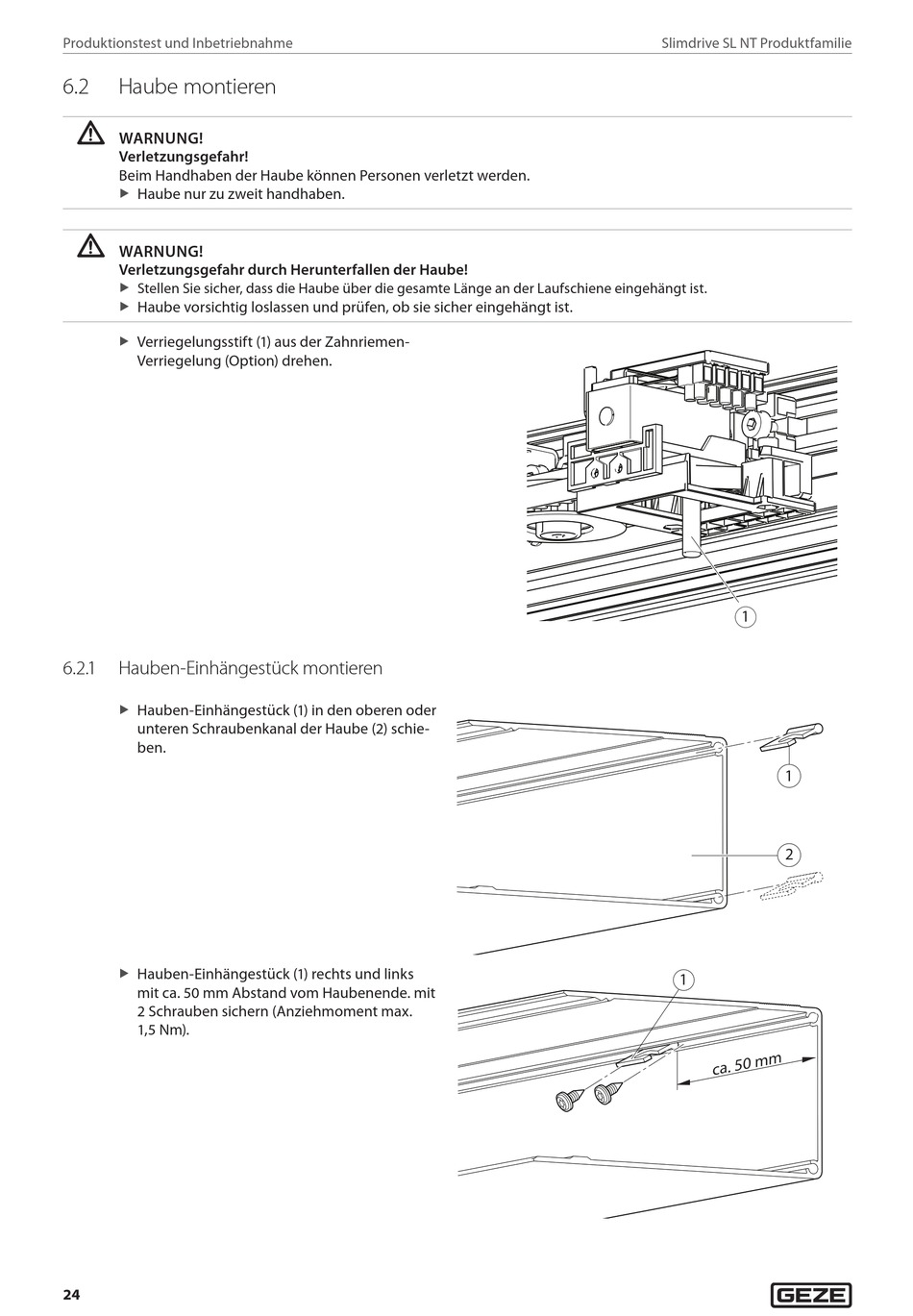

Produktionstest und Inbetriebnahme
6.2
Haube montieren
WARNUNG!
Verletzungsgefahr!
Beim Handhaben der Haube können Personen verletzt werden.
Haube nur zu zweit handhaben.
X
WARNUNG!
Verletzungsgefahr durch Herunterfallen der Haube!
Stellen Sie sicher, dass die Haube über die gesamte Länge an der Laufschiene eingehängt ist.
X
Haube vorsichtig loslassen und prüfen, ob sie sicher eingehängt ist.
X
Verriegelungsstift (1) aus der Zahnriemen-
X
Verriegelung (Option) drehen.
6.2. 1
Hauben-Einhängestück montieren
Hauben-Einhängestück (1) in den oberen oder
X
unteren Schraubenkanal der Haube (2) schie-
ben.
Hauben-Einhängestück (1) rechts und links
X
mit ca. 50 mm Abstand vom Haubenende. mit
2 Schrauben sichern (Anziehmoment max.
1,5 Nm).
24
Slimdrive SL NT Produktfamilie
1
1
2
1
m
c a . 5 0 m
