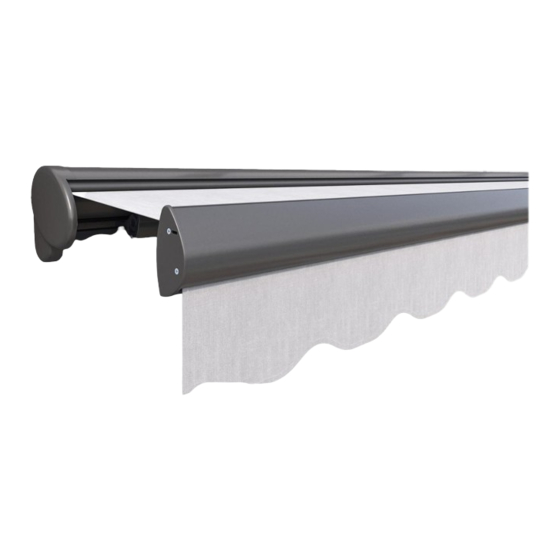

Varisol 250 Reparaturanleitung

Gelenkarmmarkise/gelenkarmerneuerung

Diese Anleitung herunterladen

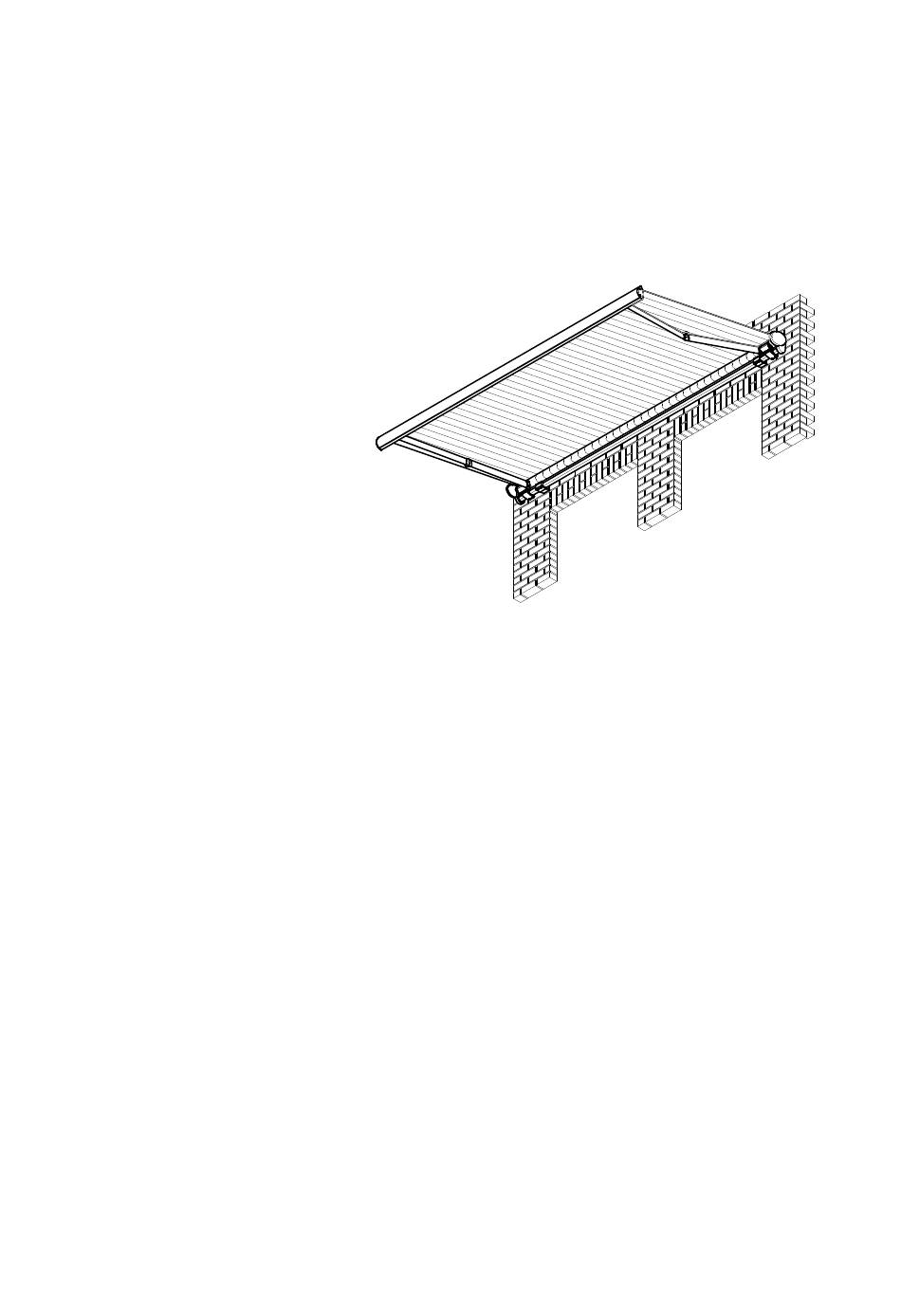

Gelenkarmmarkise 250

Reparaturanleitung Gelenkarmerneuerung

Inhalt

1. Werkzeug, das Sie für die Reparatur benötigen

2. Vor der Demontage des Gelenkarmes

3. Demontage des defekten Gelenkarmes (Fallstange)

4. Demontage des defekten Gelenkarmes (Armlager)

5. Montage des neuen Gelenkarmes (Armlager)

6. Montage des neuen Gelenkarmes (Fallstange)

7. Ausrichten des neuen Gelenkarmes

Stand 02.11.2005

Seite 1 Stand 02.11.2005 Gelenkarmmarkise 250 Reparaturanleitung Gelenkarmerneuerung Inhalt 1. Werkzeug, das Sie für die Reparatur benötigen 2. Vor der Demontage des Gelenkarmes 3. Demontage des defekten Gelenkarmes (Fallstange) 4. Demontage des defekten Gelenkarmes (Armlager) 5. Montage des neuen Gelenkarmes (Armlager) 6. Montage des neuen Gelenkarmes (Fallstange)
Seite 2 1. Werkzeug, das Sie für die Montage benötigen Zollstock und Bleistift • Standfeste Leitern • Ring- bzw. Maulschlüssel Größe 19 , 17 + 13 • Innensechskantschlüssel Größe 6 • Kreuzschlitzschraubendreher • 2. Vor der Demontage des defekten Gelenkarmes Lassen Sie die Markise ganz ausfahren, so dass das Markisentuch locker durchhängt und die Gelenkarme entspannt sind.
Seite 3 5. Montage des neuen Gelenkarmes (Armlager) Geben Sie das untere Ende des Gelenkarmes ihrem Kol- legen in die Hand und steigen Sie mit dem oberen Ende (Armgabel) die Leiter hoch. Schieben Sie die Armgabel (1) auf das Armlager und stecken Sie die Exenterschraube (2) von oben ein.
