Varisol T200 Reparaturanleitung Seite 3

• Lassen Sie den Markisenkasten vorsichtig in den Montagekonsolen herunter hängen.
Hängen Sie den Markisenkasten aus und legen diesen auf bereitgestellte Ablageböcke.
•

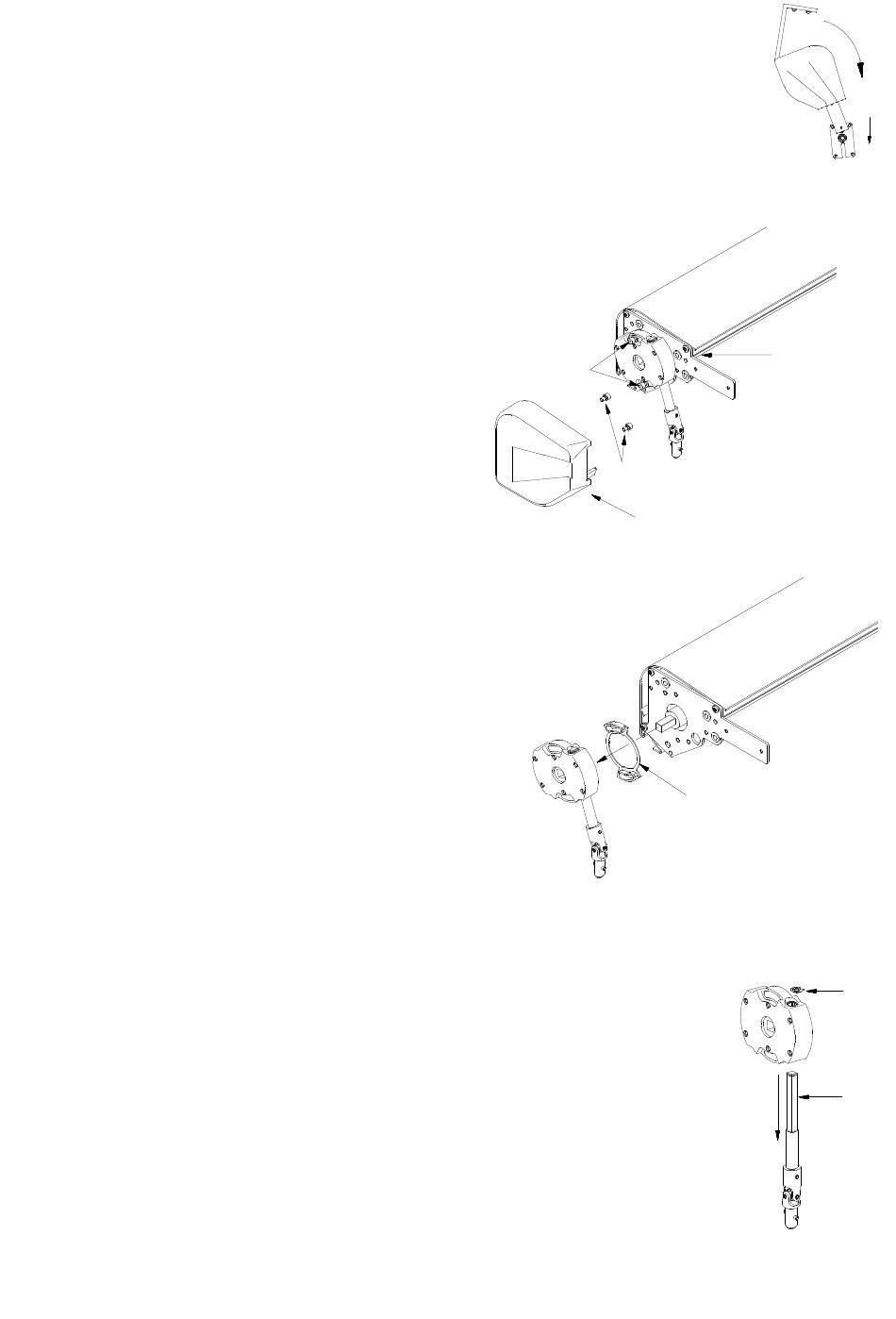

3. Demontage des defekten Getriebes
• Lösen Sie die beiden Schrauben (1) von innen
und nehmen Sie die Kastenseitenkappe (2) ab.
Lösen Sie die Schrauben (3) die das Getriebe
•
mit dem Seitenlager verbinden.
Nehmen Sie das Getriebe und die Unterlegscheibe (4)
•
seitlich herunter.
Lösen Sie den Sicherungsring (5) und ziehen Sie die Getriebestange (6) nach
•
unten heraus.
.
Seite 3 von 5
3
1
2
4
1
5
6
