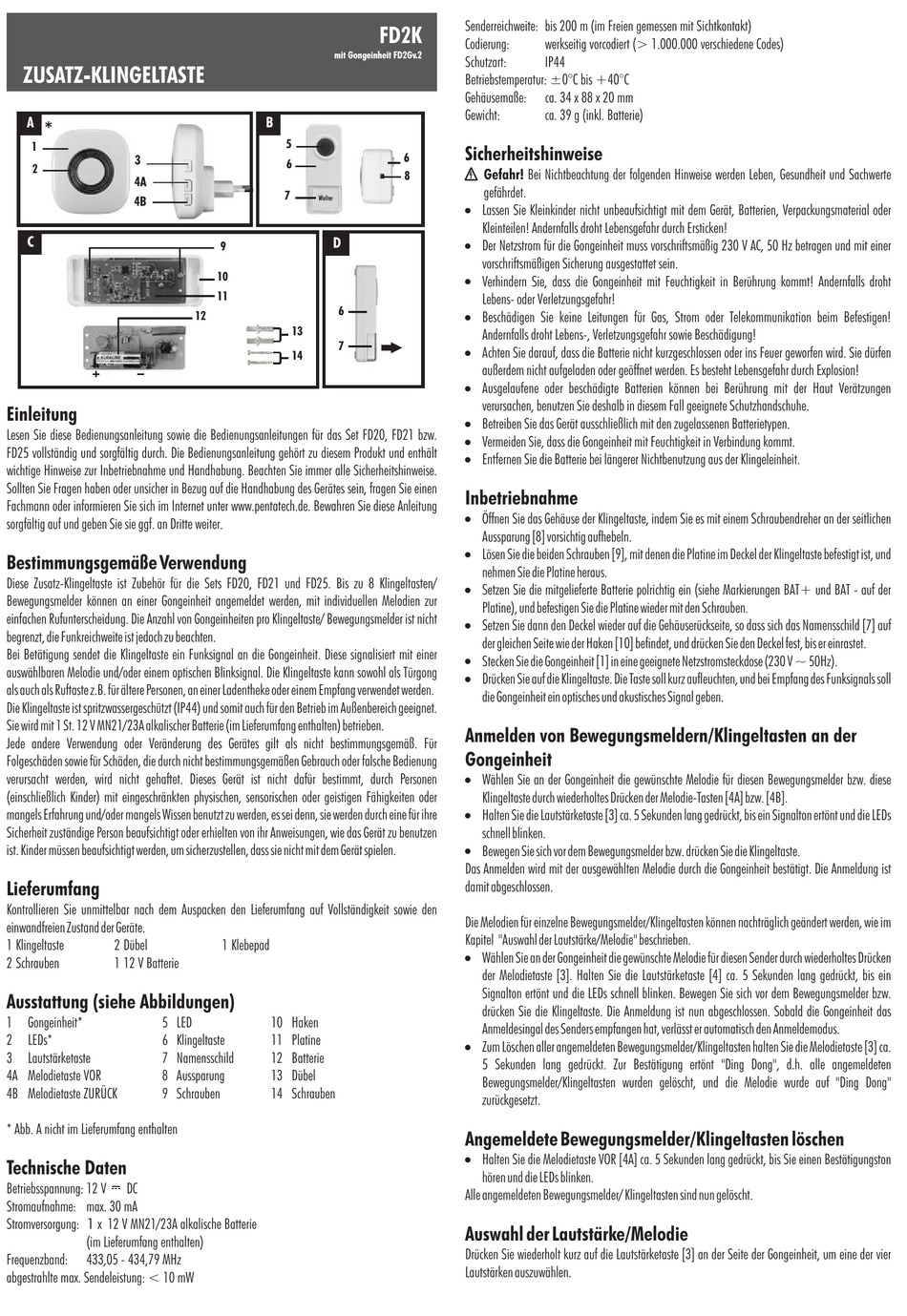

indexa FD2K Bedienungsanleitung

ZUSATZ-KLINGELTASTE
A
*
1
3
2
4A
4B
C
Einleitung
Lesen Sie diese Bedienungsanleitung sowie die Bedienungsanleitungen für das Set FD20, FD21 bzw.
FD25 vollständig und sorgfältig durch. Die Bedienungsanleitung gehört zu diesem Produkt und enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Beachten Sie immer alle Sicherheitshinweise.
Sollten Sie Fragen haben oder unsicher in Bezug auf die Handhabung des Gerätes sein, fragen Sie einen
Fachmann oder informieren Sie sich im Internet unter www.pentatech.de. Bewahren Sie diese Anleitung
sorgfältig auf und geben Sie sie ggf. an Dritte weiter.
Bestimmungsgemäße Verwendung
Diese Zusatz-Klingeltaste ist Zubehör für die Sets FD20, FD21 und FD25. Bis zu 8 Klingeltasten/
Bewegungsmelder können an einer Gongeinheit angemeldet werden, mit individuellen Melodien zur
einfachen Rufunterscheidung. Die Anzahl von Gongeinheiten pro Klingeltaste/ Bewegungsmelder ist nicht
begrenzt, die Funkreichweite ist jedoch zu beachten.
Bei Betätigung sendet die Klingeltaste ein Funksignal an die Gongeinheit. Diese signalisiert mit einer
auswählbaren Melodie und/oder einem optischen Blinksignal. Die Klingeltaste kann sowohl als Türgong
als auch als Ruftaste z.B. für ältere Personen, an einer Ladentheke oder einem Empfang verwendet werden.
Die Klingeltaste ist spritzwassergeschützt (IP44) und somit auch für den Betrieb im Außenbereich geeignet.
Sie wird mit 1 St. 12 V MN21/23A alkalischer Batterie (im Lieferumfang enthalten) betrieben.
Jede andere Verwendung oder Veränderung des Gerätes gilt als nicht bestimmungsgemäß. Für
Folgeschäden sowie für Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung
verursacht werden, wird nicht gehaftet. Dieses Gerät ist nicht dafür bestimmt, durch Personen
(einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder
mangels Erfahrung und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre
Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen
ist. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
Lieferumfang
Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den
einwandfreien Zustand der Geräte.
1 Klingeltaste 2 Dübel
2 Schrauben 1 12 V Batterie
Ausstattung (siehe Abbildungen)
1 Gongeinheit* 5 LED
2 LEDs* 6 Klingeltaste
3 Lautstärketaste 7 Namensschild
4A Melodietaste VOR 8 Aussparung
4B Melodietaste ZURÜCK 9 Schrauben
* Abb. A nicht im Lieferumfang enthalten
Technische Daten
Betriebsspannung: 12 V DC
Stromaufnahme: max. 30 mA
1
Stromversorgung: x 12 V MN21/23A alkalische Batterie
(im Lieferumfang enthalten)
Frequenzband: 433,05 - 434,79 MHz
abgestrahlte max. Sendeleistung: < 10 mW
mit Gongeinheit FD2Gv.2
B
5
6
7
D
9
10
11
6
12
13
7
14
1 Klebepad
10 Haken
11 Platine
12 Batterie
13 Dübel
14 Schrauben
Senderreichweite: bis 200 m (im Freien gemessen mit Sichtkontakt)
FD2K
Codierung: werkseitig vorcodiert (> 1.000.000 verschiedene Codes)
Schutzart: IP44
Betriebstemperatur: ±0°C bis +40°C
Gehäusemaße: ca. 34 x 88 x 20 mm
Gewicht: ca. 39 g (inkl. Batterie)
Sicherheitshinweise
6
Gefahr! Bei Nichtbeachtung der folgenden Hinweise werden Leben, Gesundheit und Sachwerte
8
gefährdet.
!
Lassen Sie Kleinkinder nicht unbeaufsichtigt mit dem Gerät, Batterien, Verpackungsmaterial oder
Kleinteilen! Andernfalls droht Lebensgefahr durch Ersticken!
!
Der Netzstrom für die Gongeinheit muss vorschriftsmäßig 230 V AC, 50 Hz betragen und mit einer
vorschriftsmäßigen Sicherung ausgestattet sein.
!
Verhindern Sie, dass die Gongeinheit mit Feuchtigkeit in Berührung kommt! Andernfalls droht
Lebens- oder Verletzungsgefahr!
!
Beschädigen Sie keine Leitungen für Gas, Strom oder Telekommunikation beim Befestigen!
Andernfalls droht Lebens-, Verletzungsgefahr sowie Beschädigung!
!
Achten Sie darauf, dass die Batterie nicht kurzgeschlossen oder ins Feuer geworfen wird. Sie dürfen
außerdem nicht aufgeladen oder geöffnet werden. Es besteht Lebensgefahr durch Explosion!
!
Ausgelaufene oder beschädigte Batterien können bei Berührung mit der Haut Verätzungen
verursachen, benutzen Sie deshalb in diesem Fall geeignete Schutzhandschuhe.
!
Betreiben Sie das Gerät ausschließlich mit den zugelassenen Batterietypen.
!
Vermeiden Sie, dass die Gongeinheit mit Feuchtigkeit in Verbindung kommt.
!
Entfernen Sie die Batterie bei längerer Nichtbenutzung aus der Klingeleinheit.
Inbetriebnahme
!
Öffnen Sie das Gehäuse der Klingeltaste, indem Sie es mit einem Schraubendreher an der seitlichen
Aussparung [8] vorsichtig aufhebeln.
!
Lösen Sie die beiden Schrauben [9], mit denen die Platine im Deckel der Klingeltaste befestigt ist, und
nehmen Sie die Platine heraus.
!
Setzen Sie die mitgelieferte Batterie polrichtig ein (siehe Markierungen BAT+ und BAT - auf der
Platine), und befestigen Sie die Platine wieder mit den Schrauben.
!
Setzen Sie dann den Deckel wieder auf die Gehäuserückseite, so dass sich das Namensschild [7] auf
der gleichen Seite wie der Haken [10] befindet, und drücken Sie den Deckel fest, bis er einrastet.
!
Stecken Sie die Gongeinheit [1] in eine geeignete Netzstromsteckdose (230 V ~ 50Hz).
!
Drücken Sie auf die Klingeltaste. Die Taste soll kurz aufleuchten, und bei Empfang des Funksignals soll
die Gongeinheit ein optisches und akustisches Signal geben.
Anmelden von Bewegungsmeldern/Klingeltasten an der
Gongeinheit
!
Wählen Sie an der Gongeinheit die gewünschte Melodie für diesen Bewegungsmelder bzw. diese
Klingeltaste durch wiederholtes Drücken der Melodie-Tasten [4A] bzw. [4B].
!
Halten Sie die Lautstärketaste [3] ca. 5 Sekunden lang gedrückt, bis ein Signalton ertönt und die LEDs
schnell blinken.
!
Bewegen Sie sich vor dem Bewegungsmelder bzw. drücken Sie die Klingeltaste.
Das Anmelden wird mit der ausgewählten Melodie durch die Gongeinheit bestätigt. Die Anmeldung ist
damit abgeschlossen.
Die Melodien für einzelne Bewegungsmelder/Klingeltasten können nachträglich geändert werden, wie im
Kapitel "Auswahl der Lautstärke/Melodie" beschrieben.
!
Wählen Sie an der Gongeinheit die gewünschte Melodie für diesen Sender durch wiederholtes Drücken
der Melodietaste [3]. Halten Sie die Lautstärketaste [4] ca. 5 Sekunden lang gedrückt, bis ein
Signalton ertönt und die LEDs schnell blinken. Bewegen Sie sich vor dem Bewegungsmelder bzw.
drücken Sie die Klingeltaste. Die Anmeldung ist nun abgeschlossen. Sobald die Gongeinheit das
Anmeldesingal des Senders empfangen hat, verlässt er automatisch den Anmeldemodus.
!
Zum Löschen aller angemeldeten Bewegungsmelder/Klingeltasten halten Sie die Melodietaste [3] ca.
5 Sekunden lang gedrückt. Zur Bestätigung ertönt "Ding Dong", d.h. alle angemeldeten
Bewegungsmelder/Klingeltasten wurden gelöscht, und die Melodie wurde auf "Ding Dong"
zurückgesetzt.
Angemeldete Bewegungsmelder/Klingeltasten löschen
!
Halten Sie die Melodietaste VOR [4A] ca. 5 Sekunden lang gedrückt, bis Sie einen Bestätigungston
hören und die LEDs blinken.
Alle angemeldeten Bewegungsmelder/ Klingeltasten sind nun gelöscht.
Auswahl der Lautstärke/Melodie
Drücken Sie wiederholt kurz auf die Lautstärketaste [3] an der Seite der Gongeinheit, um eine der vier
Lautstärken auszuwählen.
