Seite 1: Inhaltsverzeichnis

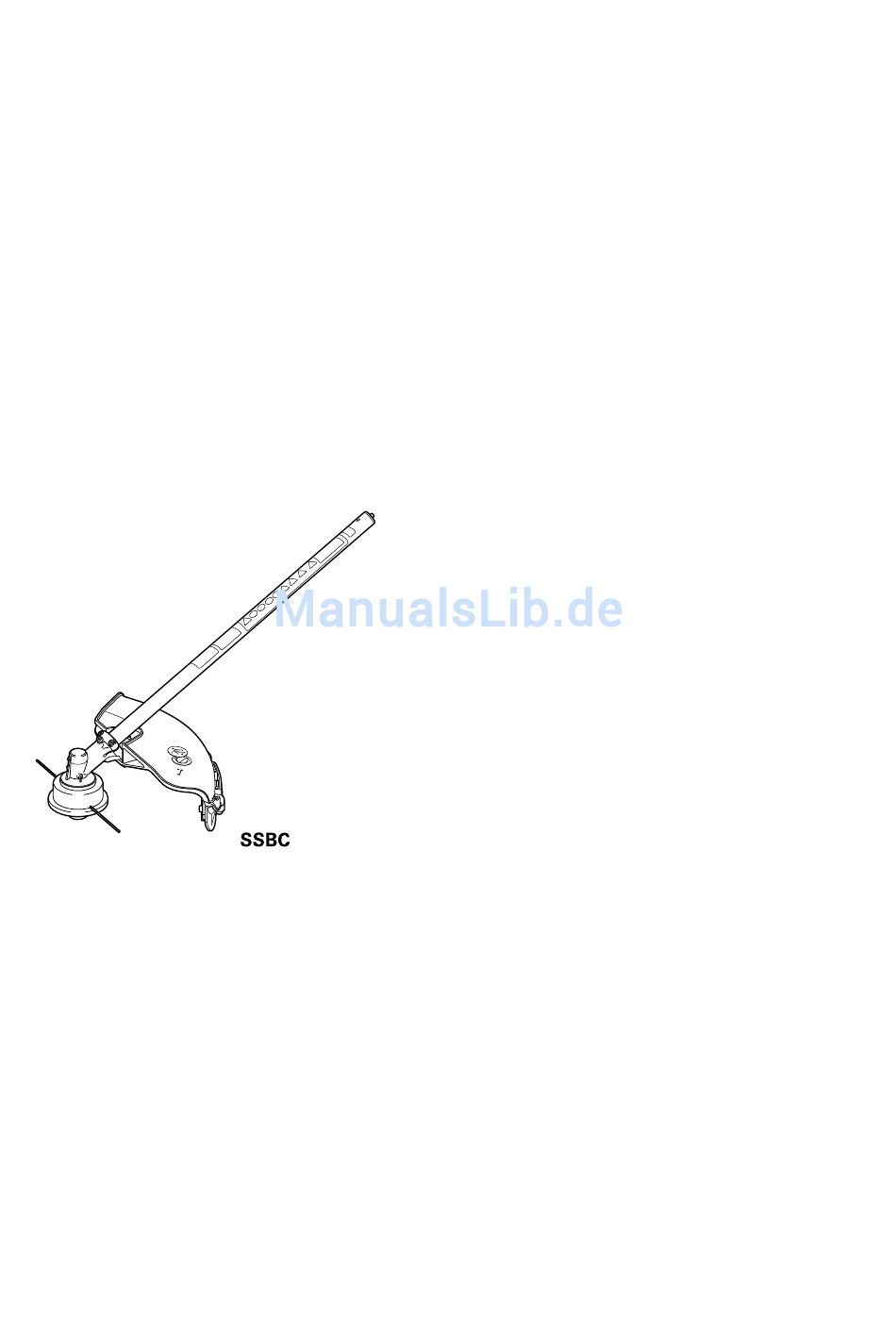

Motorsense (Anbaugerät) SSBC Betriebsanleitung Inhalt Originalanleitung Wichtige Informationen ······················ 2 1. Sicherheit ·································· 4 1.1 Warnungen ·········································· 4 1.2 Sicherheitsvorkehrungen ························ 6 1.3 Sicherheitsvorrichtungen und Schutzabdeckung ································ 13 1.4 Schutzausrüstung ······························· 14 1.5 Lärm ················································· 14 1.6 Vibration ············································ 14 2.
Seite 2: Wichtige Informationen
Wichtige Informationen Verwendungszweck Dieses Produkt (im Weiteren als Anbaugerät bezeichnet) ist darauf ausgelegt, am (separat erhältlichen) Antriebskopf angebracht zu werden, um damit Gras, Unkraut und Büsche zu mähen. Die Motorsense wird dazu an einem von uns zugelassenen Antriebskopf angebracht. Verwenden Sie die Motorsense nicht für andere Zwecke oder auf andere Weise. Antriebskopf (separat erhältlich) Zubehör Motorsense...
Seite 3: Wichtige Vorsichtsmaßnahmen Für Sicheres Arbeiten
● Vor der Verwendung müssen diese Bedienungsanleitung und das Handbuch zum Antriebskopf aufmerksam durchgelesen und verstanden werden. Erlauben Sie keiner Person, die den Inhalt dieses Handbuchs nicht verstehen kann, die Motorsense zu verwenden. ● Gehen Sie nicht anders vor, als in diesem Handbuch und im Handbuch zum Antriebskopf beschrieben. Wichtige Vorsichtsmaßnahmen für sicheres Arbeiten ●...
Seite 4: Sicherheit
1. Sicherheit 1.1 Warnungen Um die Motorsense richtig zu verwenden, befolgen Sie bitte die Anweisungen in diesem Handbuch. Aufkleber mit Warnhinweisen sind dort angebracht, wo mögliche Gefahren drohen. Die Warnungen in diesem Handbuch und die Aufkleber mit Warnhinweisen werden nach Gefährdungsgrad untergeteilt, wie in der Tabelle unten dargestellt.
Seite 5: Position Der Angebrachten Warnhinweisschilder
1.1.2 Warnetiketten  Warnhinweise für den Umgang mit dem Gerät (a) Diese Motorsense wird mit aufgebrachten Aufklebern mit Warnhinweisen geliefert, die auf wichtige zu beachtende Punkte hinweisen. Die Bedeutung der Warnetiketten müssen verstanden und in einer sicheren Umgebung gearbeitet werden, um Unfälle oder technische Probleme zu verhindern. (b) Die Motorsense nicht benutzen, bevor die Bedeutung der Warnetiketten verstanden wurde.
Seite 6: Sicherheitsvorkehrungen
1.2 Sicherheitsvorkehrungen 1.2.1 Allgemeine Sicherheitsvorkehrungen Bei der Bedienung der Motorsense sind zusätzlich zu den folgenden Sicherheitsvorkehrungen die Sicherheitsvorkehrungen des Handbuchs zum Antriebskopf zu beachten. GEFAHR Nicht zum Schneiden von Ästen u. dgl. verwenden. * Andernfalls können Sie durch herabfallende Äste oder durch die Motorsense verletzt werden. Motorsense nicht verwenden, wenn Sie müde sind oder unter Einfluss von Alkohol oder Medikamenten stehen.
Seite 7: Schutzkleidung
1.2.2 Schutzkleidung WARNUNG Während der Benutzung oder des Transports einen Schutzhelm tragen. * Andernfalls kann es zu Kopfverletzungen kommen. Während der Verwendung der Motorsense angemessene persönliche Schutzausrüstung tragen. * Andernfalls besteht Verletzungsgefahr. Während der Verwendung der Motorsense Schutzbrille tragen. Es ist empfehlenswert, auch einen Gesichtsschutz zu tragen. * Ohne diesen Schutz können durch aufgewirbelten Sand und umherfliegende Steine u.
Seite 8 WARNUNG Wenn in der Nähe von Hindernissen (Leitungen o.ä.) gemäht werden muss, die nicht entfernt werden können, beim Mähen darauf achten, dass das Messer diese Hindernisse nicht berührt. * Andernfalls können Sie durch den Zug hinfallen und mit dem Messer in Kontakt kommen, was zu ernsthaften Verletzungen führen kann. Oder umherfliegende Teile des Hindernisses können in Ihre Augen gelangen, was zu Verletzungen bis hin zur Blindheit führen kann.
Seite 9: Vorsichtsmaßnahmen Während Des Betriebs
1.2.5 Vorsichtsmaßnahmen während des Betriebs GEFAHR Die Motorsense nicht von einer unsicheren Standfläche aus bedienen, wie einer Leiter, einem Baum oder einem Fahrzeugdach. * Andernfalls können Sie von dort herunterfallen, die Motorsense fallen lassen und mit dem Schneidwerkzeug in Kontakt kommen, was zu einem Unfall führt. Stellen Sie beim Arbeiten gut sichtbar ein BETRETEN VERBOTEN-Schild auf, damit dritte Personen nicht näher als 15m an den Arbeitsbereich kommen.
Seite 10: Sicherheitshinweise Zur Wartung
WARNUNG Sollte das Schneidwerkzeug mit einem harten Gegenstand in Berührung gekommen sein, dann kontrollieren, ob das Schneidgerät gebochen/beschädigt ist oder sich Bolzen/Muttern gelöst haben. * Andernfalls kann der Bediener durch umherfliegende Teile des Schneidwerkzeugs oder durch das Schneidwerkzeug selbst schwer verletzt werden. Bei Wendemanövern oder Positionswechseln sollte sich der Bediener langsam bewegen, damit das Schneidwerkzeug nicht mit Personen oder Gegenständen in Berührung kommen kann.
Seite 11: Sicherheitshinweise Zur Fehlersuche
ACHTUNG Bei Austausch- oder Wartungsarbeiten am Schneidwerkzeug stets Arbeitshandschuhe tragen. * Andernfalls können Hände oder Finger abgetrennt werden. Verwenden Sie ein für diese Anwendung bestimmtes Schmierfett (JX Nippon Oil & Energy : MOLYNOC Nr.2). * Andernfalls können Getriebe u. dgl. beschädigt werden. 1.2.7 Sicherheitshinweise zur Fehlersuche GEFAHR Vor Fehlersuche stets erst Motor abschalten und Anbaugerät vom Antriebskopf...
Seite 12: Sicherheitshinweise Zur Aufbewahrung
1.2.9 Sicherheitshinweise zur Aufbewahrung WARNUNG Wenn das Anbaugerät am Aufhänger der Rohrkappe aufbewahrt wird, Gerät nicht schwingen oder daran ziehen. Oder aber Gerät an einem stabilen Bügel befestigen. * Andernfalls kann es herabfallen und es besteht Verletzungsgefahr. ACHTUNG Bei Stahlmesser (optional): Für Aufbewahrung Transportschutz (optional) am Stahlmesser (optional) anbringen.
Seite 13: Sicherheitsvorrichtungen Und
1.3 Sicherheitsvorrichtungen und Schutzabdeckung 1.3.1 Sicherheitseinrichtungen (Stopp- Vorrichtungen) Um die Motorsense im Falle eines Unfalls oder einer kritischen Situation zu stoppen, kann das Schneidwerkzeug mittels der nachstehenden Stopp-Vorrichtungen angehalten werden. Der Antriebskopf verfügt über einen Gashebel und Start/Stopp-Schalter als Stopp-Vorrichtungen. Nähere Informationen finden Sie im Handbuch des Antriebskopfs.
Seite 14: Schutzausrüstung
1.4 Schutzausrüstung Bei der Bedienung der Motorsense stets folgende Schutzausrüstung tragen. (a) Helm Schutzhelm (b) Zweckmäßige Arbeitskleidung (Hose und Jacke mit Schutzbrille langen Ärmeln und Beinen aus robustem Material) Gehörschutz Gesichtsschild (c) Sicherheitsschuhe (oder stabile Stiefel mit rutschfester Sohle) (Sicherheitsschuhe mit Stahlkappen sind empfohlen.) Arbeitsanzug Beinschutz...
Seite 15: Aufbau
2. Aufbau 2.1 Name der Teile und ihre Funktion Die Motorsense ist ein Gerät, das als Anbaugerät an einem Antriebskopf (separat erhältlich) angebracht werden kann. Im Folgenden sehen Sie den Aufbau des Anbaugeräts und Bezeichnungen und Funktionen der Teile. Bezeichnung Beschreibung Nylonfadenschneider Rotiert mit hoher Geschwindigkeit und mäht Gras, Unkraut, Büsche u.
Seite 16: Weitere Teile
2.3 Weitere Teile Nachstehend wird das beiliegende Material aufgeführt. Zum Antriebskopf siehe Handbuch des Antriebskopfs. ■ Beiliegendes Material Betriebsanleitung (dieses Nylonfadenschneider Messerhalter Handbuch) Messerschutz (nur für Australien) Platte (nur für Australien) Feststellschraube (nur für Australien) 4 St. 2.4 Optional (separat erhältlich) Hinweis ●...
Seite 17: Modell Und Position Der Serien-Nr
2.5 Modell und Position der Serien-Nr. Diese Bedienungsanleitung ist für Anbaugeräte der gleichen Serie bestimmt. Bestimmen Sie das Modell Ihres Anbaugeräts auf dem Typenschild am Maschinenkörper und lesen Sie die entsprechenden Abschnitte. Serien-Nr. (Siehe “10. Kundendienst”). Sie benötigen diese Seriennummer zur Bestellung von Teilen sowie bei technischen Fragen oder Nachfragen zur Garantie.
Seite 18: Installation Und Einstellung
Das Anbaugerät darf nur an von uns zugelassenen Geräten angebracht werden (siehe unten). Für nähere Informationen siehe nachstehende Tabelle. Hersteller Von uns zugelassener Antriebskopf Thai Honda Manufacturing Co.,Ltd. UMC425E Thai Honda Manufacturing Co.,Ltd. UMC435E Thai Honda Manufacturing Co.,Ltd. UMC425U Thai Honda Manufacturing Co.,Ltd.
Seite 19: Ankuppeln
3.1.2 Ankuppeln Feststellschraube [1] des Antriebskopfs lösen. Außenkante (Überstand) [2] am Ende des Rohrs am Schlitz des Schaftgehäuses [3] ausrichten und bei Etikettenposition [4] einstecken. Sicherstellen, dass der Feststellknopf [5] in der Ausgangsposition eingerastet ist und anschließend Feststellschraube [1] des Antriebskopfs anziehen.
Seite 20 3.1.3 Entfernen Feststellschraube [1] des Antriebskopfs lösen. Feststellknopf [5] anheben und drehen. Anschließend kann der Feststellknopf im und gegen den Uhrzeigersinn um 90° gedreht werden. Schaftrohr abziehen [6]. Wenn sich das Schaftrohr nur mit Mühe bewegen lässt, dann so halten, dass sich das Anbaugerät parallel zum Rohr des Antriebskopfs befindet, und dann herausziehen.
Seite 21: Anbringen Des Messerschutzes (Nur Für Australien)
3.2 Anbringen des Messerschutzes (nur für Australien) Folgen Sie den nachstehenden Schritten, um den Messerschutz anzubringen (nur für Australien). Wenn die Messer bereits angebracht sind, müssen diese erst entfernt werden, bevor diese Arbeiten durchgeführt werden können. Hinweis ● Bei der Motorsense (Anbaugerät) für Europa ist der Messerschutz bereits angebracht. Aufwirbelschutz darf nicht entfernt werden.
Seite 22: Anbringen Des Nylonfadenschneiders
3.3 Anbringen des Nylonfadenschneiders GEFAHR Ausschließlich vom Hersteller zugelassene Schneidwerkzeuge verwenden. * Wenn ein anderes Schneidwerkzeug verwendet wird, kann dieses beschädigt werden oder abfallen, was zu schweren Verletzungen führen kann. Vor Anbringung des Nylonfadenschneiders “1.2 Sicherheitsvorkehrungen” sorgfältig durchlesen. Nylonfadenschneider und sonstige Teile wie folgt anbringen: Start/Stopp-Schalter auf AUS (O) stellen, um den Motor zu stoppen. Anbaugerät vom Antriebskopf entfernen.
Seite 23: Betrieb
4. Betrieb WARNUNG Während der Verwendung der Motorsense angemessene persönliche Schutzausrüstung tragen. * Andernfalls besteht Verletzungsgefahr. 4.1 Transport WARNUNG Die Motorsense nicht mit einem Fahrrad oder Motorrad transportieren. * Wenn die Motorsense herunterfällt, kann sich der Bediener verletzen und die Motorsense kann beschädigt werden.
Seite 24 Schutzausrüstung tragen. Für nähere Informationen zur Schutzausrüstung siehe "1.4 Schutzausrüstung. Sicherstellen, dass der Motor ausgeschaltet ist und dass sich das Schneidwerkzeug nicht bewegt. Bei Stahlmesser (optional): Transport der Motorsense von Hand Transportschutz (optional) anbringen. <Transport der Motorsense von Hand> Beim Transport des Hochentasters Hosenträgergurt verwenden oder Gleichgewicht mit Schaftrohr austarieren.
Seite 25: Kontrolle Vor Dem Einsatz
4.2 Kontrolle vor dem Einsatz GEFAHR Sicherstellen, dass die Motorsense normal bedient wird und kein Teil fehlt oder defekt ist, bevor Sie mit der Arbeit beginnen. Besonders auf lose Verbindungen, Muttern und Schrauben sowie austretenden Kraftstoff kontrollieren. * Andernfalls kann es zu schweren Unfällen kommen. Vor Verwendung der Motorsense Folgendes kontrollieren: (a) Alle Teile kontrollieren.
Seite 26: Start Und Stopp
4.3 Start und Stopp Die Motorsense wird vom Antriebskopf angetrieben. Siehe Handbuch des Antriebskopfs. 4.3.1 Starten GEFAHR Die Motorsense muss auf rutschfestem und stabilen Untergrund stehend gestartet werden. * Andernfalls können Sie hinfallen und sich schwere Verletzungen zuziehen. WARNUNG Motorsense muss von einer Person gestartet und bedient werden.
Seite 27: Vorsichtsmaßnahmen Während Des Betriebs
4.4 Vorsichtsmaßnahmen während des Betriebs Bei der Bedienung der Motorsense Folgendes beachten, wie auch die Hinweise unter “1.2 Sicherheitsvorkehrungen”. ■ Allgemeines ● Wenn Sie während der Arbeit ermüden, machen Sie in jedem Fall eine Pause. Wenn Sie ohne eine Pause durcharbeiten, könnte die Motorsense außer Kontrolle geraten. Bei Anspannung durch die anstrengende Arbeit einen Arzt befragen, bevor die Motorsense bedient wird.
Seite 28 ● Beim Entfernen von Fremdkörpern am Schneidwerkzeug, Getriebe oder Messerschutz, stets sicherstellen, dass der Motor ausgeschaltet ist. Hände während des Betriebs vom Schneidwerkzeug fernhalten, auch wenn dieses nicht rotiert. Wenn aus Versehen der Gaszug gezogen wird, beginnt das Schneidwerkzeug zu rotieren, was zu schweren Verletzungen führen kann. ●...
Seite 29: Mähbetrieb
4.5 Mähbetrieb GEFAHR Keine Kinder oder Tiere im Arbeitsbereich zulassen (im Bereich von 15m). * Andernfalls ist ein schwerer Unfall wahrscheinlich. WARNUNG Motorsense muss von einer Person gestartet und bedient werden. * Wenn er von mehr als einer Person bedient wird, besteht die Möglichkeit einer falschen Verwendung und er kann mit einer Person oder Gegenständen in Berührung kommen und einen Unfall verursachen.
Seite 30: Einstellung Der Fadenlänge
■ Verbotene Handlungen ● Motorsense nicht linksseitig halten. Hinweis ● Die Motorsense ist so konzipiert, dass sie vom Bediener aus rechtsseitig gehalten werden muss. ● Mit Motorsense maximal in Hüfthöhe mähen. 4.6 Einstellung der Fadenlänge Nylonfaden von der Spule entfernen. Hinweis ●...
Seite 31: Nach Dem Betrieb
4.7 Nach dem Betrieb Nach der Verwendung der Motorsense die folgenden Aktionen durchführen. Start/Stopp-Schalter auf AUS (O) stellen, um den Motor zu stoppen. Alle Schrauben nachziehen, mit Ausnahme derer zur Vergasereinstellung. Die Motorsense entsprechend “6 Aufbewahrung” aufbewahren. 5. Pflege WARNUNG Vor Wartungs-, Reparatur- oder Reinigungsarbeiten stets erst Motor abschalten und Anbaugerät vom Antriebskopf entfernen.
Seite 32: Täglich
5.1 Täglich 5.1.1 Inspektion des Schneidwerkzeugs Folgendes kontrollieren: ● Ob Nylonfadenschneider oder Stahlmesser gebrochen, abgesplittert oder verbogen sind. ● Ob Klinge des Stahlmessers (optional) rund ist. ● Ob Stahlmesser (optional) scharf ist. ● Ob Stahlmesser (optional) Risse oder Grate aufweist. Wenden Sie sich bei Störungen an den Händler.
Seite 33: Bei Bedarf
5.3 Bei Bedarf 5.3.1 Austausch des Nylonfadens Start/Stopp-Schalter auf AUS (O) stellen, um den Motor zu stoppen. Handschuhe anziehen. Rückhaltestifte [1] (an 2 Stellen) eindrücken und Abdeckung [2] entfernen. Spule entfernen [3]. Wenn der Nylonfaden auf der Spule fast aufgebraucht ist. (1) Rest des Fadens von Spule entfernen.
Seite 34 Knick des Fadens [4] in den Schlitz [5] der Unterteilung stecken, wobei zu beachten ist, dass ein Ende des Fadens ca. 12 cm länger als das andere ist. 12cm Nylonfaden fest in Wickelrichtung LH auf die Fadenspule aufwickeln. Hinweis ● Nylonfaden ordentlich aufwickeln. Darauf achten, dass Faden nicht unregelmäßig aufgewickelt wird.
Seite 35 Faden [4] aus dem Deckel ziehen. (1) Faden [4] aus den entsprechenden Schlitzen der Spule lösen. (2) Faden durch die beiden Fadendurchführungen führen. Deckel und Gehäuse zusammenfügen. (1) Fadenösen des Deckels über den Aussparungen in der Fadenspule anordnen. (2) Die beiden Stifte des Gehäuses ganz in die Aussparungen [6] der Fadenspule drücken, bis sie fest in die Fenster einrasten.
Seite 36: Aufbewahrung
6. Aufbewahrung GEFAHR Schmierfett außer Reichweite von Kindern aufbewahren. Schmierfett stets in verschließbaren und besonders gekennzeichneten Behältern aufbewahren. * Die Einnahme von Schmierfett kann zu ernsthaften Erkrankungen führen. WARNUNG Wenn das Anbaugerät am Aufhänger der Rohrkappe aufbewahrt wird, Gerät nicht schwingen oder daran ziehen. Oder aber Gerät an einem stabilen Bügel befestigen.
Seite 37 Nach der Arbeit oder bei der Aufbewahrung wie folgt vorgehen. Für Informationen zu Arbeiten nach Einsatz des Antriebskopfs oder zur Aufbewahrung siehe das Handbuch des Antriebskopfs. Anbaugerät vom Antriebskopf entfernen. Kontrollieren, ob das Schneidwerkzeug [1] in Ordnung ist. Bei Stahlmesser (optional): Transportschutz (optional) [2] anbringen.
Seite 38: Entsorgung
Zum Reinigen Handschuhe anziehen. Anbaugerät reinigen. Schmutz oder Flecken mit einem Lappen abwischen. Die Motorsense an einem im Folgenden beschriebenen Ort lagern. (a) Verschlossenes Fach (b) An einer höherliegenden, für Kinder und nicht befugte Personen unerreichbaren Stelle (c) An einem trockenen, dunklen Ort 7.
Seite 39: Anbringen Des Stahlmessers (Optional)
8. Anbringen des Stahlmessers (optional) Die folgenden Schritte zeigen, wie das Stahlmesser (optional) anzubringen ist. Hinweis ● Stahlmesser, Messerkappen, Mutterabdeckungen und Muttern sind separat erhältlich. Wenden Sie sich für Bestellungen an den Händler. ● Ausschließlich Originalteile verwenden. ● Für Informationen zur Anbringung des für Australien konzipierten Stahlmessers Handbuch zum für Australien konzipierten Messersatz konsultieren.
Seite 40 Fremdkörper (Gras, Steine u.dgl.) entfernen, die sich in Bereich "*" des Getriebes [6] angesammelt haben. ACHTUNG Fremdkörper entfernen. * Wenn das Produkt verwendet wird, ohne dass die Fremdkörper entfernt wurden, kann das Getriebe beschädigt werden und es besteht Verletzungsgefahr. Mittelloch des Stahlmessers [A] an Außenkante des Messerhalters [7] ausrichten und diese am Getriebe [6] anbringen.
Seite 41: Fehlersuche
9. Fehlersuche Im Falle eines Defekts wie in der folgenden Tabelle beschrieben vorgehen. GEFAHR Vor Fehlersuche stets erst Motor abschalten und Anbaugerät vom Antriebskopf entfernen. * Wenn der Motor unerwartet startet, können Hände oder Finger durch bewegende Teile oder Schneidwerkzeug abgetrennt werden. Problem Ursachen Maßnahmen...
Seite 42: Kundendienst
10. Kundendienst Für Reparaturen, Handhabungsinformationen oder Reinigung, wenden Sie sich bitte an den Händler. ■ Reparaturanfragen Wenn ein Problem auftritt, versuchen Sie die Ursache und eine Lösung unter “9. Fehlersuche” zu finden. Wenn sich das Problem nicht beheben lässt, wenden Sie sich bitte an den Händler. ■ Kontakt für Reparaturen Nehmen Sie für Reparaturen Kontakt mit dem Händler auf, bei dem Sie die Motorsense gekauft haben. Serien-Nr. (Siehe “2,5 Position der Modellbezeichnung und Serien-Nr.”) in der nachstehenden Tabelle. Sie benötigen diese Seriennummer zur Bestellung von Teilen sowie bei technischen Fragen oder Nachfragen zur Garantie.
Seite 43: Technische Daten
11. T echnische Daten Modell SSBC (Europa) SSBC (Australien) Antriebskopf UMC425E UMC435E UMC425U UMC435U Bügel EINHAND EINHAND EINHAND EINHAND Gewicht (ohne Schneidwerkzeug, Schutzvorrichtung und Antriebskopf) Länge (ohne Schneidwerkzeug, Schutzvorrichtung und Antriebskopf) Schneidwerkzeuge φ420 φ420 (Typ, Durchmesser der Messer) (Nylonfadenschneider) (Nylonfadenschneider) Maximale Drehfrequenz der Spindel min.
Seite 44: Eu-Konformitätserklärung
Herausgegeben in: Hiroshi Sugimoto, Japan am 1. Oktober 2012 Name und Position des Unterzeichnenden: Hiroshi Sugimoto Präsident Unterschrift des Herstellers Für technische Unterlagen verantwortliche Person Honda Motor Europe Ltd. Aalst Office Wijngaardveld 1 (Noord V), 9300 Aalst Belgien Oktober 2012 E1381-0...
