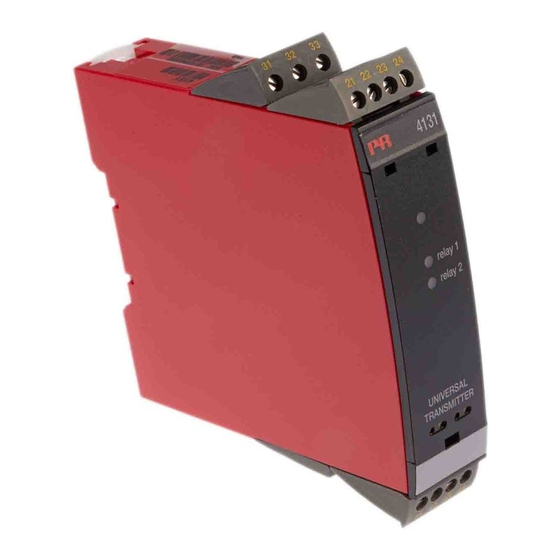

PR electronics 4131 Handbuch

Vorschau ausblenden Andere Handbücher für 4131:
Inhaltsverzeichnis

Werbung

Quicklinks

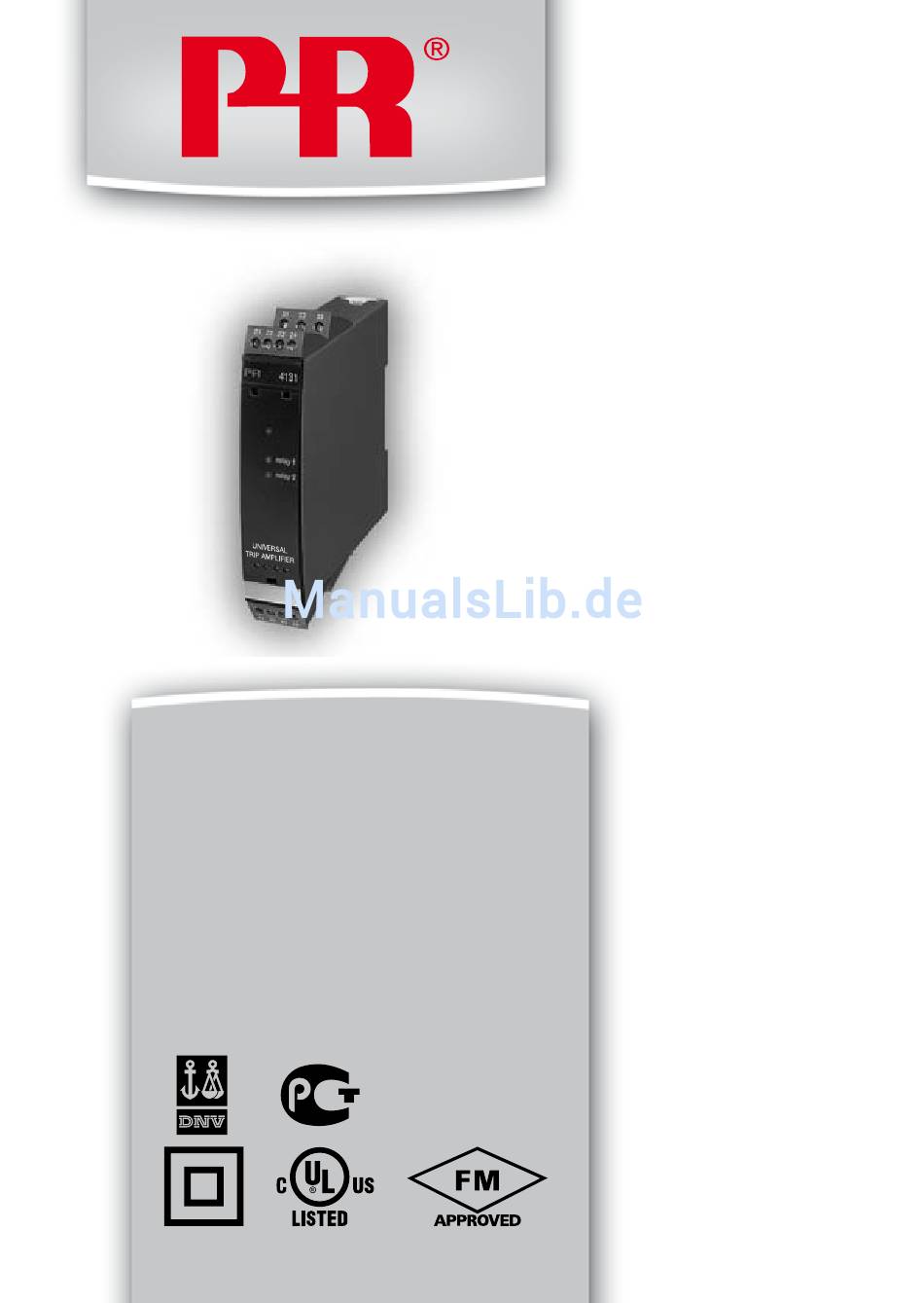

4 1 3 1
U n i v e r s a l -
G r e n z w e r t s c h a l t e r
N r . 4 1 3 1 V 1 0 3 - D E
A b S e r i e n n r . 0 9 0 3 9 0 0 0 1
S I G N A L S T H E B E S T

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für PR electronics 4131

Inhaltszusammenfassung für PR electronics 4131

  • Seite 1 4 1 3 1 U n i v e r s a l - G r e n z w e r t s c h a l t e r N r . 4 1 3 1 V 1 0 3 - D E A b S e r i e n n r .
  • Seite 2 PR electronics A/S tilbyder et bredt program af analoge og digitale signalbehandlingsmoduler til industriel automation. Programmet består af Isolatorer, Displays, Ex-barrierer, Temperaturtransmittere, Universaltransmittere mfl. Vi har modulerne, du kan stole på i selv barske miljøer med elektrisk støj, vibrationer og temperaturud- sving, og alle produkter opfylder de strengeste internationale stan- darder.

  • Seite 3: Inhaltsverzeichnis

    UNIvERSAL-GRENzwERTScHALTER PReasy 4131 INHALTSvERzEIcHNIS Warnung ................Zeichenerklärungen ............Sicherheitsregeln ..............EG-Konformitätserklärung ..........Zerlegung des Systems 4000 ..........Erweiterte Merkmale ............Verwendung ................ Technische Merkmale ............PR 4501 Display / Programmierfront ......... Anwendungen ..............Bestellangaben ..............10 Elektrische Daten ............... 10 Visualisierung im 4501: Sensorfehlererkennung und Eingangssignal außerhalb des Bereichs ......

  • Seite 4: Warnung

    SPANNUNG Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. wARNUNG Zur Einhaltung der Sicherheitsabstände dürfen die Relaiskontakte des Gerätes nicht an sowohl gefährliche und ungefährliche Spannung angeschlosssen werden.

  • Seite 5: Zeichenerklärungen

    Ausdrücken, Warnungen und Anweisungen im Handbuch vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, sollte man mit dem Händler vor Ort Kontakt aufnehmen. Sie können aber auch direkt mit PR electronics GmbH, www.prelectronics.de Kontakt aufnehmen. 4131V103 INHALT...
  • Seite 6 Wasser leicht angefeuchtet ist. HAFTUNG In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegange- nen Verkaufs vereinbarungen existieren können.

  • Seite 7: Eg-Konformitätserklärung

    EG-KONFORMITÄTSERKLÄRUNG Als Hersteller bescheinigt PR electronics A/S Lerbakken 10 DK-8410 Rønde hiermit für das folgende Produkt: Typ: 4131 Name: Universal-Grenzwertschalter die Konformität mit folgenden Richtlinien und Normen: Die EMV Richtlinien 2004/108/EG und nachfolgende Änderungen EN 61326-1 Zur Spezifikation des zulässigen Erfüllungsgrades, siehe die Elektrische Daten des Gerätes.

  • Seite 8: Zerlegung Des Systems 4000

    zERLEGUNG DES SySTEMS 4000 Zunächst ist gefährliche Spannung von den Anschlussklemmen zu trennen. Abbildung 1: Das Gerät wird von der DIN-Schiene gelöst, indem man den unteren Verschluss löst. 4131V103 INHALT...

  • Seite 9: Erweiterte Merkmale

    Sensor unverzüglich getauscht werden. Technische Merkmale • Wenn das 4131 in Kombination mit der Programmierfront eingesetzt wird, können alle operativen Parameter der entsprechenden Applikation angepasst werden. Das 4131 ist mit elektronischen Hardware-Schaltern ausgestattet und es ist nicht notwendig das Gerät zur Einstellung von DIP-Schaltern zu öffnen.

  • Seite 10: Pr 4501 Display / Programmierfront

    Anwendungen • Kommunikationsschnittstelle zur Änderung der operativen Parameter im 4131 • Kann von einem 4131 auf das nächste gesteckt werden um die Daten des ersten Messumformers auf den nächsten zu übertragen. • Stationäres Display zur Visualisierung der Prozessdaten und des Status.

  • Seite 11: Anwendungen

    ANwENDUNGEN Eingangssignale: Span- Potenti- Strom nung ometer WTH und lin.R Verbindung, Leiter *Bitte die CJC-Anschlussklemme Typ 5910 Ausgangssignale: separat bestellen! Siehe Zeichnung auf Seite 111. Relais Versorgung: 21,6...253 VAC oder 19,2...300 VDC 4131V103 INHALT...

  • Seite 12: Bestellangaben

    Bestellangaben 4131 = Universal-Grenzwertschalter 4501 = Display / Programmierfront 5910 = cJc-Anschlussklemme Elektrische Daten Umgebungstemperatur ....... -20°C bis +60°C Allgemeine Daten: Universelle Versorgungsspannung ....21,6...253 VAC, 50...60 Hz oder 19,2...300 VDC Stromverbrauch max........≤ 2,0 W Sicherung ............ 400 mA SB / 250 VAC Isolationsspannung, Test / Betrieb ....
  • Seite 13 Grundwerte Eingangs- Grund- Temperatur- genauigkeit koeffizient ≤ ±4 µA ≤ ±0,4 µA / °C ≤ ±20 µV ≤ ±2 µV / °C Volt ≤ ±0,2°C ≤ ±0,01°C / °C Pt100 ≤ ±0,1 Ω ≤ ±0,01 Ω / °C Lin. R ≤...
  • Seite 14 Kabelwiderstand pro Leiter (max.), WTH ..50 Ω Fühlerstrom, WTH ........Nom. 0,2 mA Wirkung des Leitungswiderstandes (3- / 4-Leiter), WTH ........< 0,002 Ω / Ω Fühlerfehlererkennung, WTH ....... Ja Kurzschlusserkennung, WTH ...... < 15 Ω TE-Eingang: Min. Max. Wert Wert Norm...
  • Seite 15 Relaisausgänge: Relaisfunktionen .......... Sollwert, Fenster, Fühlerfehler, Verriegelung, Power und Off Hysterese, in % / Zähleinheiten ....0,1...25% / 1...2999 On- / Off-Verzögerung ......... 0...3600 s Fühlerfehlerbetätigung ........ Schliessen / Öffnen / Halten Maximalspannung ........250 VRMS Maximalstrom ..........2 A / AC oder 1 A / DC Max.

  • Seite 16: Visualisierung Im 4501: Sensorfehlererkennung Und Eingangssignal Außerhalb Des Bereichs

    4501: Sensorfehlererkennung und Eingangssignal außerhalb des Bereichs Sensorfehlerprüfung: Gerät: Konfiguration Fühlerfehlererkennung R1, ERR.ACT=NONE - R2, ERR.ACT=NONE 4131 Sonst: Außerhalb des Bereichs Anzeige (IN.LO, IN.HI): Bei Verlassen des Gewählten Bereichs des A/D-Wandlers oder des Polynoms. Eingang Bereich Anzeige Grenze IN.LO...

  • Seite 17: Fehleranzeige

    Verbindungsfehler Überprüfe ob Eingangssignal an Eingangskonfiguration passt IN.ER 1) Fehlerniv. im Eingang Überprüfe ob Konfiguration im 4501 Speicher an 4131 passt TY.ER Konfiguration ist nicht 4131 ! Fehleranzeige im Display blinkt einmal pro Sekunde. Der Hilfetext erklärt den Fehler. 1) Um das Gerät zurückzusetzen, muss die Versorgungsspannung kurz unterbrochen werden.

  • Seite 18: Anschlüsse

    ANScHLüSSE Versorgung: Eingänge: TE, interner Widerstand, CJC-Sensor WTH, 2-Leiter WTH, 3- / 4-Leiter 2-Leiter 41 42 43 44 41 42 43 44 41 42 43 44 41 42 43 44 Widerstand, Potentiometer 2-Draht-Umformer Strom 3- / 4-Leiter 41 42 43 44 41 42 43 44 41 42 43 44 41 42 43 44...

  • Seite 19: Blockdiagramm

    BLOcKDIAGRAMM 2-Draht-Umformer Strom Spannung Potentiometer 4131V103 INHALT...

  • Seite 20: Konfiguration / Bedienung Der Funktionstasten

    Dokumentation für das Flussdiagramm. Grundsätzliches Bei der Konfiguration des 4131 werden Sie durch alle Parameter geleitet und Sie können die Einstellungen wählen, welche zur Applikation passt. Für jedes Menü existiert ein scrollender Hilfetext welcher automatisch in der 3. Zeile im Display gezeigt wird.

  • Seite 21: Signal- Und Sensorfehlerinformation Per Programmierfront 4501

    Passwortschutz: Der Zugriff auf die Programmierung kann mit der Eingabe eines Passwortes blockiert werden. Das Passwort wird im Messumformer gespeichert, um den höchsten Grad an Schutz gegen nicht autorisierte Änderungen der Konfiguration sicherzustellen. Bei Eingabe des Master- Passwortes 2008 sind alle Konfigurationsmenüs erreichbar. Signal- und Sensorfehlerinformation per Programmierfront 4501 Sensorfehler (s.
  • Seite 22 Relaisfunktion Schaltpunkt oder Fenster ausgewählt ist. Die Verriegelungsfunktion kann für jeden Relaisausgang separat ausgewählt werden. Beim Kopieren und Übertragen der Konfiguration von einem 4131 zu einem anderen Gerät mittels des Frontdisplays 4501 wird die Aktivierung der Verriegelung nicht mit übertragen und muss neu konfiguriert werden.

  • Seite 23: Manuelle Deaktivierung Der Verriegelungsfunktion (Latch)

    Das Relais kann nur vom Anwender deaktiviert werden und nur dann, wenn die normalen Bedingungen für die Deaktivierung erfüllt sind. Wenn das Eingangssignal noch einen zu hohen Wert hat, verriegelt das Relais wieder. Siehe die grafische Darstellung der Schaltpunkt- und Fensterfunktionen auf den Seiten 31 und 32.
  • Seite 24 Passwort: Sie können ein Passwort zwischen 0000 und 9999 einstellen, um ein unbefugtes Verändern der Parameter zu vermeiden. Das Gerät wird werks seitig ohne Passworteingabe ausgeliefert. Falls Sie versehentlich das Gerät blockiert haben, können Sie es mit dem Masterpasswort „2008“ jederzeit freigeben. Sprache: Im Menü...

  • Seite 25: Auswahl Der Einheiten

    Auswahl der Einheiten Nach Auswahl des Eingangssignals, können Sie auswählen, welchen Prozesswert sie anzeigen möchten (Textzeile 2 im Diagramm). Wenn man Temperatursignal als Eingangsparameter auswählt, wird der Wert in °C oder °F angezeigt. Dieses wird nach Auswahl des Temperatureingangs im Menüpunkt ausgewählt. Im CJC-Menü...
  • Seite 26 Power up Schnelleinstellung von Sollwert und Relaistest 50.0 RELAY1 1 Sollwert ansteigend Txt 57 2 Sollwert fallend 3 Speichern und Menü verlassen 75.0 1 und 2 gleichzeitig drücken = Relaiszustand RELAY2 50.0 Txt 57 ändern 12.0 2-10 VOLT 0-10 CURR 1111 LIN.R 111.1...

  • Seite 27: Flussdiagramm

    FLUSSDIAGRAMM Wenn für eine Dauer von 1 Minute keine Taste betätigt wird, kehrt das Display auf den Menüpunkt 1.0 zurück und eventuelle Änderungen in der Konfiguration werden nicht gespeichert. 1 Wert erhöhen / nächsten Parameter wählen 2 Wert herabsetzen / vorheringen Parameter Wählen 3 Parameter übernehmen und nächsten Parameter wählen Halten 3 Zurück zum vorheringen Parameter / zurück zum Menüpunkt 1.0 ohne Speicherung von Änderungen...
  • Seite 28 SETP HOLD WIND CLOS OPEN 3600 3600 N.O. 9999 INCR 250.0 NONE 0000 0000 N.C. -1999 DECR NONE SETP N.O. 50.0 INCR ERR.ACT ON.DEL OFF.DEL R2.FUNC R2.CONT R2.SETP ACT.DIR R2.HYST Txt 24 Txt 25 Txt 26 Txt 19 Txt 20 Txt 21 Txt 22 Txt 23...
  • Seite 29 HOLD CLOS OPEN 3600 3600 NONE 0000 0000 NONE Zum Normal- ERR.ACT ON.DEL OFF.DEL Zustand 1.0 Txt 24 Txt 25 Txt 26 HOLD CLOS 3600 3600 OPEN 0000 0000 NONE NONE ERR.ACT ON.DEL OFF.DEL Txt 31 Txt 32 Txt 33 4131V103 INHALT...
  • Seite 30 FLUSSDIAGRAMM Erweiterte Einstellungen (ADV.SET) 2.0 Im Untermenü Simulation (SIM) muss 3 DISP betätigt werden um auf den Menüpunkt 1.0 zurückzukehren. PASS SAVE LOAD LANG SAVE SETUP MEMORY Txt 43 Txt 44 DISP SETUP CONTRA LIGHT VALVE 5 Txt 43 Txt 45 Txt 46 Txt 47 100.0...
  • Seite 31 FLUSSDIAMGRAMM Manuelle Deaktivierung der Verriegelungsfunktion (Latch) Konfigurations- menü 40.0 Rx.LATC ENT.SET Txt 67 Txt 65 0000 0000 R1-Rücksetzen 9999 9999 Zum Normal-Zustand 1.0 40.0 40.0 0000 R1.LATC R1.LATC PASSW R1.RLSE Txt 65 Txt 65 Txt 1 Txt 66 0000 0000 9999 9999 R2-Rücksetzen...

  • Seite 32: Scrollender Hilfetext Im Display Zeile 3

    Wähle Display Einheit Eingabe Display Setup [12] Wähle Dezimalpunkt Position Memory Operationen Ausführen [13] Einstellung unterer Displaybereich Lade gespeicherte Konfiguration in das 4131 [14] Einstellung oberer Displaybereich [44] [15] Einstellung Relais in % vom Eingangsbereich Speicher 4131 Konfiguration im 4501...

  • Seite 33: Grafische Darstellung Der Verriegelungsfunktion „Schaltpunkt

    Grafische Darstellung der verriegelungsfunktion „Schaltpunkt“ Eingangs- Einschaltverzögerung signal Ausschaltverzögerung Schaltpunkt (steigend) Hysterese Zeit Relais verriegelt Geschlossen Relaiskontakt (N.O.) Offen Entriegelung nicht möglich (Sollwert ist noch überschritten) Entriegelung nicht möglich (Sollwert-Hysterese ist noch überschritten) Entriegelung nicht möglich (Ausschaltverzögerung noch aktiv) Entriegelung möglich (manuelle Deaktivierung) 4131V103 INHALT...

  • Seite 34: Grafische Darstellung Der Verriegelungsfunktion „Fenster

    Grafische Darstellung der verriegelungsfunktion „Fenster“ 4131V103 INHALT...

  • Seite 35: Graphische Abbildung Der Relaisfunktion Sollwert

    Graphische Abbildung der Relaisfunktion Sollwert Relaiseinheiten Relaiseinheiten Hysterese = 10 Sollwert = 50 Sollwert = 50 Hysterese = 10 Off N.O. On N.O. Off N.O. Off N.O. On N.O. Off N.O. On N.C. On N.C. On N.C. On N.C. Off N.C. Off N.C.
  • Seite 36 Displays Programmable displays with a wide selection of inputs and outputs for display of temperature, volume and weight, etc. Feature linearisation, scaling, and difference measurement functions for programming via PReset software. Ex interfaces Interfaces for analogue and digital signals as well as HART signals between ®...
  • Seite 37  www.prelectronics.it  sales@prelectronics.it  www.prelectronics.se  sales@prelectronics.se  www.prelectronics.co.uk  sales@prelectronics.co.uk  www.prelectronics.com  sales@prelectronics.com Head office Denmark www.prelectronics.com PR electronics A/S sales@prelectronics.dk Lerbakken 10 tel. +45 86 37 26 77 DK-8410 Rønde fax +45 86 37 30 85...
