PR electronics 3186 Produkthandbuch
2-leiter messumformer verstärker
Verwandte Anleitungen für PR electronics 3186
Inhaltszusammenfassung für PR electronics 3186

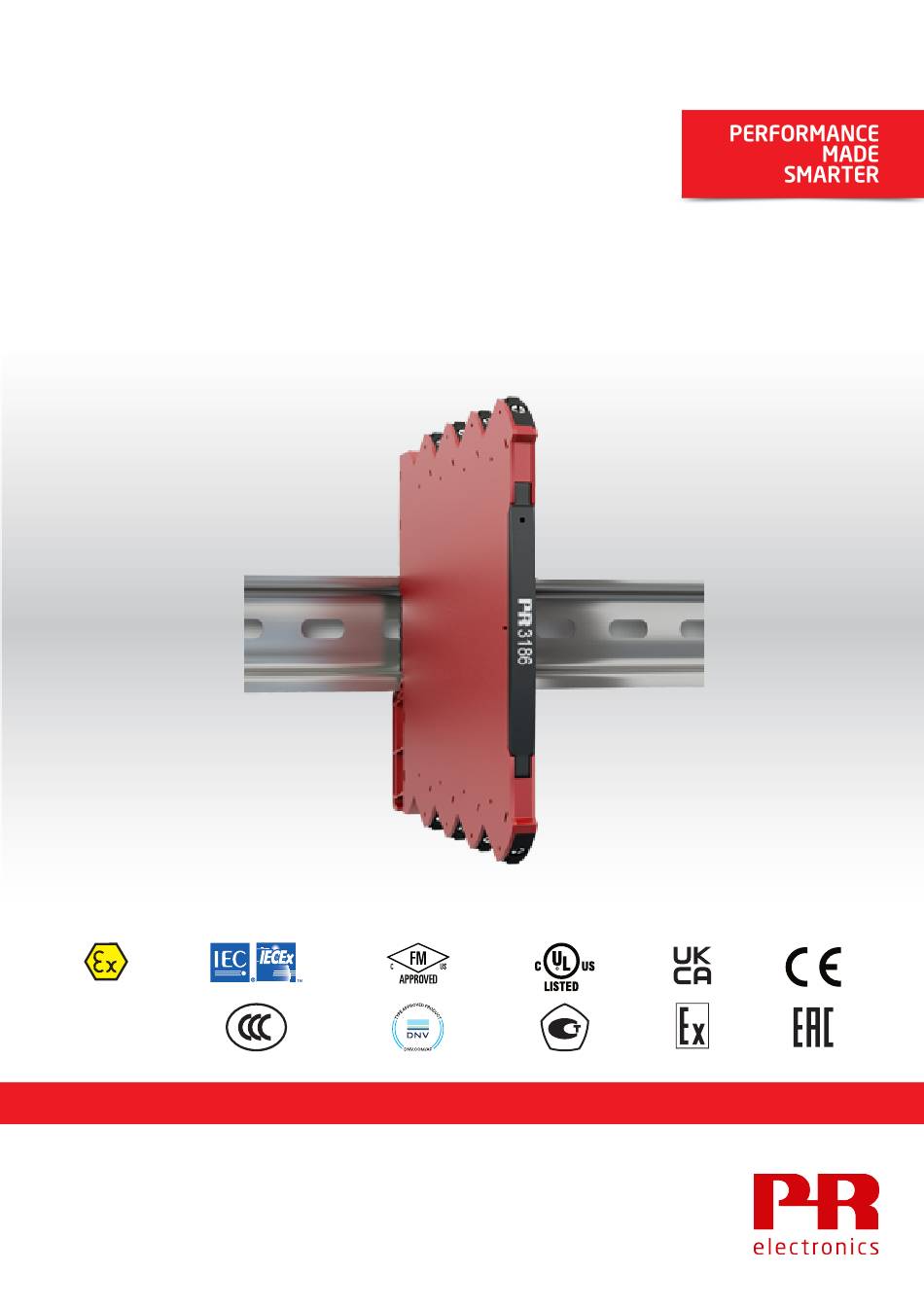

- Seite 1 Produkthandbuch 3186 2-Leiter Messumformer Verstärker ZONE 2 Zone 2 ZONE 2 / DIV 2 TEMPERATUR EX-SCHNITTSTELLEN KOMMUNIKATIONSSCHNITTSTELLEN MULTIFUNKTIONAL TRENNER ANZEIGEN N r . 3 1 8 6 V 1 0 4 - D E A b S e r i e n n r . : 2 2 1 3 1 9 0 3 7...
-
Seite 2: Produktsäulen
6 Produktsäulen decken all Ihre Anforderungen ab Einzeln herausragend, in der Kombination unübertroffen Mit unseren innovativen, patentierten Technologien machen wir die Signalaufbereitung intelligenter und einfacher. Unser Portfolio besteht aus sechs Produktbereichen, in denen wir ein breites Spektrum an analogen und digitalen Geräten anbieten, die über tausend Anwendungen in der Industrie- und Fabrikautomatisierung abdecken. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Warnung ..............Zeichenerklärungen ... -
Seite 4: Warnung
PR electronics 3186 2-Leiter Messumformer Verstärker Warnung Warnung WARNUNG Dieses Gerät ist für den Anschluss an gefährliche elektrische Spannungen ausgelegt. Die Nichtbeachtung dieser Warnhinweise kann zu schweren Verletzungen oder mechanischen Schäden führen. Um Stromschlag- und Brandrisiken zu vermeiden, müssen die Sicherheitshinweise in diesem Produkthandbuch beachtet und die Richtlinien befolgt werden. -
Seite 5: Zeichenerklärungen
PR electronics Zeichenerklärungen 3186 2-Leiter Messumformer Verstärker Zeichenerklärungen Dreieck mit Ausrufezeichen: Warnung / Aufforderung. Potenziell lebensgefährliche Situationen. Das Handbuch ist vor Montage und Inbetriebnahme des Gerätes sorgfältig durchzulesen, um schwere Verletzungen oder mechanische Schäden zu vermeiden. Das CE-Kennzeichen ist das sichtbare Zeichen dafür, dass das Gerät die wesentlichen Anforderungen der EU- Richtlinien erfüllt. -
Seite 6: Sicherheitsregeln
Anweisungen in dieser Installationsanleitung vertraut sind und diese befolgen. Sollten Zweifel bezüglich der richtigen Handhabung des Gerätes bestehen, nehmen Sie bitte mit dem Händler vor Ort Kontakt auf. Sie können sich aber auch direkt an PR electronics A/S wenden: www.prelectronics.com. -
Seite 7: Installation
PR electronics Installation 3186 2-Leiter Messumformer Verstärker Installation Montage / Demontage des Systems 3000 Montage auf Hutschiene (Abb. 1) Lösen von Hutschiene (Abb. 2) Das Gerät wird auf die Hutschiene aufgeschnappt. Zunächst sind die Anschlussklemmen zu trennen, die gefährliche Spannung führen. Das Gerät wird von der Schiene gelöst, indem man die untere Verriegelung nach unten bewegt. -
Seite 8: Installation Auf Hutschiene
PR electronics 3186 2-Leiter Messumformer Verstärker Installation Installation auf Hutschiene Das Gerät kann auf einer Hutschiene installiert werden. Gerätehalter für Stromschiene WARNUNG Bei Marine-Anwendungen müssen die Geräte durch einen Gerätehalter für Stromschienen gestützt werden (PR- Artikelnr.: 9404). 3186V104-DE... -
Seite 9: Kennzeichnung
PR electronics Installation 3186 2-Leiter Messumformer Verstärker Kennzeichnung Die Frontplatte des Gerätes ist zur Anbringung eines Etiketts mit einer Freifläche versehen. Diese Fläche misst 5 x 7,5 mm und eignet sich für Etiketten von Weidmüller MultiCard System, Typ MF 5/7,5. 3186V104-DE... -
Seite 10: Produktmerkmale
PR electronics 3186 2-Leiter Messumformer Verstärker Produktmerkmale Produktmerkmale • 1- oder 2-Kanal-Zweidrahtmessumformer Verstärker / Trennverstärker für Stromsignale • Isolierung und 1:1-Umwandlung von Standard-Stromsignalen • Exzellente Genauigkeit, besser als 0,05% der Spanne • Geringer Spannungsabfall und schnelle Ansprechzeit < 5 ms • Slimline-Gehäuse mit 6,1 mm Breite Funktionsmerkmale •... -
Seite 11: Anschlüsse
PR electronics Anschlüsse 3186 2-Leiter Messumformer Verstärker Anschlüsse 3186A Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 Versorgung Eingang Ausgang 4...20 mA Kanal 2 Kanal 2 3186B Versorgung 4...20 mA Eingang Ausgang Kanal 1 Kanal 1 Versorgung Eingang Ausgang 4...20 mA... -
Seite 12: Spezifikationen
PR electronics 3186 2-Leiter Messumformer Verstärker Spezifikationen Spezifikationen Bestellinformationen Produktvarianten Variante Kanäle 3186 2-Leiter Messumformer Verstärker Einfach 2-Leiter-Trennverstärker für Stromsignale Zweifach Beispiel: 3186B2 (2-Leiter-Trennverstärker für Stromsignale, 2 Kanäle) Zubehör 9404 = Gerätehalter für Stromschiene Technische Daten Umgebungsbedingungen Betriebstemperatur ...... - Seite 13 3186 2-Leiter Messumformer Verstärker Verlustleistung 3186 A ....... 50 mW pro Kanal 3186B..
- Seite 14 Betriebstemperatur Die Versorgungsspannung für die Schleife umfasst sowohl die 3186-Ausgangsklemmenspannung als auch die Spannung über dem Lastwiderstand RA. Die Versorgungsspannung für die Schleife berücksichtigt die Spannung an den Ausgangsklemmen des 3186 und die Spannung durch den Belastungswiderstand R = Die Eingangsimpedanz in der SPS + die Last in der Schleife (inkl. Kabelwiderstand).
-
Seite 15: Eingangs- Und Ausgangsspezifikationen
Klemme Klemme ** V : Ausgangs-Klemmenspannung gemessen in V am 3186-Gerät, d.h. Spannung zwischen Klemme 5 und 6 für Kanal 1 und Klemme zwischen Klemme 7 und 8 für Kanal 2. EMV-Immunitätswirkung ..... . - Seite 16 PR electronics 3186 2-Leiter Messumformer Verstärker Spezifikationen IECEx....... . .
-
Seite 17: Installationsanleitung
PR electronics Installationsanleitung 3186 2-Leiter Messumformer Verstärker Installationsanleitung UL-Einbau Nur Kupferleiter für 60/75°C verwenden. Leitungsquerschnitt ......AWG 26-12 UL-Dateinummer . -
Seite 18: Dokumentenverlauf
PR electronics 3186 2-Leiter Messumformer Verstärker Dokumentenverlauf Dokumentenverlauf Die folgende Liste enthält Anmerkungen zum Versionsverlauf dieses Dokuments. Versionsnr. Datum Anmerkungen 1710 Modell 3186B hinzugefügt. Spezifikationen für Verlustleistung hinzugefügt. PESO- / CCOE-Zulassung hinzugefügt. 2108 PESO- / CCOE-Zulassung eingestellt. CCC-Zulassung hinzugefügt. ATEX- und IECEx-Zulassungen aktualisiert – Ex na geändert in Ex ec. -
Seite 19: Wir Sind Weltweit In Ihrer Nähe
Ihre Zufriedenheit und bieten weltweit Gewährleistungszeitraums sowie eine einfach zugängliche INTELLIGENTE PERFORMANCE. Dokumentation. Weitere Informationen zu unserem Gewährleistungs- PR electronics hat seinen Unternehmenshauptsitz in programm oder Informationen zu einem Vertriebspartner in Dänemark sowie Niederlassungen und autorisierte Ihrer Nähe finden Sie unter prelectronics.de. - Seite 20 Ihre Vorteile der INTELLIGENTEN PERFORMANCE PR electronics ist eines der führenden Technologieunternehmen, das sich auf die Entwicklung und Herstellung von Produkten spezialisiert hat, die zu einer sicheren, zuverlässigen und effizienten industriellen Fertigungsprozesssteuerung beitragen. Seit der Gründung im Jahr 1974 widmet sich das Unternehmen der Weiterentwicklung seiner Kernkompetenzen, der innovativen Entwicklung von Präzisionstechnologie mit geringem...
