- Seite 1 2 2 3 1 G r e n z w e r t s c h a l t e r N r . 2 2 3 1 V 1 0 4 - D E A b S e r i e n n r . 9 8 0 1 7 0 3 0 4...
- Seite 2 Vores motto »Signals the Best« er indbegrebet af denne filosofi – og din garanti for kvalitet. PR electronics A/S offers a wide range of analog and digital signal conditioning devices for industrial automation. The product range includes Isolators, Displays, Ex Interfaces, Temperature Transmitters, and Multifunctional Devices.
-
Seite 3: Inhaltsverzeichnis
Anwendung ....................Technische Merkmale ................Eingang ....................... Funktionen ....................Programmierung ..................Display ......................Elektrische Daten ................... Bestellangaben: 2231 ................10 Blockdiagramm ..................10 Hardwareprogrammierung ..............11 Schleifendiagram ..................12 Programmierung / Bedienung der Drucktasten ......14 Funktionsbeschreibung (Anwendungswahl) ....... 18 2231V104-DE... -
Seite 4: Warnung
Installation, Montage und Demontage von Leitungen. Fehlersuche im Gerät. Reparaturen des Gerätes und Austausch von Sicherungen dürfen nur von PR electronics A/S vorgenommen werden. WARNUNG Zur Einhaltung der Sicherheitsabstände dürfen Geräte mit zwei eingebauten Relaisein heiten nicht sowohl an gefährliche und ungefährliche Spannung über die selben Relaiskontakte des... -
Seite 5: Zeichenerklärungen
ZEICHENERKLÄRUNGEN Dreieck mit Ausrufungszeichen: Warnung / Vorschrift. Vorgänge, die zu lebensgefährlichen Situationen führen können. Die CE-Marke ist das sichtbare Zeichen dafür, dass das Gerät die Vorschriften erfüllt. Doppelte Isolierung ist das Symbol dafür, dass das Gerät besondere Anforderungen an die Isolierung erfüllt. SICHERHEITSREGELN DEFINITIONEN Gefährliche Spannungen sind definitionsgemäß... -
Seite 6: Kalibrierung Und Justierung
Das Gerät darf in spannungslosem Zustand mit einem Lappen gereinigt werden, der mit destilliertem Wasser leicht angefeuchtet ist. HAFTUNG In dem Umfang, in welchem die Anweisungen dieses Handbuches nicht genau eingehalten werden, kann der Kunde PR electronics gegenüber keine Ansprüche geltend machen, welche ansonsten entsprechend der eingegangenen Verkaufsvereinbarungen existieren können. 2231V104-DE... -
Seite 7: Zerlegung Des Systems 2200
ZERLEGUNG DES SYSTEMS 2200 Abbildung 1: Die hintere Abdeckplatte des Moduls wird vom Gehäuse mit Hilfe eines Schraubendre hers gelöst. Abbildung 2: Danach kann die hintere Abdeckung zusammen mit der Platine heraus- gezogen werden, jedoch beachte man die Positionierung der Platine im Gehäuse, da es möglich ist, sie in mehreren Stellungen einzusetzen. -
Seite 8: Technische Merkmale

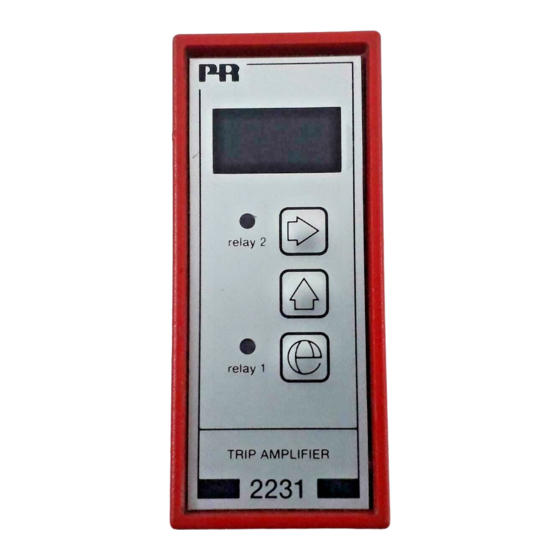

GRENZWERTSCHALTER 2231 • AC/DC Grenzwertschalter • 2 justierbare Alarmgrenzen • Galvanisch isoliert 3,75 kVAC • Frontprogrammierbar • 3-stellige LED-Anzeige • 24 VDC oder universelle Versorgung Anwendung Als Alarmdetektor bei der Messung von AC/DC Strom- oder Span nungssignalen. Die Einheit wird angewandt, wenn eine genaue Sollwerteinstellung und die Möglichkeit für verschiedene Alarmfunk tionen gewünscht wird. -
Seite 9: Funktionen
Bei der Messung von Wechselstromsignalen bis zu 1 A von Stromtrans formator oder Stromzange wird ein interner 1Ω / 2 W Eingangsshunt benutzt. Genaue RMS-Messung von Wechselspannungssignalen im Bereich 0...250 VRMS, jedoch mit einem Crest-Faktor < 5. Funktionen Die frontbedienbaren Drucktasten werden zur Programmierung der verschiedenen Standardfunktionen verwendet. -
Seite 10: Elektrische Daten
Relative Luftfeuchtigkeit ........< 95% RF (nicht kond.) Abmessungen (HxBxT) ......... 84,5 x 35,5 x 80,5 mm Schutzart ..............IP50 Gewicht 2231 D / 2231 P........125 g / 175 g Vibration ..............IEC 60068-2-6 : 2007 2...13,2 Hz .............. ±1 mm 13,2...100 Hz ............ - Seite 11 Wechselstromeingang: Messbereich ............... 0...1 ARMS Min. Messbereich (Messspanne) ......0,5 ARMS Max. Nullpunktverschiebung ......50% d. gewählten Maximalwertes Eingangswiderstand ..........1Ω / 2 W Aktualisierungszeit ..........100 ms Spannungseingang: Gleichspannungseingang: Messbereich ............... 0...250 VDC Min. Messbereich (Messspanne) ......0,5 VDC Max.
-
Seite 12: Bestellangaben: 2231
Bestellangaben: 2231 Versorgung 2231 24 VDC 24...230 VAC & 24...250 VDC BLOCKDIAGRAMM Versorgung (+), (P) 24...230 VAC, 24...250 VDC Versorg. (Erde), (N) Rel. 1 gemeinsam Rel. 1 JP 2 N.O. AC shunt Rel. 1 N.O. / N.C. 1 Ohm / 2 W N.C. -
Seite 13: Hardwareprogrammierung
HARDWAREPROGRAMMIERUNG Eingang: Eingang 0...20 mADC 0...1 ARMS 0...250 VDC 0...250 VRMS Ausgang: Relais JP-Position Relais 1 normal geöffnet JP 2 N.O. Relais 1 normal geschlossen JP 2 N.C. Relais 2 normal geöffnet JP 3 N.O. Relais 2 normal geschlossen JP 3 N.C. Bemerkung: N.O. - Seite 14 2231V104-DE...
- Seite 15 2231V104-DE...
-
Seite 16: Programmierung / Bedienung Der Drucktasten
PROGRAMMIERUNG / BEDIENUNG DER DRUCKTASTEN DOKUMENTATION ZUM SCHLEIFENDIAGRAMM Allgemeines: Die Programmierung ist menügesteuert. Die Hauptmenüs sind im Niveau 0 (X.0) und die Untermenüs im Niveau 1 (X.1...X.5) numeriert. Zu jedem Untermenü existiert ein Eingabemenü. Der Aufbau ist so ausgeführt, dass die Menüs, die am häufigsten angewandt werden, dem Normalzustand von Menü... -
Seite 17: Efs/Dfs - Schnelleinstellung In Kraft/Außer Kraft
0.0 NORMALER ZUSTAND - DAS ANZEIGETABLEAU ZEIGT DEN EINGANGSWERT IN % AN Das Anzeigetableau zeigt beim Einschalten der Spannung diesen Zustand an, oder wenn innerhalb von zwei Minuten keine Drucktaste aktiviert wird. Sobald das Menü 4.2 auf EFS - Enable Fast Setting - gewählt worden ist, ist eine schnelle Sollwertänderung mit Hilfe der Fast Set-Funktion möglich. - Seite 18 Wenn die Funktionswahl im Menü 4.1 = {004 = Sollwertfenster} ist, wird der hohe Fensterwert SPH in diesem Menü eingestellt. 1.3 InC / dEC - Einstellen von aktivem Relais 1 für steigendes / fallendes Eingangssignal Wahlmöglichkeit zwischen InC oder dEC. Wählt man InC, wird Relais 1 aktiviert, wenn der Eingangswert größer ist als der Sollwert, und wieder deaktiviert, wenn der Eingangswert kleiner ist als der Sollwert minus Hysterese.
- Seite 19 Wenn die Funktionswahl im Menü 4.1 = {005 = Halten} ist, wird der Wert eingestellt, der die Selbsthaltefunktion von Relais 2 aktiviert. 2.2 HyS / SPH - Einstellen der Hysterese für Relais 2 Wahlmöglichkeit von 0...99,9%. Die Hysterese wird in % des Eingangssignals eingestellt. Die Hysterese ist der Unterschied zwischen dem Sollwert und dem Restwert.
-
Seite 20: Ain - Einstellen Des Signaleingangs
3.0 Ain - EINSTELLEN DES SIGNALEINGANGS 3.1 U / I - Anzeige des Eingangstyps Mögliche Anzeigen gemäß der Stellung von JP1 in der Platine sind U und I. Der Eingangstyp wird über JP1 ermittelt. Wenn JP1 in „I« installiert ist, zeigt das Display I an, und der Eingangssignalbereich wird auf Strom eingestellt. - Seite 21 Die Hysterese wird im Bereich...99,9% des Eingangssignals eingestellt. Eine feste Parameterwahl bestimmt, ob der Grenzwert-schalter für steigendes (InC) oder fallendes (dEC) Eingangssignal aktiv sein soll. Die Verzögerungszeit wird im Bereich 0...99,9 Sekunden eingestellt. Ein- stellungen im Hauptmenü 2.0 rE2 sind bedeutungslos, da das Relais 2 ausgeschaltet ist.
- Seite 22 004 = Sollwertfenster: Doppelter Grenzwertschalter mit wahlfreiem Sollwertfenster auf beiden Relais. Das Sollwertfenster wird mit einem niedrigen und einem hohen Wert auf dem Eingangssignal so eingestellt, dass die Relais aktiv / in aktiv innerhalb des Bereichs sind. Im Menü 1.1 / 2.1 wird der niedrige und im Menü...
