Planung
Stützbogen

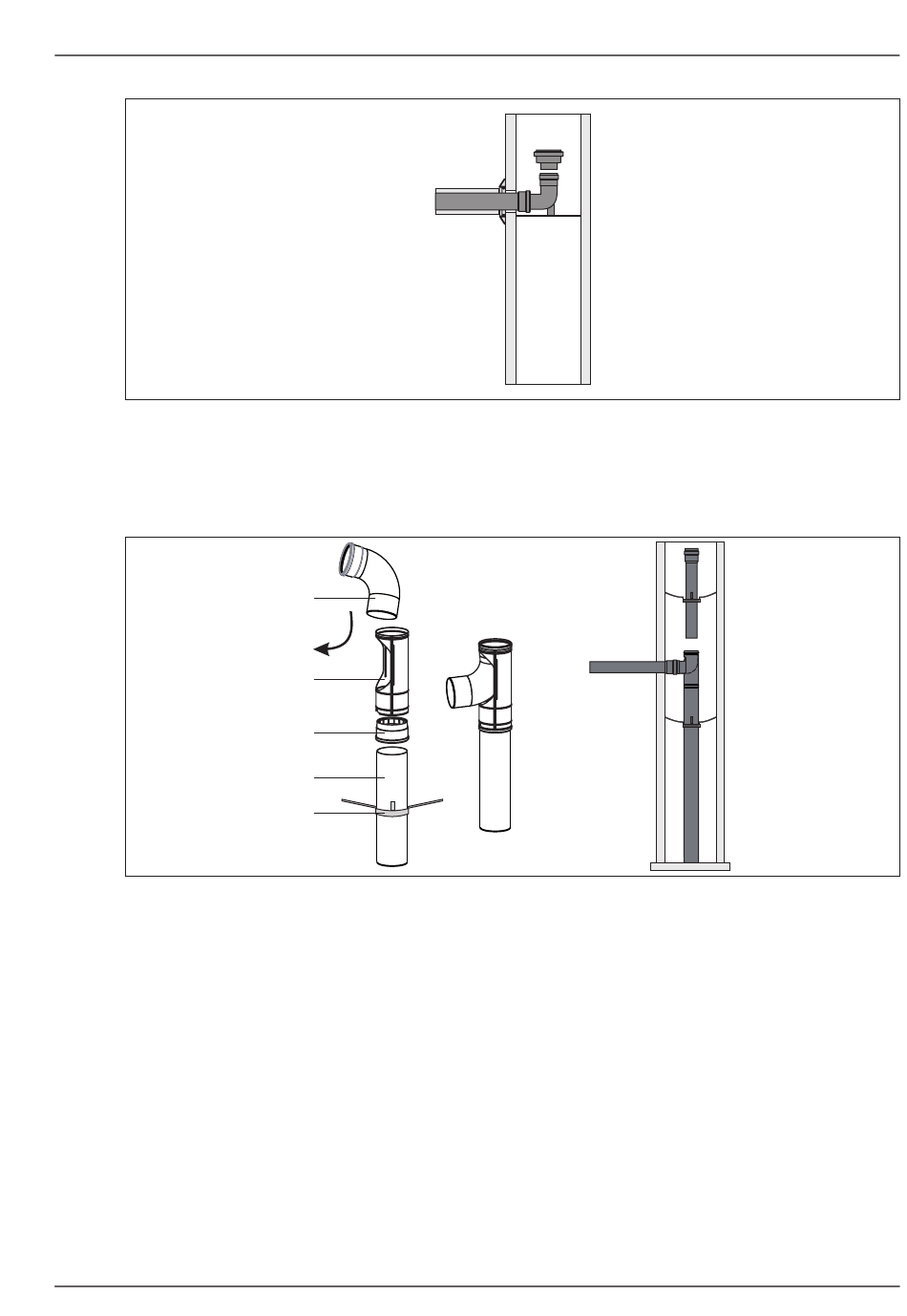

Abb. 4.10 Erweiterung für Stützbogen von DN110 auf DN160
– Bei Bedarf nach dem Stützbogen Erweiterung des Abgasrohres im Schacht von DN 110 auf DN 160
einsetzten.
4.5.7 Montage des Abgasrohres im Schacht mit Stützrohr (optional)
Abb. 4.11 Montage mit Stützrohr
► Benötigte Länge des Stützrohres (1) ermitteln und Stützrohr entsprechend kürzen.
► Falls erforderlich, die Muffe (2) auf das Stützrohr aufstecken und bei der Längenbestimmung mit
berücksichtigen.
► Bogen (4) mit dem Steckende in die Stütztulpe (3) einsetzen und mittels Drehbewegung in
Bogenrichtung einführen.
► Den Abstandhalter (5) über das Stützrohr (1) schieben und das Stützrohr zentrisch in den Schacht
stellen.
► Die Stütztulpe (3) mit dem montierten Bogen auf das Stützrohr aufsetzen.
8616991_202111
4
3
2
1
5
