Protezione scintille
La protezione per le scintille è inclusa nel filtro Jetstream™ TH2P (non adatta per filtri Jetstream™ TH2A2 o TH2A2P o altri tipi di filtri JSP).
La protezione per le scintille è un accessorio collegabile mediante pressione. Allineare la cavità concava sulla protezione con quella
sull'alloggiamento del filtro (v. diagrammi 9, 10 e 11) e premere. Assicurarsi che questa operazione sia accompagnata da uno scatto.

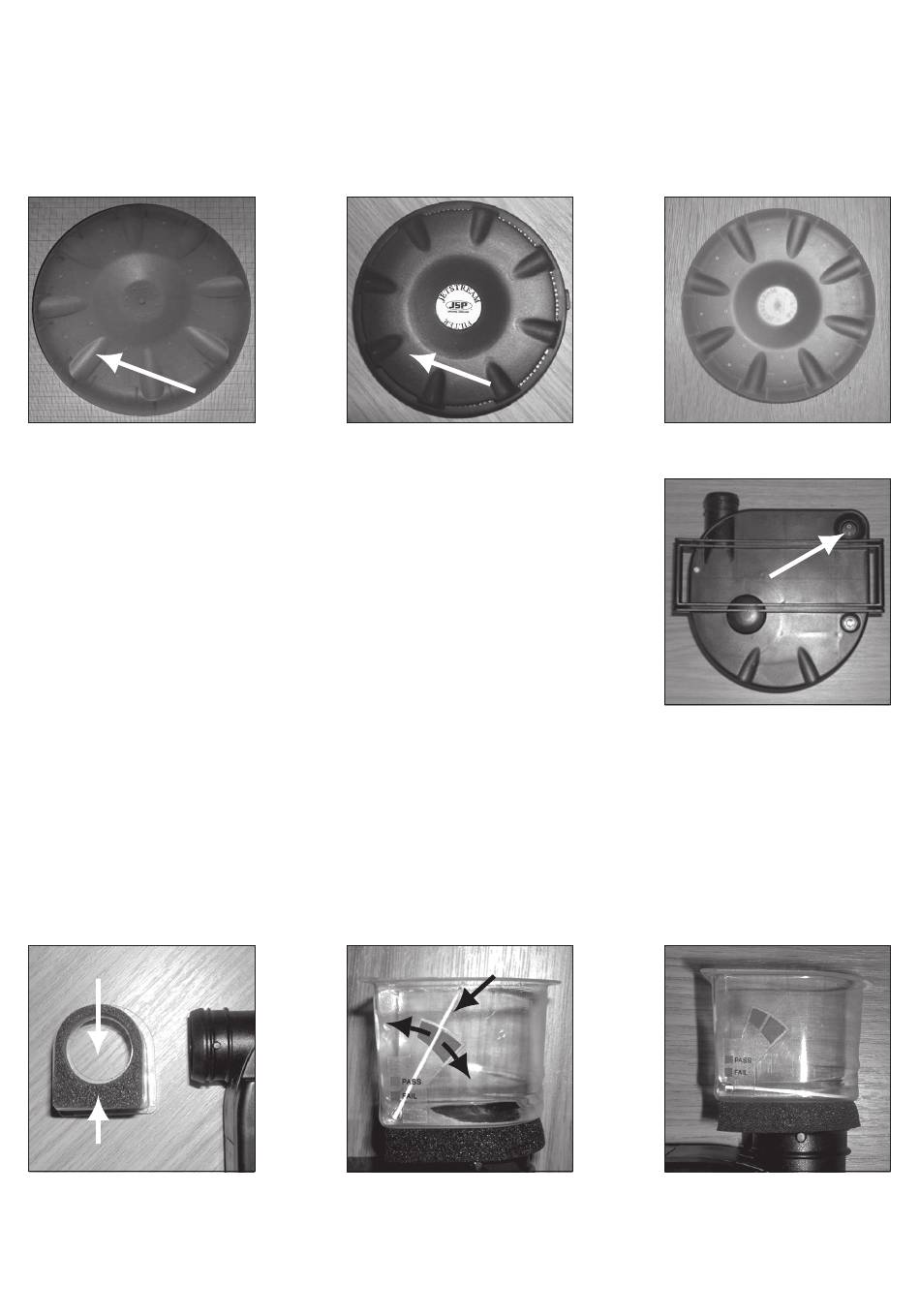

Diagramma 9:
CAVITÀ CONCAVA CAVITÀ CONCAVA
Quando il filtro Jetstream™ TH2P è esaurito, rimuovere la protezione per le scintille. In
circostanze normali, la protezione può essere utilizzata fino a 5 volte. Questo accessorio
deve essere pulito dopo ogni uso, strofinando con un panno inumidito in una soluzione
di detergente delicato e acqua calda e lasciando asciugare. Mai utilizzare solventi o
detergenti abrasivi. L'unità non deve essere asciugata con aria calda o calore radiante.
Accensione dell'unità di ventilazione
Attivare l'interruttore sul retro dell'unità (V. Diagramma 12) e attendere che il segnalatore acustico si spenga dopo circa 10 secondi.
Se ciò non avviene, potrebbe essere necessario ricaricare l'unità o installare un nuovo filtro.
Controllo del flusso d'aria
Con l'unità di ventilazione in funzione, posizionare l'elemento di controllo del flusso sul ventilatore in modo tale che la guarnizione di
tenuta afferri saldamente l'attacco (V. Diagrammi 13 e 14). Controllare che la leva d'indicazione oltrepassi il simbolo rosso entrando
nella zona verde (V. Diagramma 15).
Diagramma 13:
FLOW TEST UNIT FLOW TEST UNIT
GASKET GASKET
Indossare l'unità di ventilazione
Avvolgere la cinghia in vita e allacciare la fibbia a scatto. Per regolare la cinghia tirare l'estremità libera dall'elemento di fissaggio in
velcro e infilarla nella fibbia. La cintura deve essere stretta o allargata in modo che l'unità di ventilazione calzi comoda, preferibilmente
al fondo della schiena. L'estremità libera della cinghia deve essere fatta aderire sull'elemento di fissaggio in velcro.
Diagramma 10:
CAVITÀ CONCAVA CAVITÀ CONCAVA
Diagramma 14:
INDICATOR LEVEL INDICATOR LEVEL
PASS PASS
FAIL FAIL
Diagramma 11:
Diagramma 12:
INTERRUTTORE INTERRUTTORE
Diagramma 15:
