ANALY E VON PUFFER PEICHERN
Das folgende Beispiel beschreibt eine
simultane Darstellung der Ein- und Ausgaben.
Bei dem asynchronen Pufferspeicher handelt es sich um einen nor
malen Typ, in dem die Daten kontinuierlich vom Eingang zum Aus
gang fließen.
Der 7D01 ist in der Lage,
simultan zu speichern und alle 16 Datenleitungen gleichzeitig
darzustellen, wodurch ein schneller Vergleich möglich ist. Eine
typische Testanordnung sowie Darstellung zeigt Abbildung 11 A.
-29-
peicherprüfung durch die
8 Eingangs- und 8 Ausgangsleitungen

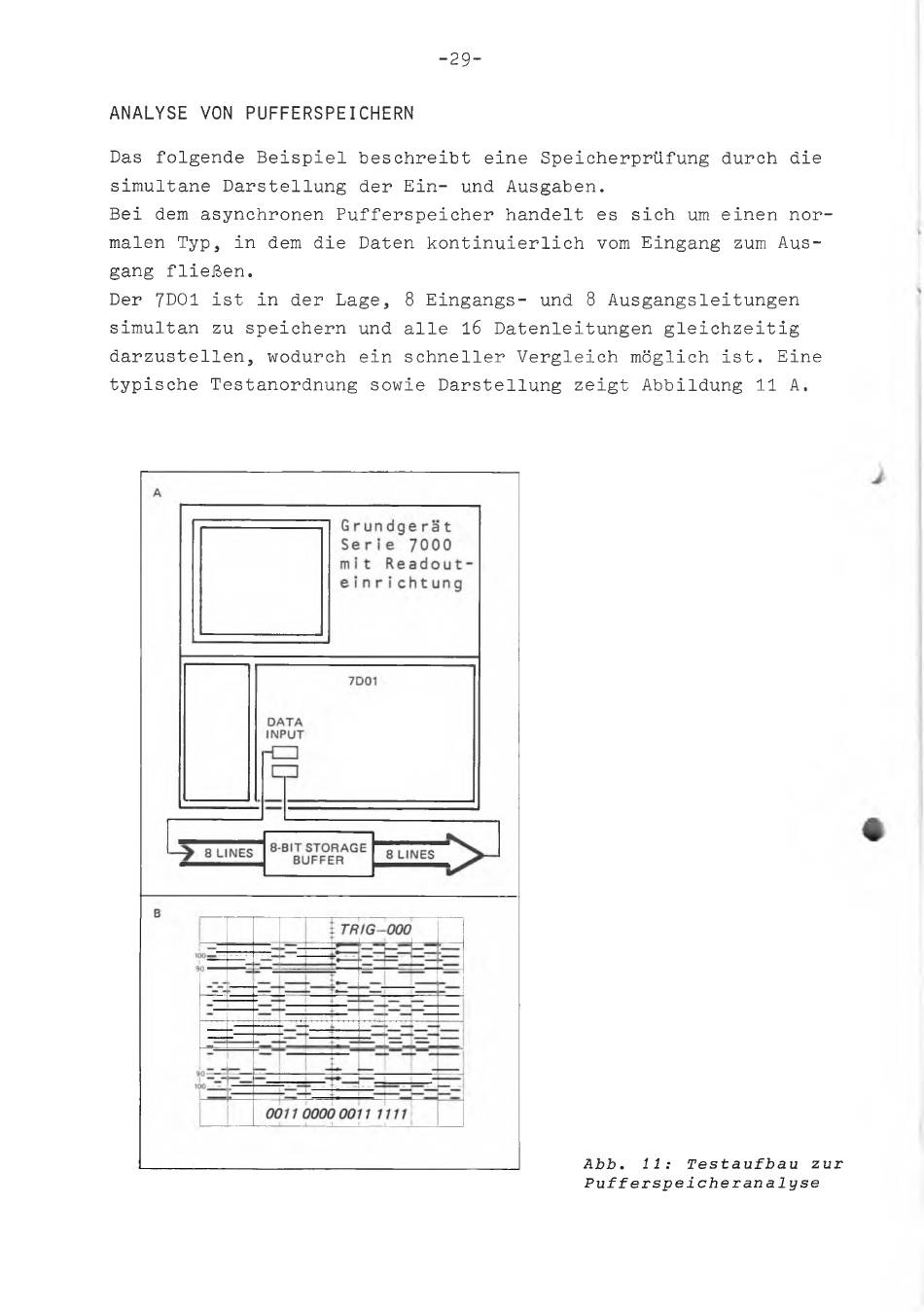

Abb.
11:
Testaufbau zur
Pufferspeiche ranalyse
