I GNALAN CHLÜ
E
Datenerfassung
Der Datenanschluß erfolgt über zwei Hochimpedanz-Datenerfassungs-
tastköpfe von TEKTRONIX (P6451). Ein Tastkopf dient zum Anschluß
der Kanäle 0 bis 7 sowie des externen Clocksignals, der andere
zum Anschluß der Kanäle 7 bis 15 und des QUAL IF I ER- ignals . Die
Tastkopfspitzen gestatten einen problemlosen Anschluß der Daten
signalquellen. Für jeden Tastkopf kann einzeln die feste
wertspannung oder, mit Hilfe des Wahlschalters THRE HOLD VOLTAGE,
eine variable
chwellwertspannung eingestellt werden.
-10-

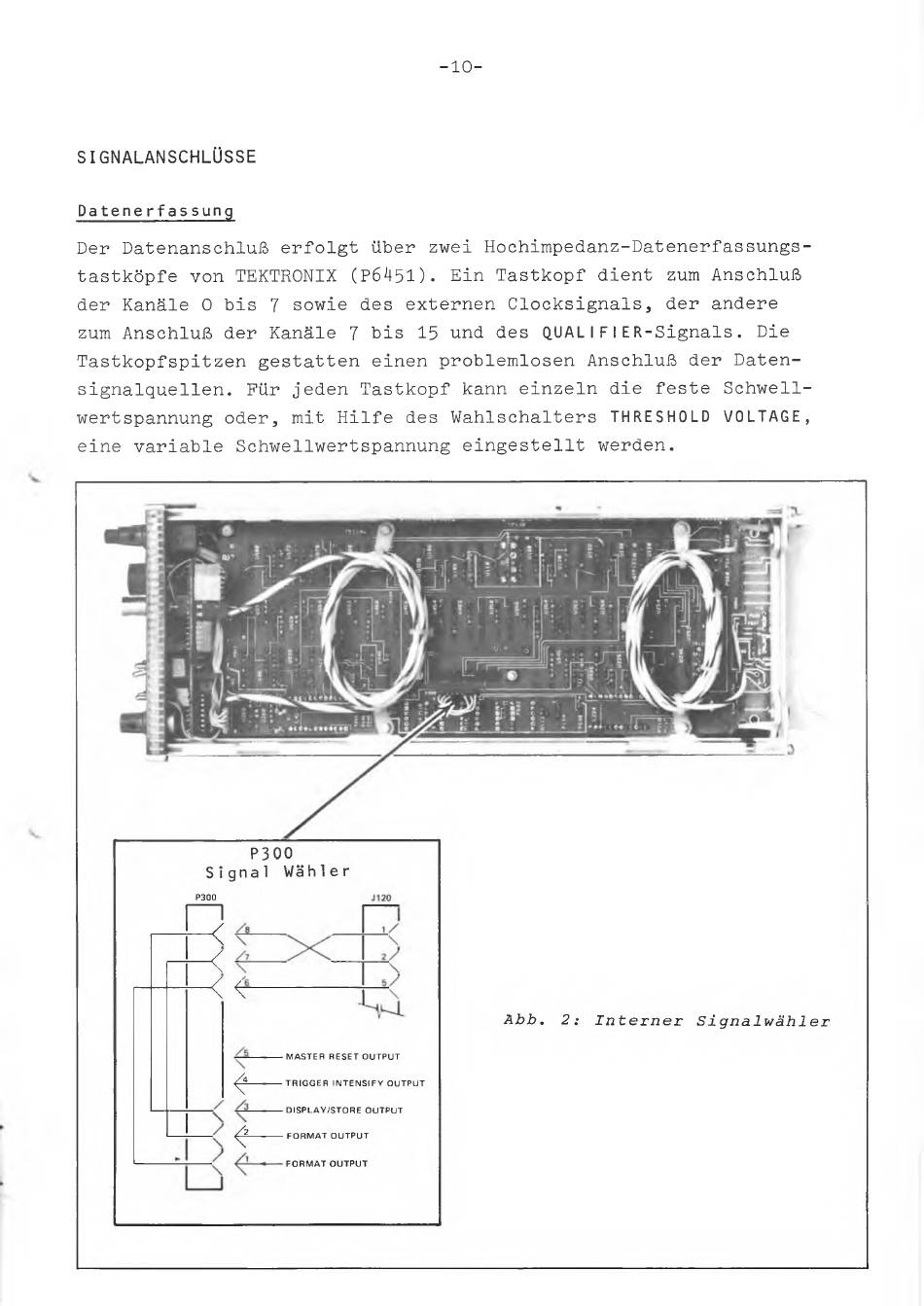

Abb.
2: Interner Signalwähler
chwell
