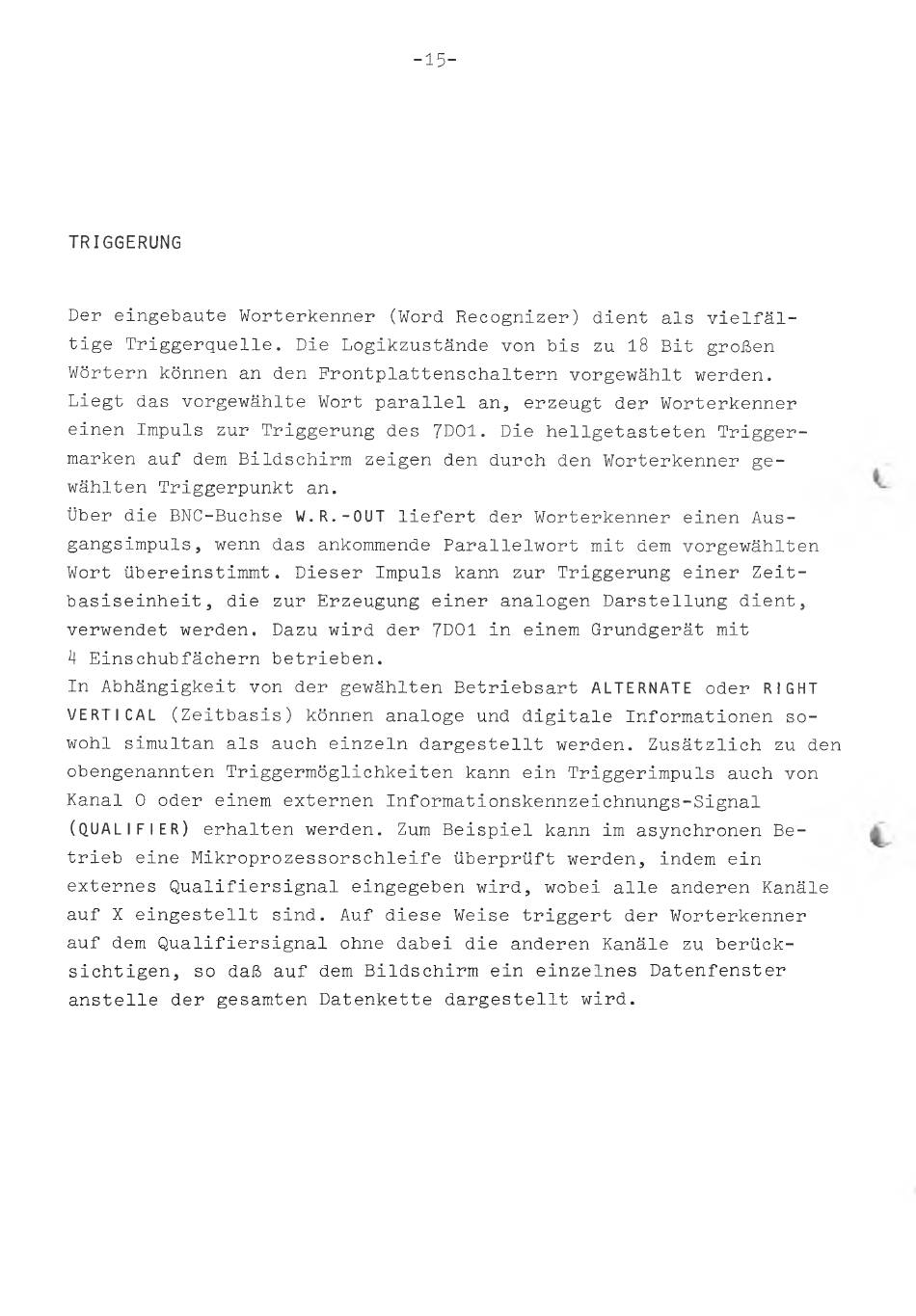

TRIGGERUNG
Der eingebaute Worterkenner (Word Recognizer) dient als vielfäl
tige Triggerquelle. Die Logikzustände von bis zu 18 Bit großen
Wörtern können an den Frontplattenschaltern vorgewählt werden.
Liegt das vorgewählte Wort parallel an, erzeugt der Worterkenner
einen Impuls zur Triggerung des 7D01. Die hellgetasteten Trigger
marken auf dem Bildschirm zeigen den durch den Worterkenner ge
wählten Triggerpunkt an.
Über die BNC-Buchse W.R.-OUT liefert der Worterkenner einen Aus
gangsimpuls, wenn das ankommende Parallelwort mit dem vorgewählten
Wort übereinstimmt. Dieser Impuls kann zur Triggerung einer Zeit
basiseinheit, die zur Erzeugung einer analogen Darstellung dient,
verwendet werden.
4 Einschubfächern betrieben.
In Abhängigkeit von der gewählten Betriebsart ALTERNATE oder RIGHT
VERTICAL (Zeitbasis) können analoge und digitale Informationen so
wohl simultan als auch einzeln dargestellt werden.
obengenannten Triggermöglichkeiten kann ein Triggerimpuls auch von
Kanal 0 oder einem externen Informationskennzeichnungs- ignal
(QUALIFIER)
erhalten werden.
trieb eine Mikroprozessorschleife überprüft werden, indem ein
externes Qualifiersignal eingegeben wird, wobei alle anderen Kanäle
auf X eingestellt sind. Auf diese Weise triggert der Worterkenner
auf dem Qualifiersignal ohne dabei die anderen Kanäle zu berück
sichtigen, so daß auf dem Bildschirm ein einzelnes Datenfenster
anstelle der gesamten Datenkette dargestellt wird.
-15-
Dazu wird der 7D01 in einem Grundgerät mit
Zum Beispiel kann im asynchronen Be
Zusätzlich zu den
