Information zum Produkt

2.1 Bestimmungsgemäße Verwendung
Die nachfolgenden Angaben gelten für folgendes
Produkt: Vorbau-Raffstore Typ R6/10
Das Produkt ist ein außenliegender Sonnenschutz, der als
Wärme-, Blend- und Sichtschutz eingesetzt wird. Das Pro-
dukt reduziert den Lichteinfall und optimiert die Nutzung der
Sonnenenergie. Optional kann ein Insektenschutz integriert
sein.
Die Montage vor Fluchttüren oder Fluchtfenstern ist verbo-
ten.
Bei missbräuchlicher Nutzung kann es zu erheblichen Ge-
fährdungen kommen.
Alle für den Außeneinsatz konzipierten Abschlüsse und
Markisen sind im eingefahrenen Zustand für eine Windlast
von 1,1 kN/m² ausgelegt.
Wo diese Produkte ohne besondere Vorkehrungen mon-
tiert werden dürfen ist durch die Richtlinie „Windlasten zur
Konstruktion von Abschlüssen und Markisen im eingefah-
ren Zustand – Punkt 5.1.1" [herausgegeben vom Bundes-
verband Rollladen + Sonnenschutz e. V. und ITRS Indus-
trieverband Technische Textilien - Rollladen - Sonnenschutz
e. V.] geregelt.
Zusätzliche Belastungen des Produktes durch angehängte
Gegenstände können zur Beschädigung oder zum Absturz
führen und sind daher nicht zulässig. Für hieraus resultie-
rende Schäden haftet WAREMA nicht.
Zur bestimmungsgemäßen Verwendung gehören auch das
Beachten der vorliegenden Anleitung und die Einhaltung
der darin enthaltenen Vorgaben zur Instandhaltung.
816089 [Rev. 1 - de]/19.01.15
Information zum Produkt
2.2

Teilebezeichnung

7
6
1 Kasten
2 Trägerprofil
3 Lamellen
Unterschiene
4

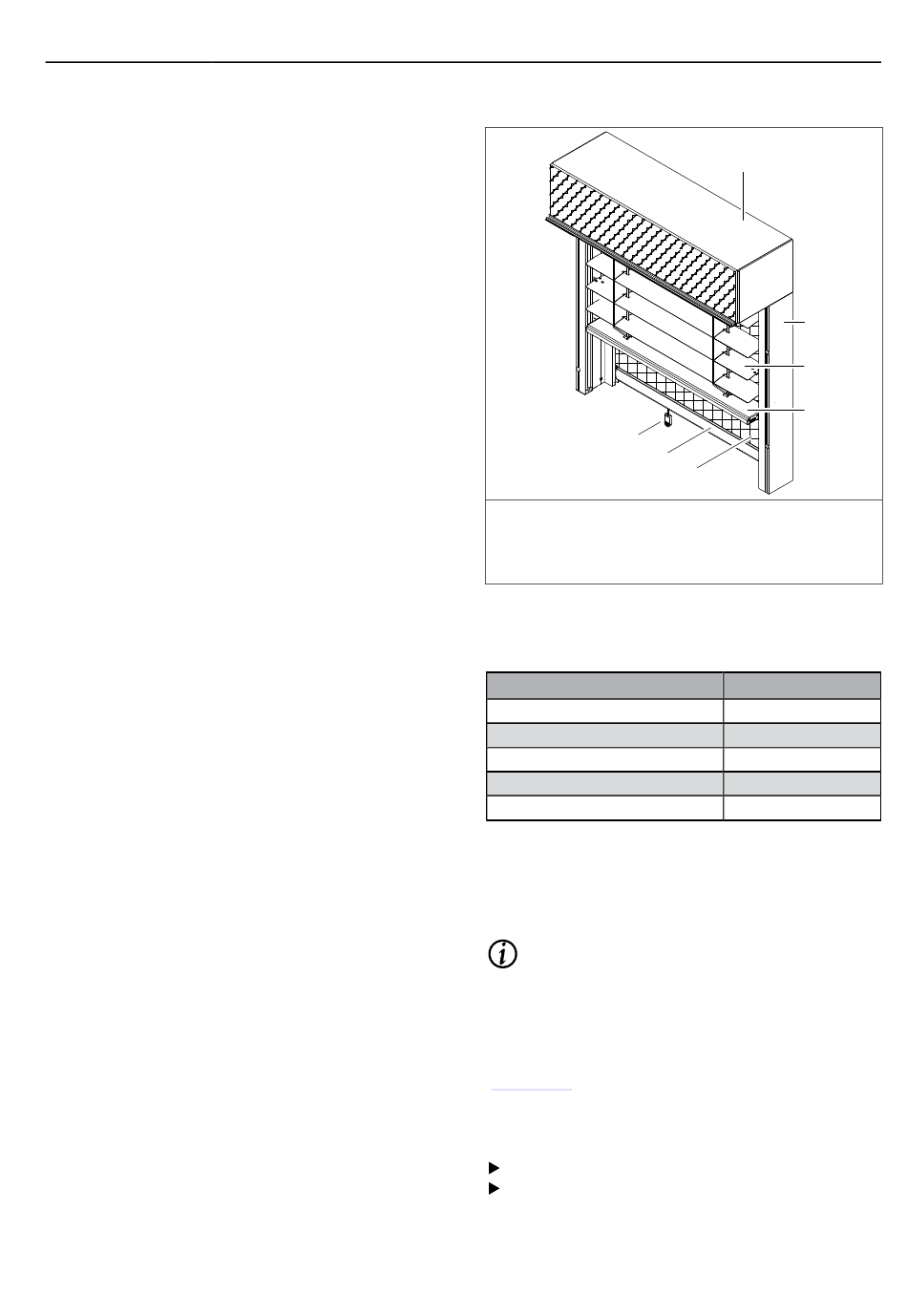

Abb. 1: Teileübersicht Vorbau-Raffstore (am Beispiel R10
Putz)
2.3 Daten für Elektroantrieb
Parameter
Stromaufnahme
Nennspannung
Schutzart
Kurzzeitbetrieb (S2)
Lärmemissionspegel
Tab. 1: Angaben für Elektroantrieb (230 V/50 Hz)
*
Bei der Standardmontage des Produktes auf
dem Prüfstand liegt der Lärmemissionspegel
< 70 dB(A). Montagebedingt kann der Wert abwei-
chen.
INFO
Die vorangestellte Tabelle ist die Zusammenfassung
der zulässigen Motoren.
2.4

Windwiderstand

Für Raffstore wird die Verwendung von Windgrenzwerten
(siehe Tab. 2) je nach Produktart empfohlen. Werden die
Grenzwerte erreicht, muss die Anlage eingefahren werden.
Grundlage für nachfolgende Tabelle:
Fassadenabstand Lamelle:
Materialstärke Lamelle:
1
2
3
4
5
5 Insektenschutz-Gaze
6 Griffleiste
7 Quaste
Wert
0,41-0,97 A
230 V/50 Hz
IP 54
4 Min.
< 70dB (A)
*
≤ 100 mm
≥ 0,4 mm
