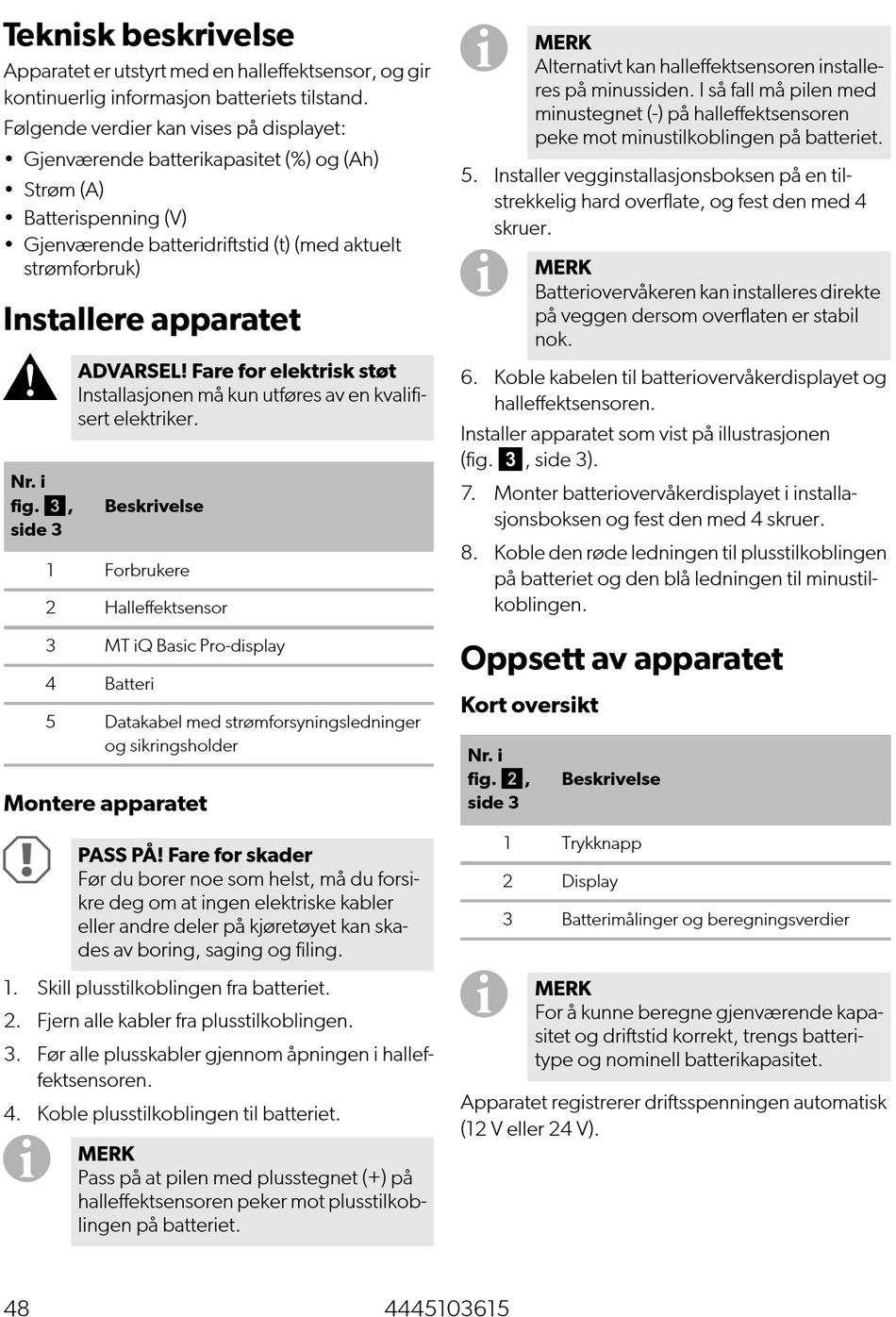

Teknisk beskrivelse

Apparatet er utstyrt med en halleffektsensor, og gir
kontinuerlig informasjon batteriets tilstand.
Følgende verdier kan vises på displayet:
• Gjenværende batterikapasitet (%) og (Ah)
• Strøm (A)
• Batterispenning (V)
• Gjenværende batteridriftstid (t) (med aktuelt
strømforbruk)

Installere apparatet

!
ADVARSEL! Fare for elektrisk støt
Installasjonen må kun utføres av en kvalifi-
sert elektriker.
Nr. i
fig. 3,
Beskrivelse
side 3
1 Forbrukere
2 Halleffektsensor
3 MT iQ Basic Pro-display
4 Batteri
5 Datakabel med strømforsyningsledninger
og sikringsholder

Montere apparatet

A
PASS PÅ! Fare for skader
Før du borer noe som helst, må du forsi-
kre deg om at ingen elektriske kabler
eller andre deler på kjøretøyet kan ska-
des av boring, saging og filing.
1. Skill plusstilkoblingen fra batteriet.
2. Fjern alle kabler fra plusstilkoblingen.
3. Før alle plusskabler gjennom åpningen i hallef-
fektsensoren.
4. Koble plusstilkoblingen til batteriet.
I
MERK
Pass på at pilen med plusstegnet (+) på
halleffektsensoren peker mot plusstilkob-
lingen på batteriet.
48
I
MERK
Alternativt kan halleffektsensoren installe-
res på minussiden. I så fall må pilen med
minustegnet (-) på halleffektsensoren
peke mot minustilkoblingen på batteriet.
5. Installer vegginstallasjonsboksen på en til-
strekkelig hard overflate, og fest den med 4
skruer.
I
MERK
Batteriovervåkeren kan installeres direkte
på veggen dersom overflaten er stabil
nok.
6. Koble kabelen til batteriovervåkerdisplayet og
halleffektsensoren.
Installer apparatet som vist på illustrasjonen
(fig. 3, side 3).
7. Monter batteriovervåkerdisplayet i installa-
sjonsboksen og fest den med 4 skruer.
8. Koble den røde ledningen til plusstilkoblingen
på batteriet og den blå ledningen til minustil-
koblingen.

Oppsett av apparatet

Kort oversikt
Nr. i
fig. 2,
side 3
1
2
3
I
MERK
For å kunne beregne gjenværende kapa-
sitet og driftstid korrekt, trengs batteri-
type og nominell batterikapasitet.
Apparatet registrerer driftsspenningen automatisk
(12 V eller 24 V).
4445103615
Beskrivelse
Trykknapp
Display
Batterimålinger og beregningsverdier
