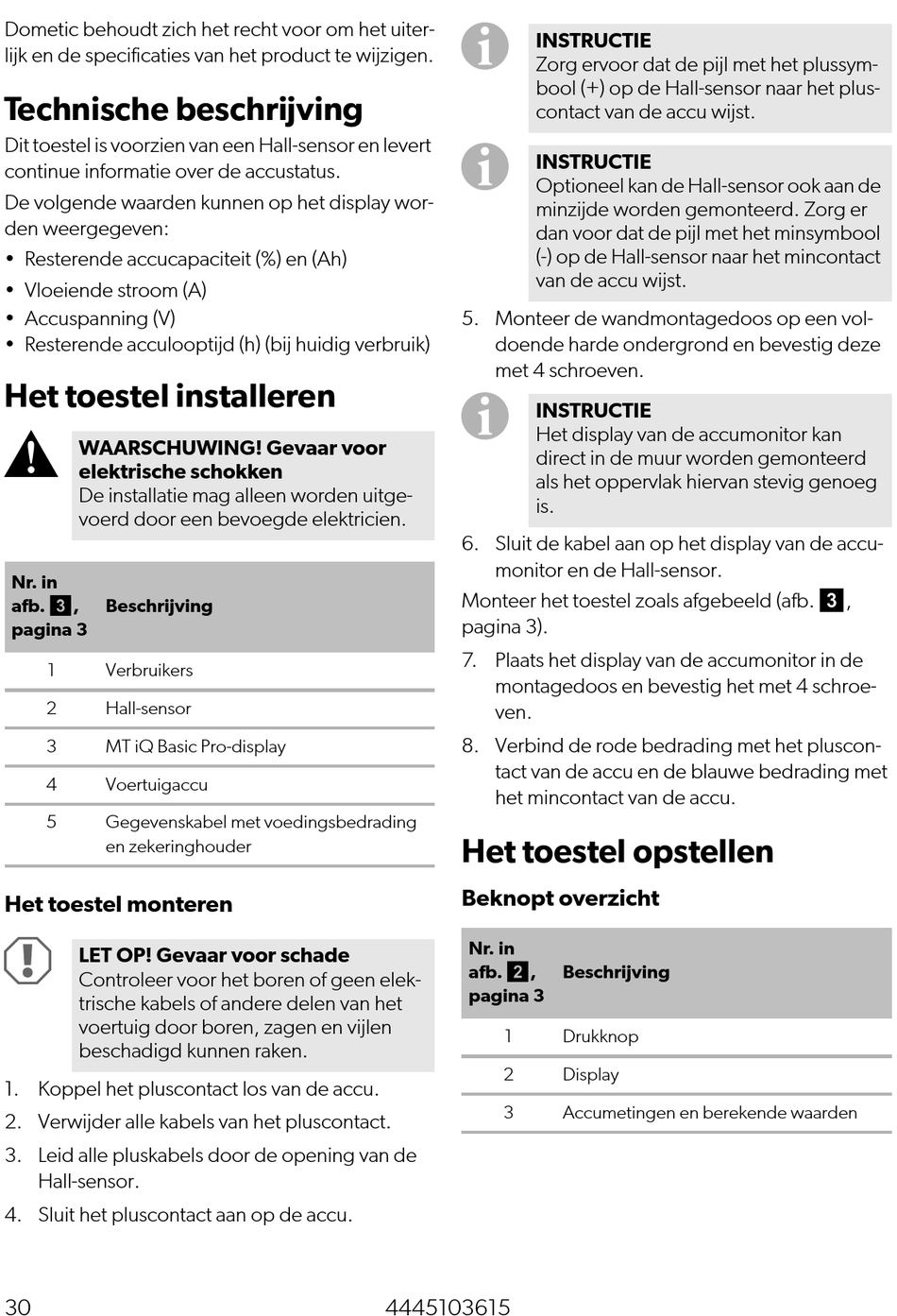

Dometic behoudt zich het recht voor om het uiter-
lijk en de specificaties van het product te wijzigen.

Technische beschrijving

Dit toestel is voorzien van een Hall-sensor en levert
continue informatie over de accustatus.
De volgende waarden kunnen op het display wor-
den weergegeven:
• Resterende accucapaciteit (%) en (Ah)
• Vloeiende stroom (A)
• Accuspanning (V)
• Resterende acculooptijd (h) (bij huidig verbruik)

Het toestel installeren

!
WAARSCHUWING! Gevaar voor
elektrische schokken
De installatie mag alleen worden uitge-
voerd door een bevoegde elektricien.
Nr. in
afb. 3,
Beschrijving
pagina 3
1 Verbruikers
2 Hall-sensor
3 MT iQ Basic Pro-display
4 Voertuigaccu
5 Gegevenskabel met voedingsbedrading
en zekeringhouder
Het toestel monteren
A
LET OP! Gevaar voor schade
Controleer voor het boren of geen elek-
trische kabels of andere delen van het
voertuig door boren, zagen en vijlen
beschadigd kunnen raken.
1. Koppel het pluscontact los van de accu.
2. Verwijder alle kabels van het pluscontact.
3. Leid alle pluskabels door de opening van de
Hall-sensor.
4. Sluit het pluscontact aan op de accu.
30
I
INSTRUCTIE
Zorg ervoor dat de pijl met het plussym-
bool (+) op de Hall-sensor naar het plus-
contact van de accu wijst.
I
INSTRUCTIE
Optioneel kan de Hall-sensor ook aan de
minzijde worden gemonteerd. Zorg er
dan voor dat de pijl met het minsymbool
(-) op de Hall-sensor naar het mincontact
van de accu wijst.
5. Monteer de wandmontagedoos op een vol-
doende harde ondergrond en bevestig deze
met 4 schroeven.
I
INSTRUCTIE
Het display van de accumonitor kan
direct in de muur worden gemonteerd
als het oppervlak hiervan stevig genoeg
is.
6. Sluit de kabel aan op het display van de accu-
monitor en de Hall-sensor.
Monteer het toestel zoals afgebeeld (afb. 3,
pagina 3).
7. Plaats het display van de accumonitor in de
montagedoos en bevestig het met 4 schroe-
ven.
8. Verbind de rode bedrading met het pluscon-
tact van de accu en de blauwe bedrading met
het mincontact van de accu.

Het toestel opstellen

Beknopt overzicht
Nr. in
afb. 2,
pagina 3
1
2
3
4445103615
Beschrijving
Drukknop
Display
Accumetingen en berekende waarden
