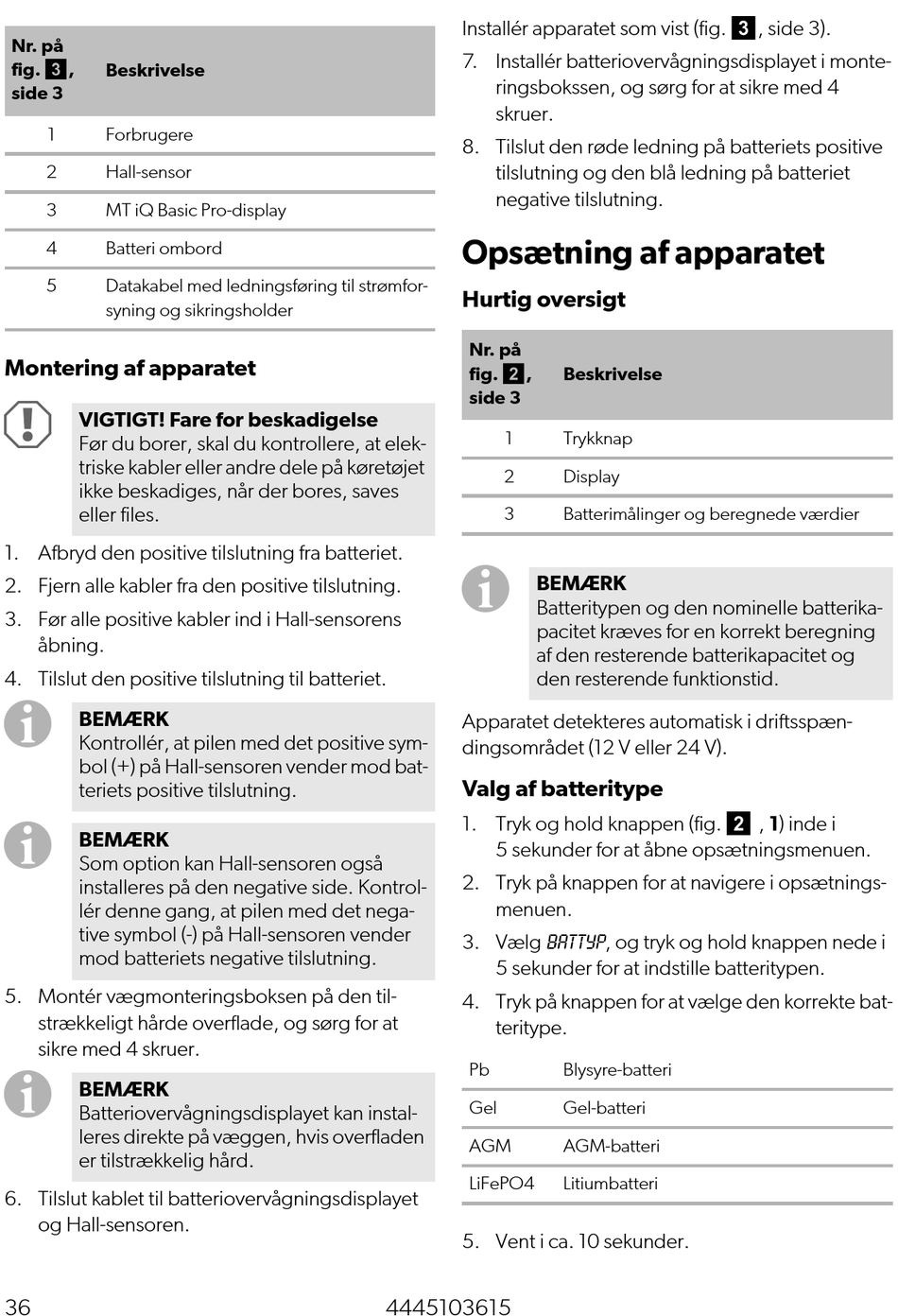

Nr. på
fig. 3,
Beskrivelse
side 3
1 Forbrugere
2 Hall-sensor
3 MT iQ Basic Pro-display
4 Batteri ombord
5 Datakabel med ledningsføring til strømfor-
syning og sikringsholder
Montering af apparatet
A
VIGTIGT! Fare for beskadigelse
Før du borer, skal du kontrollere, at elek-
triske kabler eller andre dele på køretøjet
ikke beskadiges, når der bores, saves
eller files.
1. Afbryd den positive tilslutning fra batteriet.
2. Fjern alle kabler fra den positive tilslutning.
3. Før alle positive kabler ind i Hall-sensorens
åbning.
4. Tilslut den positive tilslutning til batteriet.
I
BEMÆRK
Kontrollér, at pilen med det positive sym-
bol (+) på Hall-sensoren vender mod bat-
teriets positive tilslutning.
I
BEMÆRK
Som option kan Hall-sensoren også
installeres på den negative side. Kontrol-
lér denne gang, at pilen med det nega-
tive symbol (-) på Hall-sensoren vender
mod batteriets negative tilslutning.
5. Montér vægmonteringsboksen på den til-
strækkeligt hårde overflade, og sørg for at
sikre med 4 skruer.
I
BEMÆRK
Batteriovervågningsdisplayet kan instal-
leres direkte på væggen, hvis overfladen
er tilstrækkelig hård.
6. Tilslut kablet til batteriovervågningsdisplayet
og Hall-sensoren.
36
Installér apparatet som vist (fig. 3, side 3).
7. Installér batteriovervågningsdisplayet i monte-
ringsbokssen, og sørg for at sikre med 4
skruer.
8. Tilslut den røde ledning på batteriets positive
tilslutning og den blå ledning på batteriet
negative tilslutning.
Opsætning af apparatet
Hurtig oversigt
Nr. på
fig. 2,
side 3
1
2
3
I
BEMÆRK
Batteritypen og den nominelle batterika-
pacitet kræves for en korrekt beregning
af den resterende batterikapacitet og
den resterende funktionstid.
Apparatet detekteres automatisk i driftsspæn-
dingsområdet (12 V eller 24 V).
Valg af batteritype
1. Tryk og hold knappen (fig. 2 , 1) inde i
5 sekunder for at åbne opsætningsmenuen.
2. Tryk på knappen for at navigere i opsætnings-
menuen.
3. Vælg BatTyp, og tryk og hold knappen nede i
5 sekunder for at indstille batteritypen.
4. Tryk på knappen for at vælge den korrekte bat-
teritype.
Pb
Gel
AGM
LiFePO4
5. Vent i ca. 10 sekunder.
4445103615
Beskrivelse
Trykknap
Display
Batterimålinger og beregnede værdier
Blysyre-batteri
Gel-batteri
AGM-batteri
Litiumbatteri
