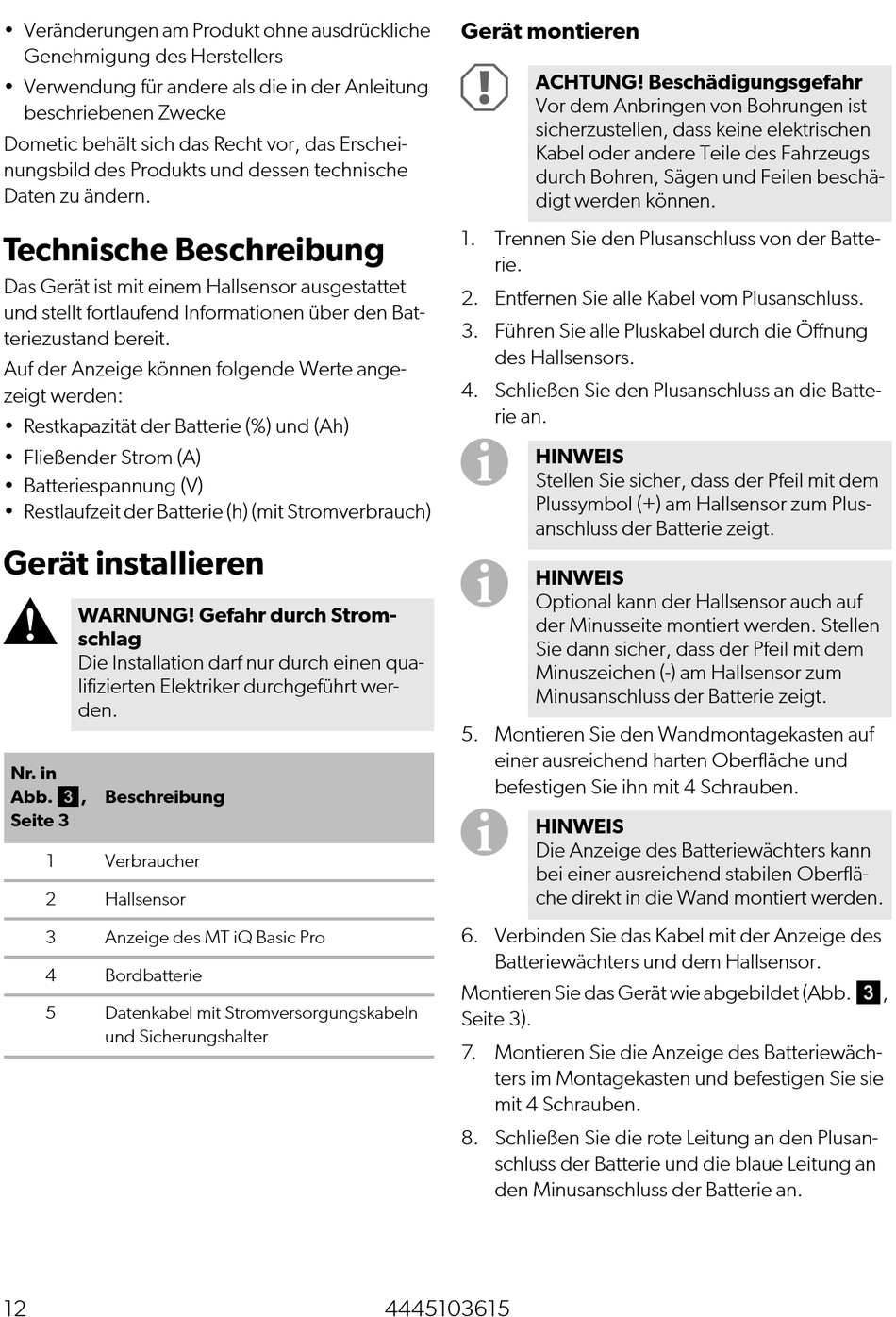

• Veränderungen am Produkt ohne ausdrückliche
Genehmigung des Herstellers
• Verwendung für andere als die in der Anleitung
beschriebenen Zwecke
Dometic behält sich das Recht vor, das Erschei-
nungsbild des Produkts und dessen technische
Daten zu ändern.

Technische Beschreibung

Das Gerät ist mit einem Hallsensor ausgestattet
und stellt fortlaufend Informationen über den Bat-
teriezustand bereit.
Auf der Anzeige können folgende Werte ange-
zeigt werden:
• Restkapazität der Batterie (%) und (Ah)
• Fließender Strom (A)
• Batteriespannung (V)
• Restlaufzeit der Batterie (h) (mit Stromverbrauch)
Gerät installieren
!
WARNUNG! Gefahr durch Strom-
schlag
Die Installation darf nur durch einen qua-
lifizierten Elektriker durchgeführt wer-
den.
Nr. in
Abb. 3,
Beschreibung
Seite 3
1 Verbraucher
2 Hallsensor
3 Anzeige des MT iQ Basic Pro
4 Bordbatterie
5 Datenkabel mit Stromversorgungskabeln
und Sicherungshalter
12
Gerät montieren
A
ACHTUNG! Beschädigungsgefahr
Vor dem Anbringen von Bohrungen ist
sicherzustellen, dass keine elektrischen
Kabel oder andere Teile des Fahrzeugs
durch Bohren, Sägen und Feilen beschä-
digt werden können.
1. Trennen Sie den Plusanschluss von der Batte-
rie.
2. Entfernen Sie alle Kabel vom Plusanschluss.
3. Führen Sie alle Pluskabel durch die Öffnung
des Hallsensors.
4. Schließen Sie den Plusanschluss an die Batte-
rie an.
I
HINWEIS
Stellen Sie sicher, dass der Pfeil mit dem
Plussymbol (+) am Hallsensor zum Plus-
anschluss der Batterie zeigt.
I
HINWEIS
Optional kann der Hallsensor auch auf
der Minusseite montiert werden. Stellen
Sie dann sicher, dass der Pfeil mit dem
Minuszeichen (-) am Hallsensor zum
Minusanschluss der Batterie zeigt.
5. Montieren Sie den Wandmontagekasten auf
einer ausreichend harten Oberfläche und
befestigen Sie ihn mit 4 Schrauben.
I
HINWEIS
Die Anzeige des Batteriewächters kann
bei einer ausreichend stabilen Oberflä-
che direkt in die Wand montiert werden.
6. Verbinden Sie das Kabel mit der Anzeige des
Batteriewächters und dem Hallsensor.
Montieren Sie das Gerät wie abgebildet (Abb. 3,
Seite 3).
7. Montieren Sie die Anzeige des Batteriewäch-
ters im Montagekasten und befestigen Sie sie
mit 4 Schrauben.
8. Schließen Sie die rote Leitung an den Plusan-
schluss der Batterie und die blaue Leitung an
den Minusanschluss der Batterie an.
