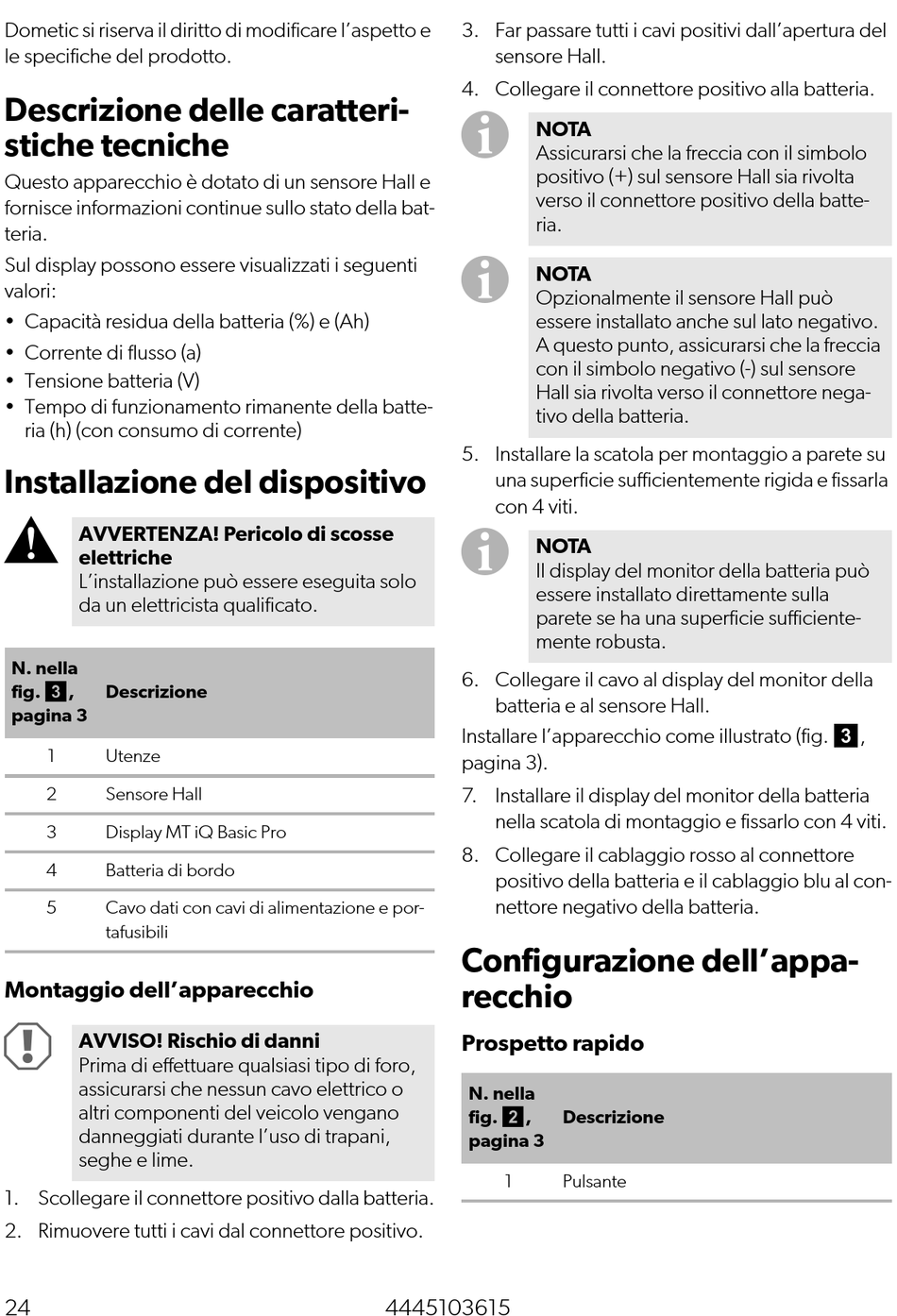

Dometic si riserva il diritto di modificare l'aspetto e
le specifiche del prodotto.
Descrizione delle caratteri-
stiche tecniche
Questo apparecchio è dotato di un sensore Hall e
fornisce informazioni continue sullo stato della bat-
teria.
Sul display possono essere visualizzati i seguenti
valori:
• Capacità residua della batteria (%) e (Ah)
• Corrente di flusso (a)
• Tensione batteria (V)
• Tempo di funzionamento rimanente della batte-
ria (h) (con consumo di corrente)
Installazione del dispositivo
!
AVVERTENZA! Pericolo di scosse
elettriche
L'installazione può essere eseguita solo
da un elettricista qualificato.
N. nella
fig. 3,
Descrizione
pagina 3
1
Utenze
2
Sensore Hall
3
Display MT iQ Basic Pro
4
Batteria di bordo
5
Cavo dati con cavi di alimentazione e por-
tafusibili
Montaggio dell'apparecchio
A
AVVISO! Rischio di danni
Prima di effettuare qualsiasi tipo di foro,
assicurarsi che nessun cavo elettrico o
altri componenti del veicolo vengano
danneggiati durante l'uso di trapani,
seghe e lime.
1. Scollegare il connettore positivo dalla batteria.
2. Rimuovere tutti i cavi dal connettore positivo.
24
3. Far passare tutti i cavi positivi dall'apertura del
sensore Hall.
4. Collegare il connettore positivo alla batteria.
I
NOTA
Assicurarsi che la freccia con il simbolo
positivo (+) sul sensore Hall sia rivolta
verso il connettore positivo della batte-
ria.
I
NOTA
Opzionalmente il sensore Hall può
essere installato anche sul lato negativo.
A questo punto, assicurarsi che la freccia
con il simbolo negativo (-) sul sensore
Hall sia rivolta verso il connettore nega-
tivo della batteria.
5. Installare la scatola per montaggio a parete su
una superficie sufficientemente rigida e fissarla
con 4 viti.
I
NOTA
Il display del monitor della batteria può
essere installato direttamente sulla
parete se ha una superficie sufficiente-
mente robusta.
6. Collegare il cavo al display del monitor della
batteria e al sensore Hall.
Installare l'apparecchio come illustrato (fig. 3,
pagina 3).
7. Installare il display del monitor della batteria
nella scatola di montaggio e fissarlo con 4 viti.
8. Collegare il cablaggio rosso al connettore
positivo della batteria e il cablaggio blu al con-
nettore negativo della batteria.
Configurazione dell'appa-
recchio
Prospetto rapido
N. nella
fig. 2,
pagina 3
1
4445103615
Descrizione
Pulsante
