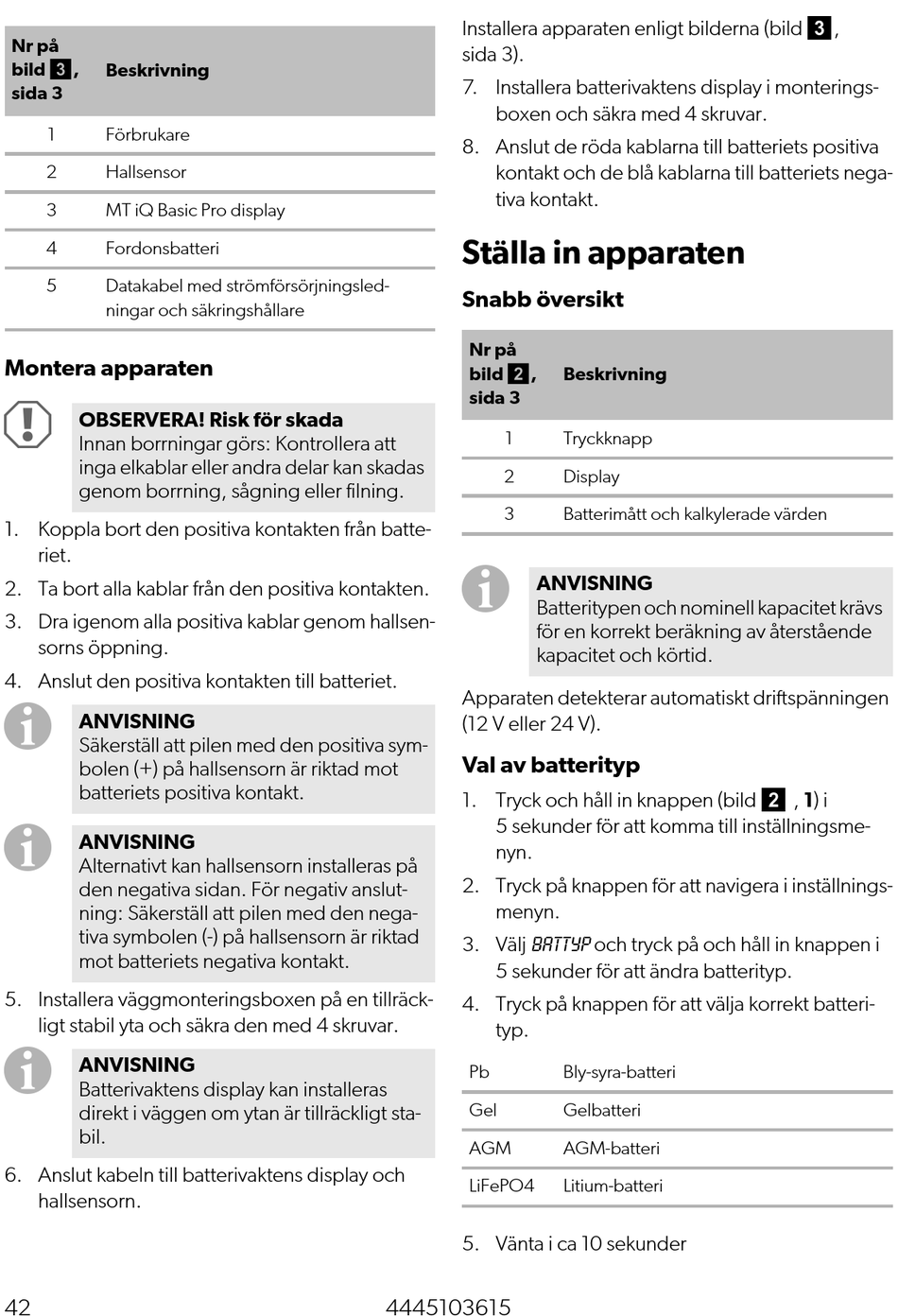

Nr på
bild 3,
Beskrivning
sida 3
1 Förbrukare
2 Hallsensor
3 MT iQ Basic Pro display
4 Fordonsbatteri
5 Datakabel med strömförsörjningsled-
ningar och säkringshållare
Montera apparaten
A
OBSERVERA! Risk för skada
Innan borrningar görs: Kontrollera att
inga elkablar eller andra delar kan skadas
genom borrning, sågning eller filning.
1. Koppla bort den positiva kontakten från batte-
riet.
2. Ta bort alla kablar från den positiva kontakten.
3. Dra igenom alla positiva kablar genom hallsen-
sorns öppning.
4. Anslut den positiva kontakten till batteriet.
I
ANVISNING
Säkerställ att pilen med den positiva sym-
bolen (+) på hallsensorn är riktad mot
batteriets positiva kontakt.
I
ANVISNING
Alternativt kan hallsensorn installeras på
den negativa sidan. För negativ anslut-
ning: Säkerställ att pilen med den nega-
tiva symbolen (-) på hallsensorn är riktad
mot batteriets negativa kontakt.
5. Installera väggmonteringsboxen på en tillräck-
ligt stabil yta och säkra den med 4 skruvar.
I
ANVISNING
Batterivaktens display kan installeras
direkt i väggen om ytan är tillräckligt sta-
bil.
6. Anslut kabeln till batterivaktens display och
hallsensorn.
42
Installera apparaten enligt bilderna (bild 3,
sida 3).
7. Installera batterivaktens display i monterings-
boxen och säkra med 4 skruvar.
8. Anslut de röda kablarna till batteriets positiva
kontakt och de blå kablarna till batteriets nega-
tiva kontakt.
Ställa in apparaten
Snabb översikt
Nr på
bild 2,
sida 3
1
2
3
I
ANVISNING
Batteritypen och nominell kapacitet krävs
för en korrekt beräkning av återstående
kapacitet och körtid.
Apparaten detekterar automatiskt driftspänningen
(12 V eller 24 V).
Val av batterityp
1. Tryck och håll in knappen (bild 2 , 1) i
5 sekunder för att komma till inställningsme-
nyn.
2. Tryck på knappen för att navigera i inställnings-
menyn.
3. Välj BatTyp och tryck på och håll in knappen i
5 sekunder för att ändra batterityp.
4. Tryck på knappen för att välja korrekt batteri-
typ.
Pb
Gel
AGM
LiFePO4
5. Vänta i ca 10 sekunder
4445103615
Beskrivning
Tryckknapp
Display
Batterimått och kalkylerade värden
Bly-syra-batteri
Gelbatteri
AGM-batteri
Litium-batteri
