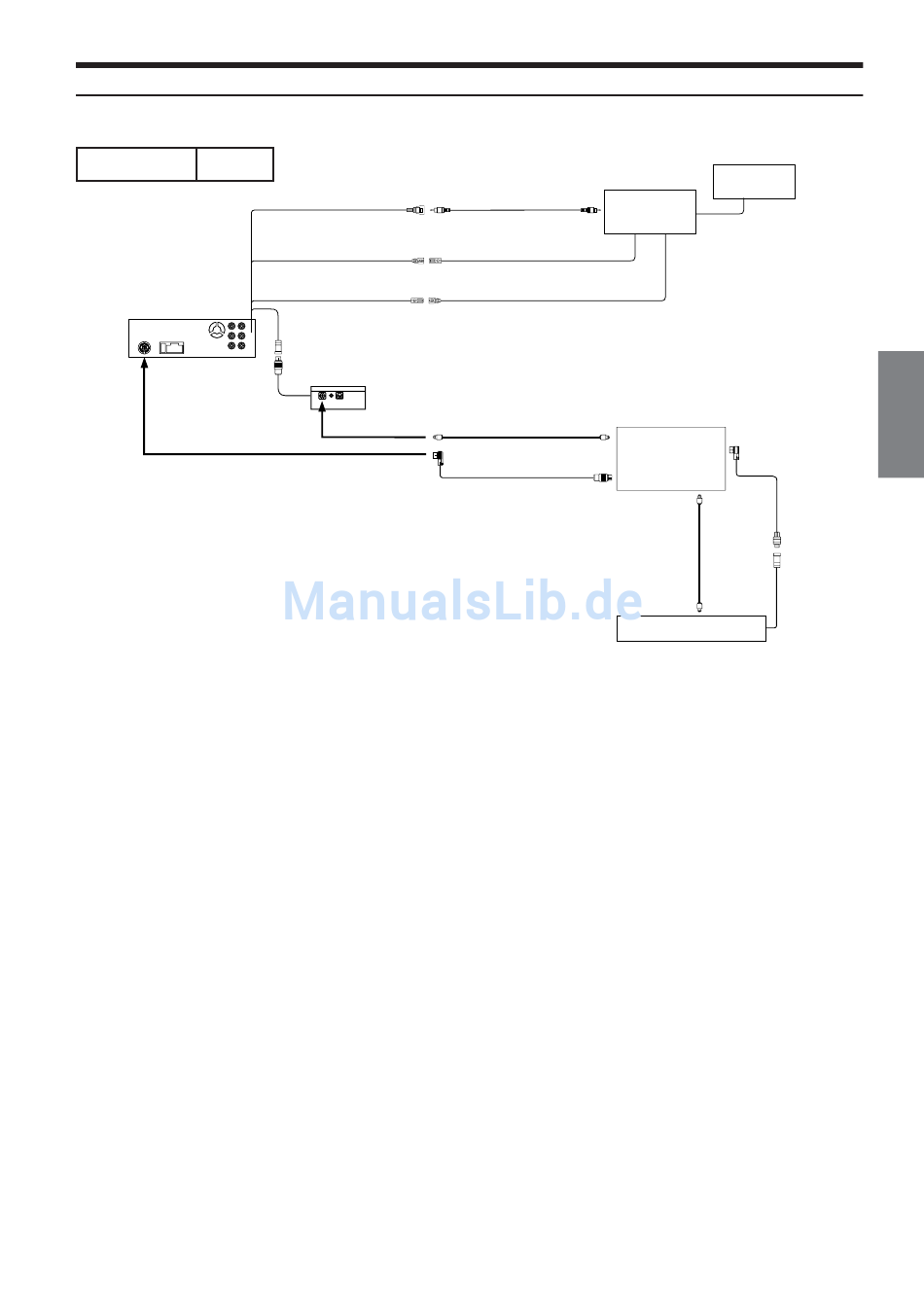

Systembeispiel
Bei Anschluss eines Ai-NET-kompatiblen digitaler Klangprozessors (mit optischen Digitalanschlüssen) und Monitors
kompatibel mit Berührungsbildschirm/Wechslers
System-Schalter
EQ/ DIV
DVA-9860R
• Bei Anschluss eines Gerät über eine optische Digitalverbindung
muss dieses Gerät entsprechend eingestellt werden. Lesen Sie
„Aktivierung des Digitalausgangs" (Seite 24) und setzen Sie die
Option auf ON. Lesen Sie danach „Einstellung des digitalen
Klangprozessors" (Seite 24) und wählen Sie die korrekte
Einstellung.
* Bei Anschluss des PXA-H510:
• Verbinden Sie den optischen Digitaleingang mit dem DVD-
Player.
• Der DVA-9860R und der DVA-5205P können bei Verwendung
des optischen Digitalanschlusses nicht gleichzeitig angeschlossen
werden.
Bitte beobachten Sie das Folgende, wenn Sie ein optisches Kabel
verwenden.
• Achten Sie darauf, das Glasfaserkabel nicht an einer scharfen
Kante zu knicken.
• Wickeln Sie das optisches Kabel auf keinen geringeren als einen
30mm-Radius auf.
• Platzieren Sie keinerlei Objekte auf dem optisches Kabel.
Video-Ausgangskabel
(Gelb)
Fernbedienungs-Eingangskabel
(Weiß/Braun)
Monitorsteuerkabel
(Weiß/Rosa)
An digitalausgang
Optisches Kabel
Ai-NET-Kabel
Videoeingang
Monitor kompatibel mit
Berührungsbildschirm -
RCA Anschlusskabel (video)
Box (separat erhältlich)
Fernbedienungs-Ausgangskabel
(Weiß/Braun)
Monitorsteuerkabel
(Weiß/Rosa)
Ai-NET-kompatiblen
Optischer Digitaleingang
digitaler Klangprozessors
(für Audiodeck)*
(separat erhältlich)
(mit optischen
Digitalanschlüssen)
Ai-NET-Ausgang
Ai-NET-kompatibler
CD-Wechsler (separat erhältlich)
Monitor kompatibel mit
Berührungsbildschirm
(separat erhältlich)
Ai-NET-Kabel
Optischer
Digitaleingang
(für Wechsler)
**
Optisches
Kabel
** Nur einen CD-Wechsler mit
optischem
Digitalausgang anschließen
59
-DE
