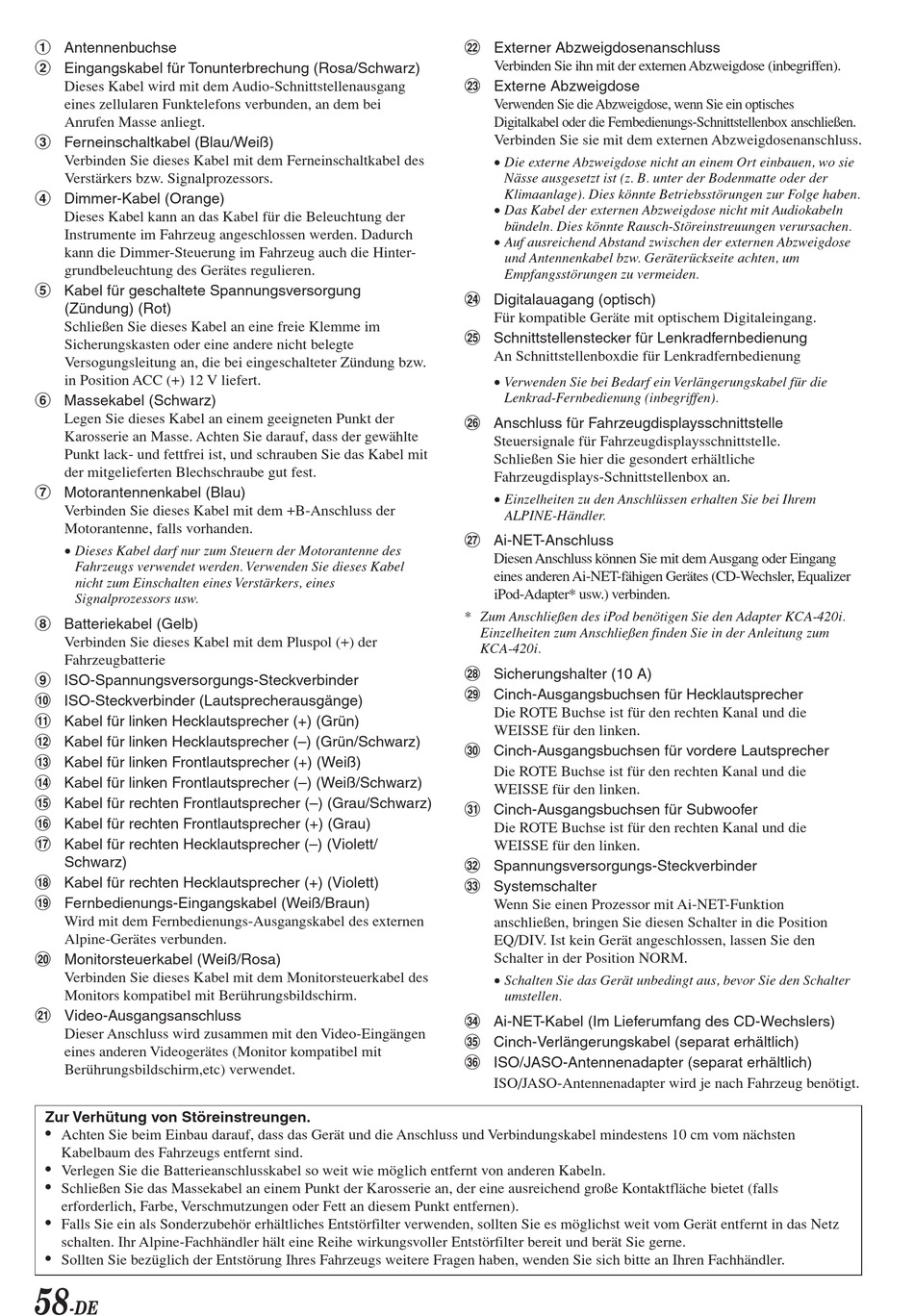

1 Antennenbuchse
2 Eingangskabel für Tonunterbrechung (Rosa/Schwarz)
Dieses Kabel wird mit dem Audio-Schnittstellenausgang
eines zellularen Funktelefons verbunden, an dem bei
Anrufen Masse anliegt.
3 Ferneinschaltkabel (Blau/Weiß)
Verbinden Sie dieses Kabel mit dem Ferneinschaltkabel des
Verstärkers bzw. Signalprozessors.
4 Dimmer-Kabel (Orange)
Dieses Kabel kann an das Kabel für die Beleuchtung der
Instrumente im Fahrzeug angeschlossen werden. Dadurch
kann die Dimmer-Steuerung im Fahrzeug auch die Hinter-
grundbeleuchtung des Gerätes regulieren.
5 Kabel für geschaltete Spannungsversorgung
(Zündung) (Rot)
Schließen Sie dieses Kabel an eine freie Klemme im
Sicherungskasten oder eine andere nicht belegte
Versogungsleitung an, die bei eingeschalteter Zündung bzw.
in Position ACC (+) 12 V liefert.
6 Massekabel (Schwarz)
Legen Sie dieses Kabel an einem geeigneten Punkt der
Karosserie an Masse. Achten Sie darauf, dass der gewählte
Punkt lack- und fettfrei ist, und schrauben Sie das Kabel mit
der mitgelieferten Blechschraube gut fest.
7 Motorantennenkabel (Blau)
Verbinden Sie dieses Kabel mit dem +B-Anschluss der
Motorantenne, falls vorhanden.
• Dieses Kabel darf nur zum Steuern der Motorantenne des
Fahrzeugs verwendet werden. Verwenden Sie dieses Kabel
nicht zum Einschalten eines Verstärkers, eines
Signalprozessors usw.
8 Batteriekabel (Gelb)
Verbinden Sie dieses Kabel mit dem Pluspol (+) der
Fahrzeugbatterie
9 ISO-Spannungsversorgungs-Steckverbinder
! ISO-Steckverbinder (Lautsprecherausgänge)
" Kabel für linken Hecklautsprecher (+) (Grün)
# Kabel für linken Hecklautsprecher (–) (Grün/Schwarz)
$ Kabel für linken Frontlautsprecher (+) (Weiß)
% Kabel für linken Frontlautsprecher (–) (Weiß/Schwarz)
& Kabel für rechten Frontlautsprecher (–) (Grau/Schwarz)
( Kabel für rechten Frontlautsprecher (+) (Grau)
) Kabel für rechten Hecklautsprecher (–) (Violett/
Schwarz)
~ Kabel für rechten Hecklautsprecher (+) (Violett)
+ Fernbedienungs-Eingangskabel (Weiß/Braun)
Wird mit dem Fernbedienungs-Ausgangskabel des externen
Alpine-Gerätes verbunden.
, Monitorsteuerkabel (Weiß/Rosa)
Verbinden Sie dieses Kabel mit dem Monitorsteuerkabel des
Monitors kompatibel mit Berührungsbildschirm.
- Video-Ausgangsanschluss
Dieser Anschluss wird zusammen mit den Video-Eingängen
eines anderen Videogerätes (Monitor kompatibel mit
Berührungsbildschirm,etc) verwendet.
Zur Verhütung von Störeinstreungen.
•
Achten Sie beim Einbau darauf, dass das Gerät und die Anschluss und Verbindungskabel mindestens 10 cm vom nächsten
Kabelbaum des Fahrzeugs entfernt sind.
•
Verlegen Sie die Batterieanschlusskabel so weit wie möglich entfernt von anderen Kabeln.
•
Schließen Sie das Massekabel an einem Punkt der Karosserie an, der eine ausreichend große Kontaktfläche bietet (falls
erforderlich, Farbe, Verschmutzungen oder Fett an diesem Punkt entfernen).
•
Falls Sie ein als Sonderzubehör erhältliches Entstörfilter verwenden, sollten Sie es möglichst weit vom Gerät entfernt in das Netz
schalten. Ihr Alpine-Fachhändler hält eine Reihe wirkungsvoller Entstörfilter bereit und berät Sie gerne.
•
Sollten Sie bezüglich der Entstörung Ihres Fahrzeugs weitere Fragen haben, wenden Sie sich bitte an Ihren Fachhändler.
58
-DE
. Externer Abzweigdosenanschluss
Verbinden Sie ihn mit der externen Abzweigdose (inbegriffen).
/ Externe Abzweigdose
Verwenden Sie die Abzweigdose, wenn Sie ein optisches
Digitalkabel oder die Fernbedienungs-Schnittstellenbox anschließen.
Verbinden Sie sie mit dem externen Abzweigdosenanschluss.
• Die externe Abzweigdose nicht an einem Ort einbauen, wo sie
Nässe ausgesetzt ist (z. B. unter der Bodenmatte oder der
Klimaanlage). Dies könnte Betriebsstörungen zur Folge haben.
• Das Kabel der externen Abzweigdose nicht mit Audiokabeln
bündeln. Dies könnte Rausch-Störeinstreuungen verursachen.
• Auf ausreichend Abstand zwischen der externen Abzweigdose
und Antennenkabel bzw. Geräterückseite achten, um
Empfangsstörungen zu vermeiden.
: Digitalauagang (optisch)
Für kompatible Geräte mit optischem Digitaleingang.
; Schnittstellenstecker für Lenkradfernbedienung
An Schnittstellenboxdie für Lenkradfernbedienung
• Verwenden Sie bei Bedarf ein Verlängerungskabel für die
Lenkrad-Fernbedienung (inbegriffen).
< Anschluss für Fahrzeugdisplaysschnittstelle
Steuersignale für Fahrzeugdisplaysschnittstelle.
Schließen Sie hier die gesondert erhältliche
Fahrzeugdisplays-Schnittstellenbox an.
• Einzelheiten zu den Anschlüssen erhalten Sie bei Ihrem
ALPINE-Händler.
= Ai-NET-Anschluss
Diesen Anschluss können Sie mit dem Ausgang oder Eingang
eines anderen Ai-NET-fähigen Gerätes (CD-Wechsler, Equalizer
iPod-Adapter* usw.) verbinden.
* Zum Anschließen des iPod benötigen Sie den Adapter KCA-420i.
Einzelheiten zum Anschließen finden Sie in der Anleitung zum
KCA-420i.
> Sicherungshalter (10 A)
? Cinch-Ausgangsbuchsen für Hecklautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
@ Cinch-Ausgangsbuchsen für vordere Lautsprecher
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
[ Cinch-Ausgangsbuchsen für Subwoofer
Die ROTE Buchse ist für den rechten Kanal und die
WEISSE für den linken.
\ Spannungsversorgungs-Steckverbinder
] Systemschalter
Wenn Sie einen Prozessor mit Ai-NET-Funktion
anschließen, bringen Sie diesen Schalter in die Position
EQ/DIV. Ist kein Gerät angeschlossen, lassen Sie den
Schalter in der Position NORM.
• Schalten Sie das Gerät unbedingt aus, bevor Sie den Schalter
umstellen.
^ Ai-NET-Kabel (Im Lieferumfang des CD-Wechslers)
_ Cinch-Verlängerungskabel (separat erhältlich)
{ ISO/JASO-Antennenadapter (separat erhältlich)
ISO/JASO-Antennenadapter wird je nach Fahrzeug benötigt.
