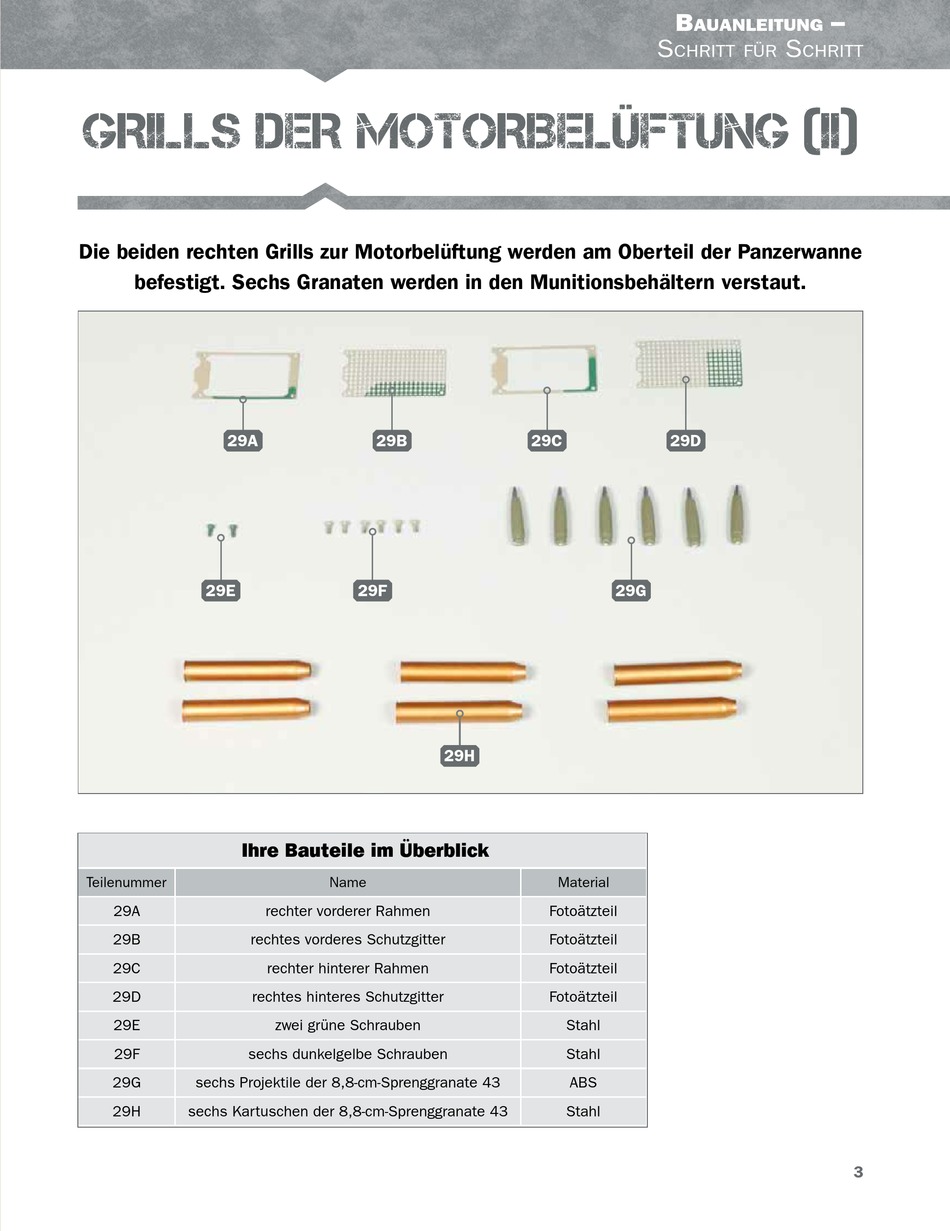

GRILLS DER MOTORBELÜFTUNG (II)
Die beiden rechten Grills zur Motorbelüftung werden am Oberteil der Panzerwanne
befestigt. Sechs Granaten werden in den Munitionsbehältern verstaut.
29A
29E
Ihre Bauteile im Überblick
Teilenummer
29A
29B
rechtes vorderes Schutzgitter
29C
29D
rechtes hinteres Schutzgitter
29E
29F
sechs dunkelgelbe Schrauben
29G
sechs Projektile der 8,8-cm-Sprenggranate 43
29H
sechs Kartuschen der 8,8-cm-Sprenggranate 43
29B
29F
29H
Name
rechter vorderer Rahmen
rechter hinterer Rahmen
zwei grüne Schrauben
B
auanleitung
S
chritt für
29C
29D
29G
Material
Fotoätzteil
Fotoätzteil
Fotoätzteil
Fotoätzteil
Stahl
Stahl
ABS
Stahl
–
S
chritt
3
Werbung
Verwandte Anleitungen für Hachette KONIGSTIGER
Inhaltszusammenfassung für Hachette KONIGSTIGER
- Seite 1 – auanleitung chritt für chritt GRILLS DER MOTORBELÜFTUNG (II) Die beiden rechten Grills zur Motorbelüftung werden am Oberteil der Panzerwanne befestigt. Sechs Granaten werden in den Munitionsbehältern verstaut. Ihre Bauteile im Überblick Teilenummer Name Material rechter vorderer Rahmen Fotoätzteil rechtes vorderes Schutzgitter Fotoätzteil rechter hinterer Rahmen Fotoätzteil...
-
Seite 2: Zusammenbau Und Einsetzen Der Granaten
– auanleitung chritt für chritt SCHRITT 1 Zusammenbau und Einsetzen der Granaten Legen Sie ein Projektil 29G und eine Kartusche 29H Kleben Sie das Projektil 29G an der Kartusche 29H bereit. Versehen Sie den Rand des Projektils mit etwas fest, wie abgebildet. Sekundenkleber, wie abgebildet. -
Seite 3: Die Montage Der Rechten Grills
– auanleitung chritt für chritt SCHRITT 2 Die Montage der rechten Grills Legen Sie das Oberteil der Panzerwanne 17A/23A und den rechten vorderen Rahmen 29A auf Ihre Arbeitsplatte. Nehmen Sie das rechte vordere Schutzgit- ter 29B und führen Sie es zu der Stelle von 23A, auf die der Pfeil weist. - Seite 4 – auanleitung chritt für chritt Legen Sie drei dunkelgelbe Schrauben 29F bereit. Sie werden in die übrigen Bohrungen des Rahmens 29A eingedreht, wie es das Foto zeigt. Weiter geht es ganz hinten an der Panzerwanne 23A. Nehmen Sie das rechte hintere Schutzgitter 29D und führen Sie es zur entsprechenden Stelle der Panzerwanne, wie angedeutet.
-
Seite 5: Das Bauergebnis
– auanleitung chritt für chritt Platzieren Sie den rechten hinteren Rahmen 29C auf dem Schutzgitter 29D. Ziehen Sie die Schraube 29E in der von grüner Farbe umgebenen Bohrung fest. Zuletzt werden die drei dunkelgel- ben Schrauben 29F in die übrigen Bohrungen des Rahmens 29C eingedreht, wie abgebildet.
