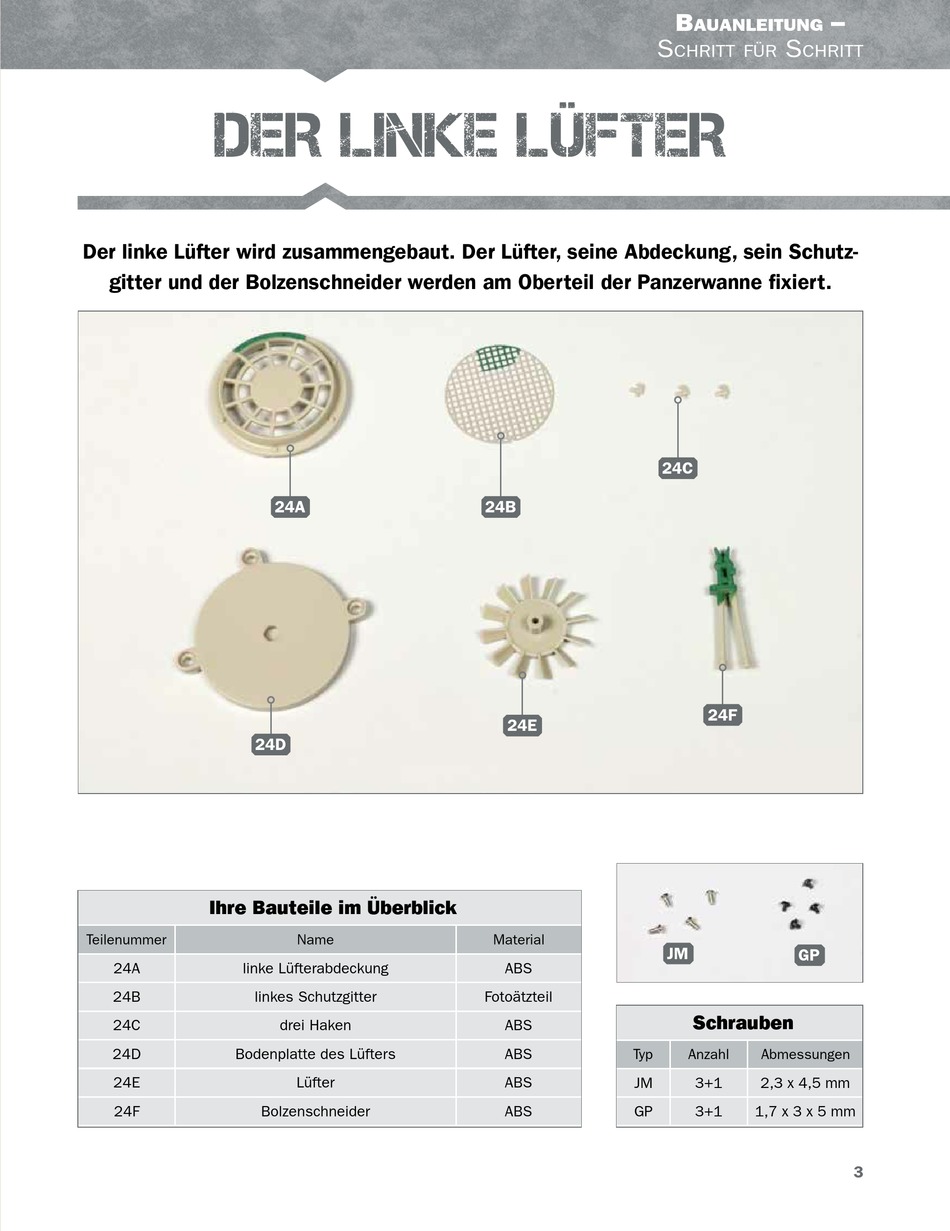

DER LINKE LÜFTER
Der linke Lüfter wird zusammengebaut. Der Lüfter, seine Abdeckung, sein Schutz-
gitter und der Bolzenschneider werden am Oberteil der Panzerwanne fixiert.
24D
Ihre Bauteile im Überblick
Teilenummer
24A
linke Lüfterabdeckung
24B
linkes Schutzgitter
24C
24D
Bodenplatte des Lüfters
24E
24F
Bolzenschneider
24A
Name
drei Haken
Lüfter
S
24C
24B
24E
Material
ABS
Fotoätzteil
ABS
ABS
Typ
ABS
JM
ABS
GP
B
–
auanleitung
S
chritt für
chritt
24F
JM
GP
Schrauben
Anzahl
Abmessungen
3+1
2,3 x 4,5 mm
3+1
1,7 x 3 x 5 mm
3
Werbung
Verwandte Anleitungen für Hachette KÖNIGSTIGER
Inhaltszusammenfassung für Hachette KÖNIGSTIGER
- Seite 1 – auanleitung chritt für chritt DER LINKE LÜFTER Der linke Lüfter wird zusammengebaut. Der Lüfter, seine Abdeckung, sein Schutz- gitter und der Bolzenschneider werden am Oberteil der Panzerwanne fixiert. Ihre Bauteile im Überblick Teilenummer Name Material linke Lüfterabdeckung linkes Schutzgitter Fotoätzteil Schrauben drei Haken...
-
Seite 2: Die Montage Vom Lüfter Und Vom Bolzenschneider
– auanleitung chritt für chritt SCHRITT 1 Die Montage vom Lüfter und vom Bolzenschneider Legen Sie das Oberteil der Panzerwanne 17A/23A Die drei Zapfen der linken Lüfterabdeckung 24A bereit. Nehmen Sie die linke Lüfterabdeckung 24A und wurden korrekt in die Aufnahmen vom Oberteil der führen Sie sie zur Aussparung, auf die der Pfeil weist. - Seite 3 – auanleitung chritt für chritt Drehen Sie die Lüfter-Baugruppe um und führen Sie die Laschen des Bodenteils 24D zu den Schraubenaufnahmen an der Unterseite vom Oberteil der Panzerwanne 23A. Befestigen Sie das Bodenteil des Lüfters 24D mit drei Schrauben JM am Oberteil der Panzerwanne 23A, wie es das Foto zeigt.
- Seite 4 – auanleitung chritt für chritt Drücken Sie die Zapfen an der Unterseite des Bolzenschnei- ders 24F vorsichtig in die Löcher vom Oberteil der Panzerwanne 23A hinein. Das Foto zeigt den befestigten Bolzenschneider. Legen Sie die drei Haken 24C bereit. Versehen Sie den Zapfen des ersten Hakens mit etwas Sekundenkleber und führen Sie ihn zur Vertiefung...
-
Seite 5: Das Bauergebnis
– auanleitung chritt für chritt Legen Sie das linke Schutzgit- ter 24B bereit. Versehen Sie die beiden kleinen Zapfen (Pfeile) auf der Lüfterabde- ckung 24A und auch die Streben der Abdeckung mit etwas Sekundenkleber. Kleben Sie das Schutzgitter 24B auf der Lüfterabdeckung 24A fest: Seine beiden Aussparungen umfassen die kleinen Zapfen der Abdeckung,...
