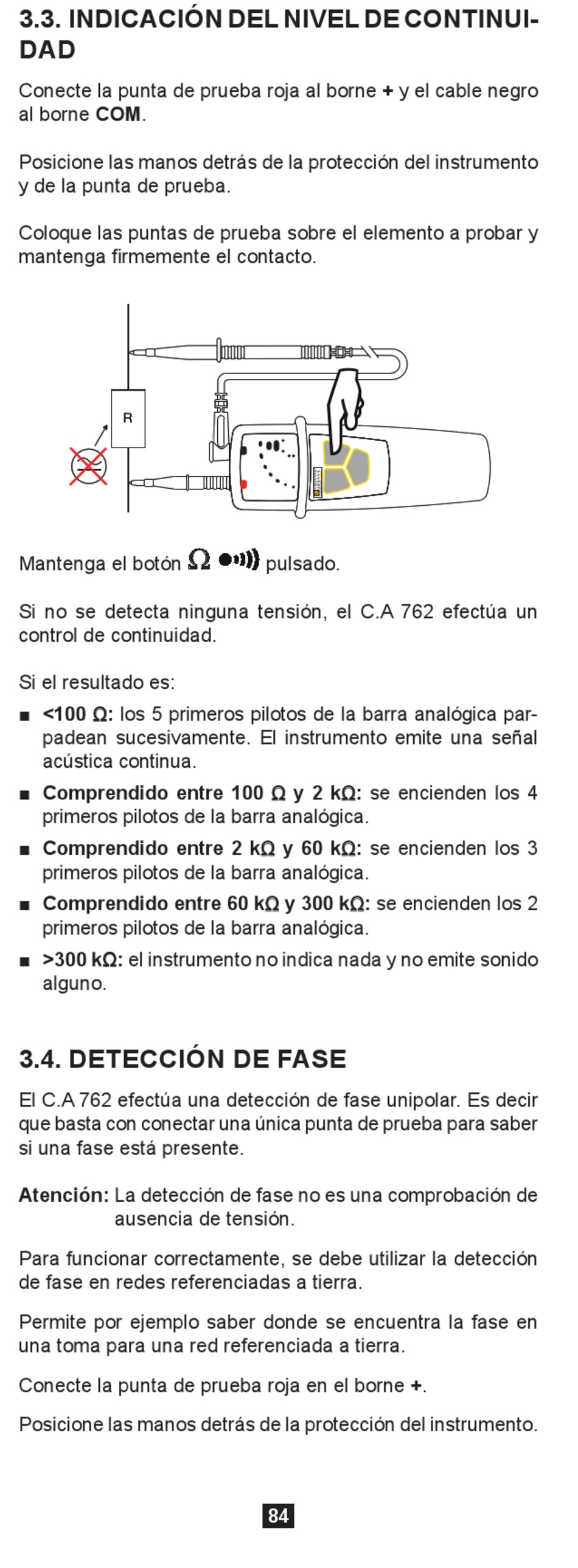

3.3. INDICACIÓN DEL NIVEL DE CONTINUI-
DAD
Conecte la punta de prueba roja al borne + y el cable negro
al borne COM.
Posicione las manos detrás de la protección del instrumento
y de la punta de prueba.
Coloque las puntas de prueba sobre el elemento a probar y
mantenga firmemente el contacto.
Mantenga el botón
Si no se detecta ninguna tensión, el C.A 762 efectúa un
control de continuidad.
Si el resultado es:
■ <100 Ω Ω : los 5 primeros pilotos de la barra analógica par-
padean sucesivamente. El instrumento emite una señal
acústica continua.
■ Comprendido entre 100 Ω Ω y 2 kΩ Ω : se encienden los 4
primeros pilotos de la barra analógica.
■ Comprendido entre 2 kΩ Ω y 60 kΩ Ω : se encienden los 3
primeros pilotos de la barra analógica.
■ Comprendido entre 60 kΩ Ω y 300 kΩ Ω : se encienden los 2
primeros pilotos de la barra analógica.
■ >300 kΩ Ω : el instrumento no indica nada y no emite sonido
alguno.
3.4. DETECCIÓN DE FASE
El C.A 762 efectúa una detección de fase unipolar. Es decir
que basta con conectar una única punta de prueba para saber
si una fase está presente.
Atención: La detección de fase no es una comprobación de
ausencia de tensión.
Para funcionar correctamente, se debe utilizar la detección
de fase en redes referenciadas a tierra.
Permite por ejemplo saber donde se encuentra la fase en
una toma para una red referenciada a tierra.
Conecte la punta de prueba roja en el borne +.
Posicione las manos detrás de la protección del instrumento.
R
Ω

pulsado.
84
