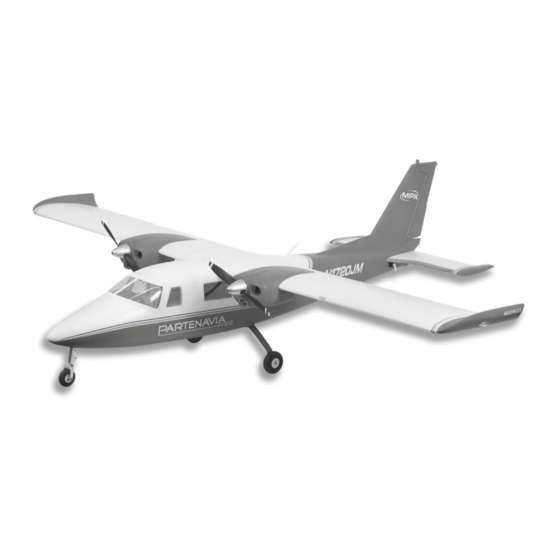

Multiplex PARTENAVIA P.68 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Gesamtlänge / Overall Length / Longueur hors tout: 1066mm
Spannweite / Wingspan / Envergure: 1400mm
Sicherheitshinweise
DE
Lieferumfang, Technische Daten
Conseils de sécurité
FR
Liste de colisage, Caractéristiques
Erhältliche Varianten
Available versions
Version disponible
© Copyright by MULTIPLEX Modellsport GmbH & Co. KG 2021
2 - 3
4 - 5
6 - 8
9 - 10
11
12 - 13
26 - 27
28 - 29
30 - 32
33 - 34
35
36 - 37
#1-02488
Safety information
EN
Product Packing List, Specifications
14 - 15
16 - 17
18 - 20
21 - 22
23
24 - 25
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Multiplex PARTENAVIA P.68
Inhaltszusammenfassung für Multiplex PARTENAVIA P.68
-
Seite 1: Inhaltsverzeichnis
Instructions de montage 30 - 32 Test des gouvernes de commande 33 - 34 Résolution des problèmes Pièces de rechanges 36 - 37 Erhältliche Varianten Available versions #1-02488 Version disponible © Copyright by MULTIPLEX Modellsport GmbH & Co. KG 2021... -
Seite 2: Sicherheitshinweise Für Multiplex-Flugmodelle
Sicherheitsaspekte betrieben wird, besteht immer ein Restrisiko. WERDEN. ERSTICKUNGSGEFAHR! Eine Haftpflichtversicherung (Modellflugzeug mit Antrieb) ist daher Die Multiplex Modellsport GmbH & Co. KG ist nicht haftungspflichtig für obligatorisch. Falls Sie Mitglied in einem Verein oder Verband sind, Verluste, Beschädigungen und Folgeschäden jeder Art, die aufgrund können Sie ggf. -
Seite 3: Sicherheitshinweise Für Multiplex-Bausätze
Sicherheitshinweise für MULTIPLEX-Flugmodelle drückliche Erlaubnis der Multiplex Modellsport GmbH & Co. KG • Feuergefahr durch Fehlfunktion der Elektronik: Akkus sind sicher aufzubewahren. Sicherheitshinweise der Elektronikkomponenten im (in schriftlicher Form) - auch nicht auszugsweise in Print- oder Modell, des Akkus und des Ladegeräts sind zu beachten. Elektronik elektronischen Medien reproduziert und / oder veröffentlicht... -
Seite 4: Produktübersicht
Navigationslichter, sowie die funktionierenden Landeklappen, sind ebenfalls Features, die dem Modell einen besonderen Charme verleihen. Die neue Partenavia P68 von Multiplex mit 1400mm Spannweite ist ein vorbildähnlicher Nachbau für fortgeschrittene Modellpiloten. Durch Der geräumige Akkuschacht nimmt 3S-Akkus mit 2200 - 5000 mAh auf, die beiden gegenläufigen, bürstenlosen Motoren vom Typ ROXXY BL... -
Seite 5: Technische Daten
Technische Daten Leichter, stabiler EPO-Schaum, ABS, Servos: MS-12015 DIGI, MS-12022 MG DIGI Baustoff: technische Kunststoffe Flugdauer: 6 - 15 Minuten Spannweite: 1400mm / 55” LED-Lichter: Lande- bzw. Navigationlichter Gesamtlänge: 1066mm / 42” 5: Gas, Quer, Klappen, Kanäle: Flächenbelastung: 64,6 g/dm² Bugradlenkung / Seite, Höhe Tragflächeninhalt: 34 dm²... -
Seite 6: Bauanleitung
Bauanleitung Einbau des Hauptfahrwerks M3x10mm Hauptfahrwerk in die Mulde auf der Unterseite des Rumpfes legen. Fahrwerksverkleidung darüber legen, mit Schrauben 3.0 x 10mm festschrauben. Einbau des Höhenleitwerks M3x26mm 1. Höhenleitwerk wie abgebildet in die Aussparung hinten am Rumpf 2. Beiliegendes Gestänge mit dem Ruderhorn bzw. dem Servohebel einschieben, mit Schrauben 3.0 x 26mm festschrauben. - Seite 7 Bauanleitung Einbau der Tragfläche M3x10mm 1. Tragflächenholm durch den Rumpf schieben. 3. Tragfläche mit den beiliegenden Schrauben 3.0 x 10mm festschrauben. 2. Beide Tragflächenhälften auf den Holm fädeln, dabei Servokabel bzw. Motorkabel einstecken. Einbau der Spinner bzw. der Luftschrauben M3x10mm 1.
-
Seite 8: Einbau Der Ruderhörner
Einbau der Ruderhörner Sicherstellen, dass alle Servos genau mittig stehen, anschliessend die Folgende Abbildungen zeigen die empfohlenen Einstellungen für die Gestänge wie abgebildet einbauen bzw. einstellen. Ruderhörner und Gestänge für den ersten Flug. Hebelbohrungen für Landeklappengestänge Hebelbohrungen für Höhenrudergestänge � �... -
Seite 9: Ruderprüfungen
Ausschlagrichtung müssen richtig sein. AC H T U N G : S IC H ER H EIT IS T DA S O B ER S T E GEBOT! Firma Multiplex empfiehlt ausdrücklich, dass ein Reichweiten- Bitte die Lufschraube(n) entfernen, bevor die Antriebe geprüft test der Anlage vor jedem Flug durchgeführt wird! -
Seite 10: Dual Rates (Herabgesetzte Ruderausschläge)
Dual Rates (herabgesetzte Ruderausschläge) Querruder Landeklappen Höhenruder Seitenruder Bemerkung: wenn die Landeklappen nach unten ausschlagen, hebt sich der Bug des Modells. Um schöne Landungen zu erzielen müssen also etwas Tiefe zugeschaltet werden. Bei vollem Landeklappenausschlag reicht etwa 1mm Tiefe, bzw. 2mm Tiefe bei reduziertem Klappenausschlag. Querruder Höhenruder Seitenruder... -
Seite 11: Fehlerbehebung
Fehlerbehebung Problem Möglicher Grund Lösung - Motorregler falsch eingestellt - Regler laut Anleitung einstellen Flugmodell reagiert nicht auf Gas, reagiert - Gas ausgeschaltet am Sender - Gas am Sender freischalten aber auf andere Geber - Motorkabel nicht eingesteckt - Kabel prüfen, ggfs. reparieren - Luftschraube lose bzw. -
Seite 12: Bedienungsanleitung Motorregler
Bedienungsanleitung bürstenloser Motorregler Wir bedanken uns bei Ihnen, dass Sie unseren elektronischen Motorregler die Verwendung, das Versagen oder die Fehlfunktion des Produktes (ESC) gekauft haben. Hochleistungsantriebe für ferngesteuerte usw. werden abgelehnt. Wir haften nicht für persönliche Verletzung, Flugmodelle sind sehr gefährlich. Bitte lesen Sie diese Anleitung sorgfältig Sachbeschädigungen oder Folgebeschädigungen, die auf unser Produkt durch. - Seite 13 Bedienungsanleitung bürstenloser Motorregler Fehlerbehebung Problem Möglicher Grund Lösung - Verbinding prüfen Nach dem Einschalten funktioniert der Motor nicht. - Die Verbindung zwischen Akku und Keine Töne Regler ist falsch - Stecker / Buchse ersetzen Nach dem Einschalten funktioniert der Motor nicht. Es ertönen wiederholt “pieps-pieps-, pieps-pieps-, pieps- - Eingangsspannung ist anormal, zu hoch - Spannung des Akkus prüfen...
