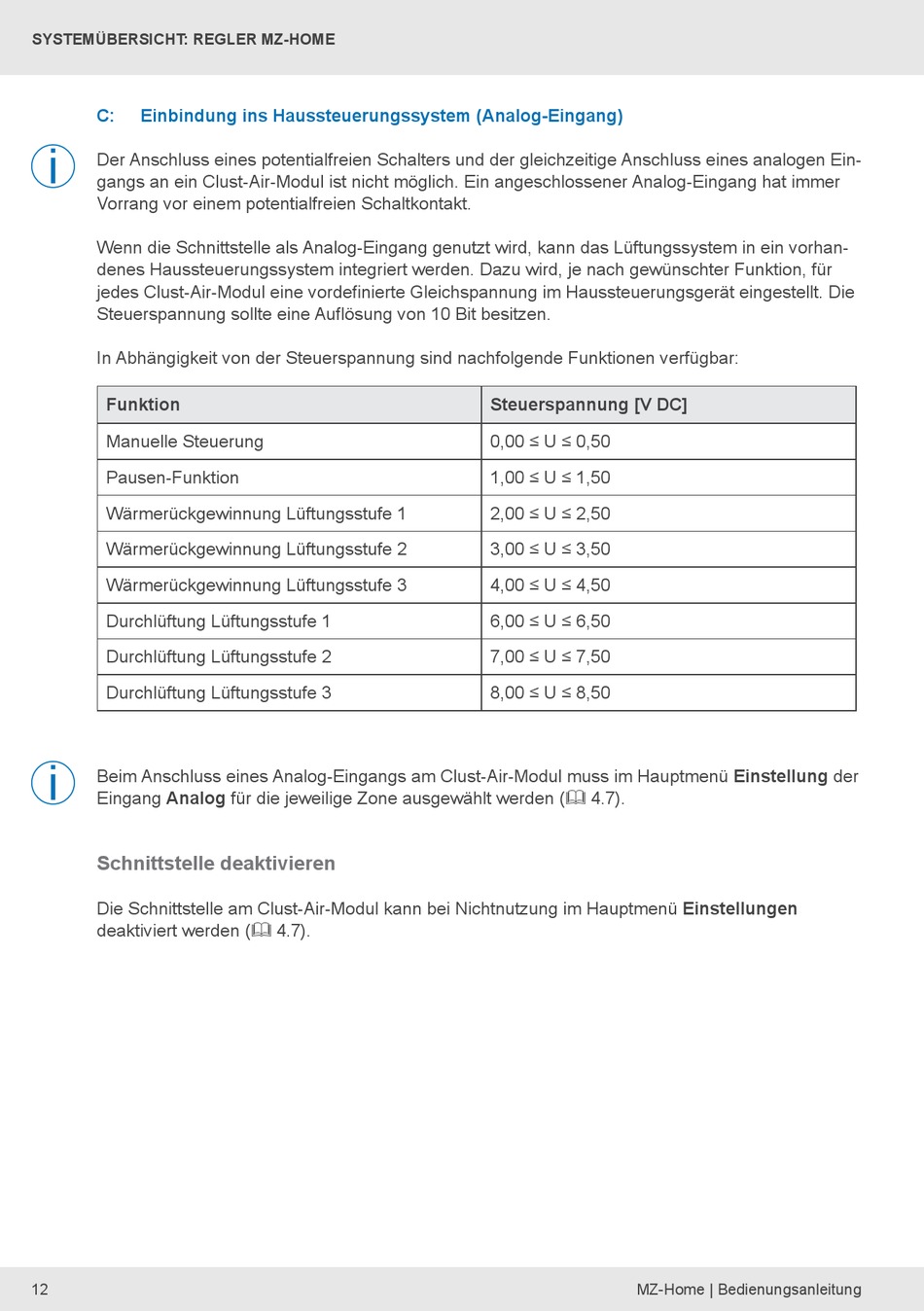

SYSTEMÜBERSICHT: REGLER MZ-HOME
C: Einbindung ins Haussteuerungssystem (Analog-Eingang)
i
Der Anschluss eines potentialfreien Schalters und der gleichzeitige Anschluss eines analogen Ein-
gangs an ein Clust-Air-Modul ist nicht möglich. Ein angeschlossener Analog-Eingang hat immer
Vorrang vor einem potentialfreien Schaltkontakt.
Wenn die Schnittstelle als Analog-Eingang genutzt wird, kann das Lüftungssystem in ein vorhan-
denes Haussteuerungssystem integriert werden. Dazu wird, je nach gewünschter Funktion, für
jedes Clust-Air-Modul eine vordefinierte Gleichspannung im Haussteuerungsgerät eingestellt. Die
Steuerspannung sollte eine Auflösung von 10 Bit besitzen.
In Abhängigkeit von der Steuerspannung sind nachfolgende Funktionen verfügbar:
Funktion
Manuelle Steuerung
Pausen-Funktion
Wärmerückgewinnung Lüftungsstufe 1
Wärmerückgewinnung Lüftungsstufe 2
Wärmerückgewinnung Lüftungsstufe 3
Durchlüftung Lüftungsstufe 1
Durchlüftung Lüftungsstufe 2
Durchlüftung Lüftungsstufe 3
i
Beim Anschluss eines Analog-Eingangs am Clust-Air-Modul muss im Hauptmenü Einstellung der
Eingang Analog für die jeweilige Zone ausgewählt werden ( 4.7).

Schnittstelle deaktivieren

Die Schnittstelle am Clust-Air-Modul kann bei Nichtnutzung im Hauptmenü Einstellungen
deaktiviert werden ( 4.7).
12
12
Steuerspannung [V DC]
0,00 ≤ U ≤ 0,50
1,00 ≤ U ≤ 1,50
2,00 ≤ U ≤ 2,50
3,00 ≤ U ≤ 3,50
4,00 ≤ U ≤ 4,50
6,00 ≤ U ≤ 6,50
7,00 ≤ U ≤ 7,50
8,00 ≤ U ≤ 8,50
