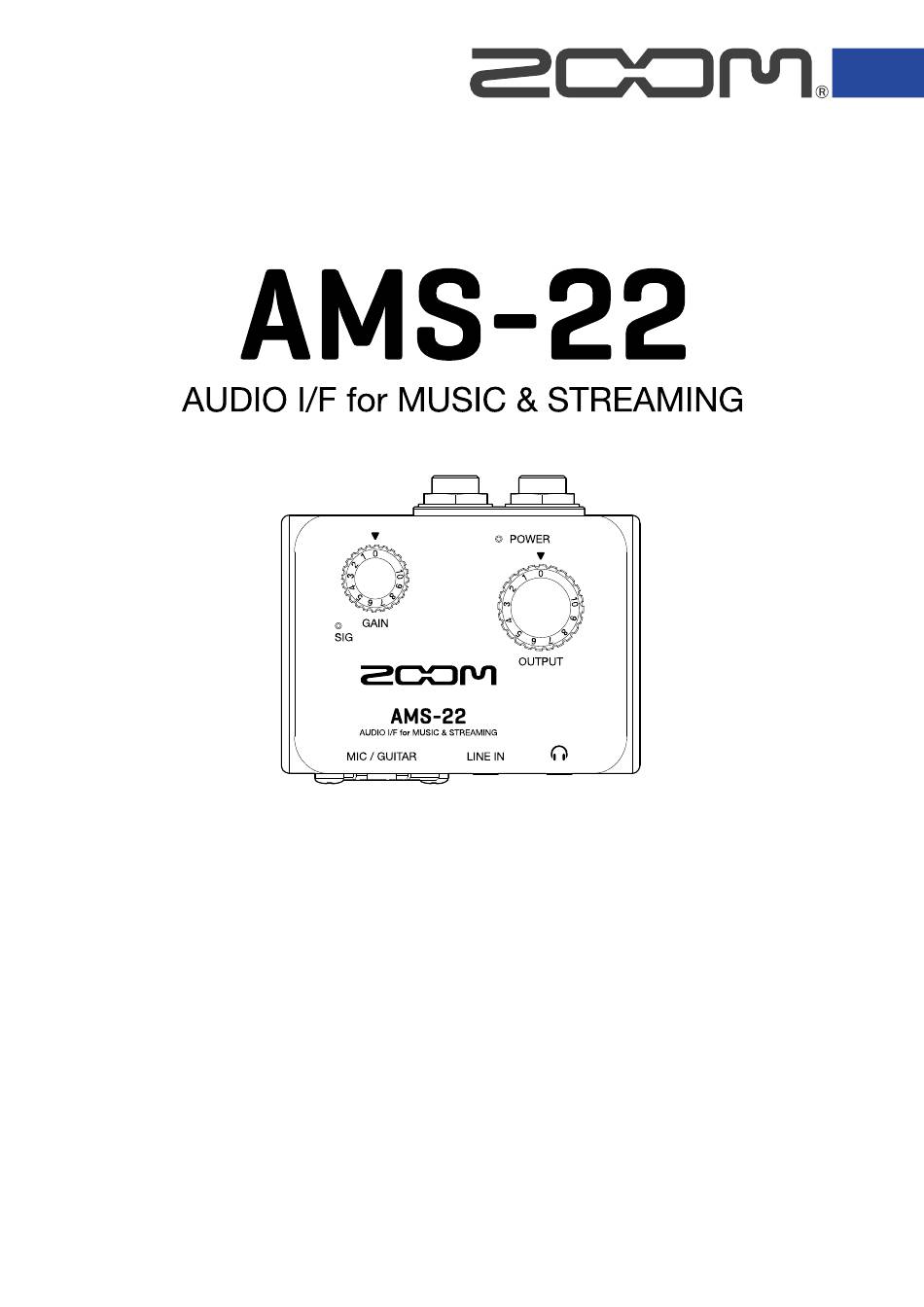

Bedienungsanleitung
Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.
©2022 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne
vorherige Erlaubnis kopiert oder nachgedruckt werden.
Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der
jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung
genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.
Zur korrekten Darstellung wird ein Farbbildschirm benötigt.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Zoom AMS-22
Inhaltszusammenfassung für Zoom AMS-22
- Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2022 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.
-
Seite 2: Hinweise Zu Dieser Bedienungsanleitung
• Mac ist ein Warenzeichen von Apple Inc. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die Zoom Corporation übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts. -
Seite 3: Inhaltsverzeichnis
Mixer-Schaltbild................................. 27 Begriffe in diesem Handbuch..........................28 Fehlerbehebung.................................29 Das AMS-22 lässt sich am Computer nicht als Gerät auswählen oder verwenden........29 Das Audiosignal eines an der Eingangsbuchse angeschlossenen Geräts verzerrt, ist zu leise oder nicht zu hören................................29 Wiedergabe oder Aufnahme nicht möglich......................30 Die Wiedergabe ist nicht oder nur sehr leise zu hören..................30... -
Seite 4: Beschreibung Der Bedienelemente
Beschreibung der Bedienelemente Oberseite ❶ Gain-Regler Über diesen Regler steuern Sie den Eingangssignalpegel für die Buchse MIC/GUITAR aus. (→ Anpassen Eingangsverstärkung) ❷ Pegelanzeige Diese Anzeige stellt den über den Gain-Regler ausgesteuerten Eingangspegel dar. Die Farbe der Anzeige ändert sich abhängig vom Signalpegel. Leuchtet grün: Es liegt ein Eingangssignal an. -
Seite 5: Linke Und Rechte Seite
Wählen Sie die Einstellung ON, um das Signal an der MIC/GUITAR-Buchse direkt abzuhören, bevor es durch den Computer läuft. (→ Einsatz des Direct-Monitorings) ❸ LOOPBACK-Schalter Wählen Sie die Einstellung ON, um eine Mischung der vom Computer ausgegebenen und der an den Eingängen des AMS-22 anliegenden Audiosignale an den Computer auszugeben. (→ Aktivieren der Loopback-Funktion) -

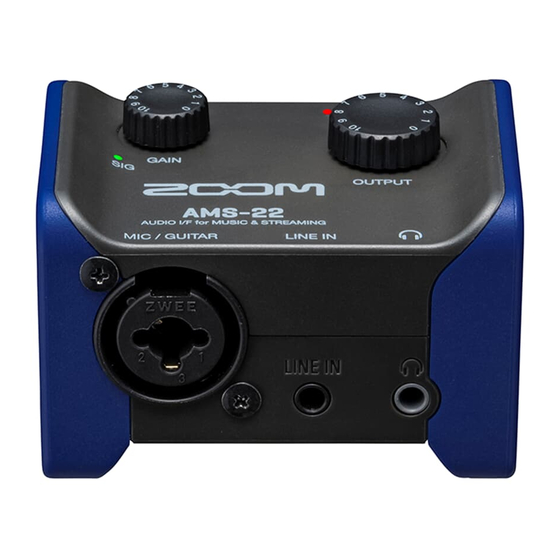

Seite 6: Vorder- Und Rückseite
Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ MIC/GUITAR-Buchse Diese Eingangsbuchse verfügt über einen integrierten Mikrofonvorverstärker. Schließen Sie hier Mikrofone, Keyboards, Gitarren und andere Audioquellen an. Zum Anschluss eignen sich sowohl XLR- als auch herkömmliche (symmetrische oder unsymmetrische) 6,35 mm Klinkenstecker. (→ Anschluss von Instrumenten und Mikrofonen) -
Seite 7: Anschluss An Einen Computer
Computer mit Strom versorgt werden. Neben der USB-Bus-Power kann es aber auch mit einer externen Stromversorgung (passendes Netzteil oder mobiler Akku) betrieben werden. (→ Stromversorgung) Installieren Sie den zugehörigen Treiber, bevor Sie das AMS-22 zum ersten Mal für die Aufnahme mit einer DAW-Anwendung auf einem Windows-Computer verwenden. (→... -
Seite 8: Installation Des Treibers Auf Windows-Computern
Laden Sie den Treiber „ZOOM AMS-22 Driver“ von zoomcorp.com auf den Computer herunter. ANMERKUNG: Der aktuelle „ZOOM AMS-22 Driver“ steht auf der oben genannten Webseite zum Download bereit. Starten Sie das Installationsprogramm und folgen Sie den Anweisungen zur Installation des „ZOOM AMS-22 Drivers“. ANMERKUNG: •... -
Seite 9: Anschluss Von Smartphones Und Tablets
Lautstärke) Schließen Sie ein externes Netzteil an. (→ Stromversorgung) ANMERKUNG: Vor dem Anschluss eines Smartphones oder Tablets muss das AMS-22 mit Strom versorgt werden. Verbinden Sie den USB-Port des AMS-22 (Typ C) über ein USB-Kabel mit dem Smartphone/Tablet. USB Type-C Zum Anschluss an Smartphones oder Tablets halten Sie USB-Kabel und Adapter bereit, die zu den entsprechen Anschlüssen passen. -
Seite 10: Stromversorgung
Stromversorgung Sie können das zugehörige Netzteil (ZOOM AD-17) oder einen handelsüblichen mobilen USB-Akku verwenden. Verbinden Sie den USB-Stecker des zugehörigen Netzteils mit dem Typ-C-Port DC 5V und schließen Sie das Netzteil an einer Steckdose an. HINWEIS: Um einen mobilen USB-Akku zu verwenden, verbinden Sie sein USB-Kabel mit dem Typ-C-Port DC 5V. -
Seite 11: Anschluss Von Instrumenten Und Mikrofonen
Anschluss von Instrumenten und Mikrofonen Stellen Sie immer zuerst auf 0 und auf OFF, bevor Sie Instrumente und Mikrofone anschließen. Anschluss von Instrumenten Schließen Sie ein Instrument am AMS-22 an. Schließen Sie eine Gitarre, einen Bass o. ä. mit einem Instrumentenkabel an der Buchse MIC/GUITAR... -
Seite 12: Anschluss Von Mikrofonen
Anschluss von Mikrofonen Verbinden Sie ein dynamisches oder Kondensatormikrofon über ein Mikrofonkabel mit der Buchse MIC/GUITAR. aktivieren Sie die Phantomspeisung. Schalterposition Erklärung Verwenden Sie diese Einstellung, um Phantomspeisung an Kondensatormikrofone auszugeben. Verwenden Sie diese Einstellung für den Anschluss von dynamischen Mikrofonen. -
Seite 13: Anschluss Von Stereophonen Klangquellen
Anschluss von stereophonen Klangquellen Schließen Sie eine stereophone Klangquelle am AMS-22 an. Verwenden Sie ein Stereo-Miniklinkenkabel, um ein Tablet oder eine andere Stereoklangquelle an der Buchse LINE IN anzuschließen. ANMERKUNG: • Die Verstärkung für die Buchse LINE IN ist fest vorgegeben. -
Seite 14: Anpassen Der Eingangsverstärkung
Anpassen der Eingangsverstärkung Stellen Sie die Empfindlichkeit für die Eingangsbuchse MIC/GUITAR ein. Steuern Sie das Eingangssignal mit aus, während das Instrumenten- oder Mikrofonsignal anliegt. Pegelanzeige : Es liegt ein Eingangssignal an. (−48 dBFS oder höher) : Das Eingangssignal übersteuert. (−1 dBFS oder höher) ANMERKUNG: •... -
Seite 15: Einsatz Des Direct-Monitorings
Einsatz des Direct-Monitorings Sofern der Schalter DIRECT MONITOR auf ON eingestellt ist, können die am AMS-22 anliegenden Eingangssignale vor der Verarbeitung im Computer direkt über Kopfhörer o. ä. abgehört werden. So können Sie das Eingangssignal latenzfrei abhören. Stellen Sie auf ON. -
Seite 16: Einstellen Der Lautstärke
Sie können die Lautstärke einstellen, die über am AMS-22 angeschlossene Lautsprecher und Kopfhörer ausgegeben wird. ANMERKUNG: Stellen Sie die Lautstärke des AMS-22 auf 0, bevor Sie Lautsprecher oder Kopfhörer anschließen. Andernfalls kann es zu unerwartet lauten Signalen kommen, die z. B. das Gehör schädigen können. Stellen Sie mit die Lautstärke für die Kopfhörerausgangsbuchse auf der Vorderseite und für die... -
Seite 17: Aktivieren Der Loopback-Funktion
Aktivieren der Loopback-Funktion Wenn Sie die LOOPBACK-Funktion auf ON einstellen, können die Signale an der Buchse MIC/GUITAR des AMS-22 und das Ausgangssignal des Computers gemischt und dann wieder in den Computer eingespeist werden (Loopback). Das ist praktisch, um beispielsweise die Hintergrundmusik, die vom Computer ausgegeben wird, mit den Signalen am AMS-22 zu mischen und live zu streamen. - Seite 18 ANMERKUNG: Wenn auf ON eingestellt ist, deaktivieren Sie das Monitoring des AMS-22 in der DAW oder Streaming-Anwendung. Wenn es aktiviert ist, kann eine Feedback-Schleife entstehen, die zu lauten Störsignalen am Ausgang führt.
-
Seite 19: Anwendungsbeispiel: Musikmachen
Richten Sie im Betrieb mit einem Smartphone/Tablet eine Stromversorgung ein. (→ Stromversorgung) ANMERKUNG: Vor dem Anschluss eines Smartphones oder Tablets muss das AMS-22 mit Strom versorgt werden. Schließen Sie das AMS-22 an dem Computer, Smartphone oder Tablet an. (→ Anschluss an einen... - Seite 20 Stellen Sie die Ausgangslautstärke ein. (→ Einstellen der Lautstärke) Starten Sie die DAW-App auf dem Computer, Smartphone oder Tablet und richten Sie das AMS-22 als Audio-Interface ein. Erzeugen Sie Spuren in der DAW-App und beginnen Sie mit der Aufnahme. ANMERKUNG:...
-
Seite 21: Anwendungsbeispiel: Web-Streaming Über Einen Computer
Anwendungsbeispiel: Web-Streaming über einen Computer Schließen Sie das Gerät an einem Computer an und verwenden Sie es für das Web-Streaming oder für Podcast-Aufnahmen. ON AIR Verbinden Sie das AMS-22 mit dem Computer. (→ Anschluss an einen Computer) USB Type-C... - Seite 22 Anschluss von Instrumenten, Anschluss von Mikrofonen) Passen Sie die Eingangsverstärkung an. (→ Anpassen der Eingangsverstärkung) Richten Sie das AMS-22 im Computer als Ein- und Ausgabegerät ein. auf ON. (→ UM die Loopback-Funktion zu aktivieren, stellen Sie Aktivieren der Loopback- Funktion)
- Seite 23 Einstellen der Lautstärke) Starten Sie die Streaming-App auf dem Computer, Smartphone oder Tablet und richten Sie das AMS-22 als das „Ton“- oder „Eingabe/Ausgabe“-Gerät ein. Beginnen Sie mit dem Streaming. ANMERKUNG: • Verwenden Sie ggf. BGM (Hintergrundmusik) mit der Zustimmung des Urhebers.
-
Seite 24: Anwendungsbeispiel: Web-Streaming Über Ein Smartphone/Tablet
ON AIR ON AIR Richten Sie die Stromversorgung ein. (→ Stromversorgung) ANMERKUNG: Vor dem Anschluss eines Smartphones oder Tablets muss das AMS-22 mit Strom versorgt werden. Verbinden Sie das AMS-22 mit einem Smartphone/Tablet. (→ Anschluss von Smartphones und Tablets) USB Type-C... - Seite 25 Schließen Sie ein Instrument oder Mikrofon an. (→ Anschluss von Instrumenten, Anschluss von Mikrofonen) Passen Sie die Eingangsverstärkung an. (→ Anpassen der Eingangsverstärkung) Um Hintergrundmusik (BGM) von einem anderen Gerät einzuspielen, schließen Sie es am LINE IN an. HINWEIS: Die Hintergrundmusik (BGM) kann auch über das Smartphone/Tablet wiedergegeben und über USB zurückgespielt werden (Loop Back).
- Seite 26 Stellen Sie die Ausgangslautstärke ein. (→ Einstellen der Lautstärke) Starten Sie die Streaming-App auf dem Smartphone/Tablet und beginnen Sie mit dem Streaming. ANMERKUNG: Informationen zur Bedienung finden Sie in der Anleitung der Streaming-App.
-
Seite 27: Mixer-Schaltbild
Mixer-Schaltbild... -
Seite 28: Begriffe In Diesem Handbuch
Begriffe in diesem Handbuch USB-Audio-Interface Hierbei handelt es sich um ein Gerät, welches das Tonsignal von Mikrofonen und Instrumenten beispielsweise in einen Computer, ein Smartphone oder ein Tablet einspeisen sowie das Tonsignal von diesem Gerät an Lautsprecher und Kopfhörer ausgeben kann. Dynamisches Mikrofon Diese Mikrofone sind nicht auf Phantomspeisung angewiesen und sind robust und langlebig. -
Seite 29: Fehlerbehebung
• Beenden Sie alle Programme, die auf das AMS-22 zugreifen. Ziehen Sie anschließend das USB-Kabel vom AMS-22 ab und schließen Sie es dann wieder an. • Schließen Sie das AMS-22 direkt an einem USB-Port des Computers an. Schließen Sie es nicht über einen USB-Hub an. -
Seite 30: Wiedergabe Oder Aufnahme Nicht Möglich
• Vergewissern Sie sich, dass „ZOOM AMS-22“ in den „Sound“-Einstellungen des benutzten Computers ausgewählt ist. • Stellen Sie sicher, dass das AMS-22 in der benutzten Software als Ein- und Ausgabegerät ausgewählt ist. • Beenden Sie alle Programme, die auf das AMS-22 zugreifen. Ziehen Sie anschließend das USB-Kabel vom AMS-22 ab und schließen Sie es dann wieder an. -
Seite 31: Spezifikationen
Spezifikationen Ein- und Ausgangskanäle Anzahl der Mono (MIC/GUITAR) Eingangskanäle Stereo (LINE IN) Anzahl der Stereo (TRS) Ausgangskanäle Stereo (PHONES) Anschlüsse MIC/GUITAR XLR/TRS-Combo-Buchse (XLR: Phase = Pin 2 / TRS: Phase = Spitze) Eingangsverstärkung +8 bis +54 dB (MIC) / +8 bis +54 dB (GUITAR) Eingangsimpedanz XLR: 2 kΩ... - Seite 32 96 kHz, 88,2 kHz, 48 kHz, 44,1 kHz Wortbreite 24 Bit Schnittstelle USB 2.0 Klasse USB-Audio Klasse 2.0 Stromversorgung Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Nennstrom USB-Bus-Power / DC 5 V Stromversorgung: 170 mA Leistungsaufnahme max. 1,8 W Abmessungen 68,0 mm (B) x 57,7 mm (T) x...
- Seite 33 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4397-01...
