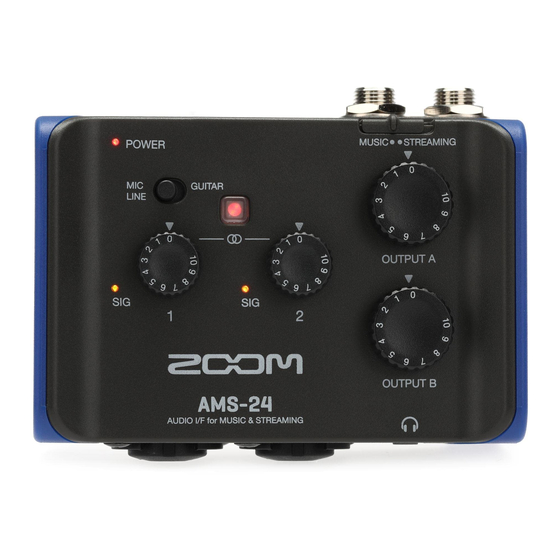

Zoom AMS-24 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Zoom Anleitungen
  4. Studio & Recording
  5. AMS-24
  6. Bedienungsanleitung
Zoom AMS-24 Bedienungsanleitung

Zoom AMS-24 Bedienungsanleitung

Audio i/f fuer musik & streaming
Vorschau ausblenden Andere Handbücher für AMS-24:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

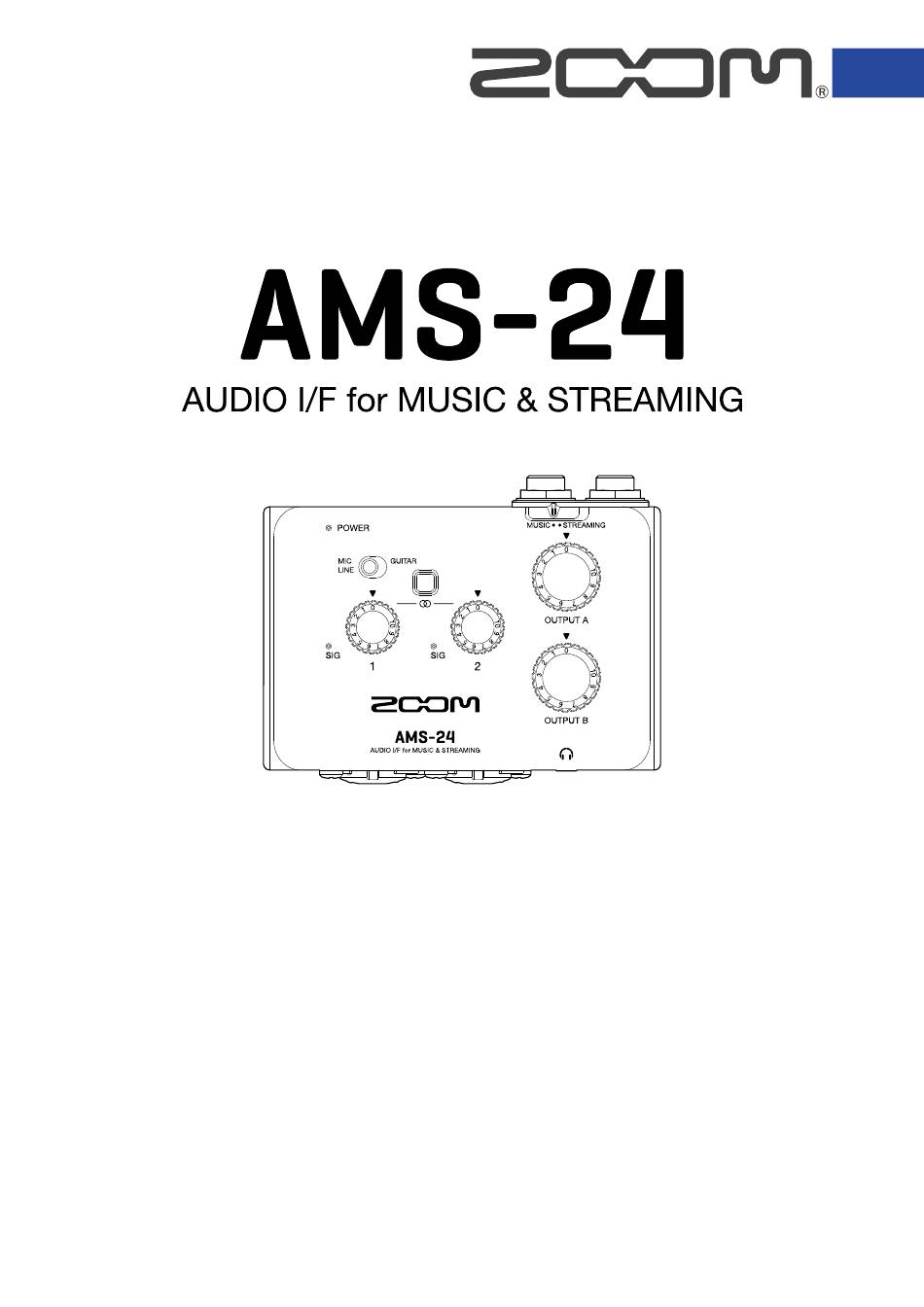

Bedienungsanleitung
Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise.
©2022 ZOOM CORPORATION
Dieses Handbuch darf weder in Teilen noch als Ganzes ohne
vorherige Erlaubnis kopiert oder nachgedruckt werden.
Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der
jeweiligen Firma. Alle Warenzeichen sowie registrierte Warenzeichen, die in dieser Anleitung zur Kenntlichmachung
genutzt werden, sollen in keiner Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen.
Zur korrekten Darstellung wird ein Farbbildschirm benötigt.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zoom AMS-24

Inhaltszusammenfassung für Zoom AMS-24

  • Seite 1 Bedienungsanleitung Bitte lesen Sie vor dem Gebrauch unbedingt die Sicherheits- und Gebrauchshinweise. ©2022 ZOOM CORPORATION Dieses Handbuch darf weder in Teilen noch als Ganzes ohne vorherige Erlaubnis kopiert oder nachgedruckt werden. Produktnamen, eingetragene Warenzeichen und in diesem Dokument erwähnte Firmennamen sind Eigentum der jeweiligen Firma.

  • Seite 2: Hinweise Zu Dieser Bedienungsanleitung

    Weise die Urheberrechte des jeweiligen Besitzers einschränken oder brechen. • Aufnahmen von urheberrechtlich geschützten Quellen wie CDs, Schallplatten, Tonbändern, Live- Darbietungen, Videoarbeiten und Rundfunkübertragungen sind ohne Zustimmung des jeweiligen Rechteinhabers gesetzlich verboten. Die Zoom Corporation übernimmt keine Verantwortung für etwaige Verletzungen des Urheberrechts.

  • Seite 3: Inhaltsverzeichnis

    Mixer-Schaltbild................................. 34 Begriffe in diesem Handbuch..........................35 Fehlerbehebung.................................36 Das AMS-24 lässt sich am Computer nicht als Gerät auswählen oder verwenden........36 Die Audiosignale von an den Eingängen angeschlossenen Geräten verzerren, sind zu leise oder nicht zu hören..................................36 Wiedergabe oder Aufnahme nicht möglich......................37 Die Wiedergabe ist nicht oder nur sehr leise zu hören..................37...

  • Seite 4: Überblick Über Die Modi Music Und Streaming

    Über die Kopfhörerbuchse A und B können unterschiedliche Sounds vom Computer, Smartphone oder Tablet ausgegeben werden. Auf diese Weise können die Person, die die Aufnahme erstellt, und die Person, die einspielt/einsingt, bei der Aufnahme unterschiedliche Signale abhören. AMS-24 INPUT1 INPUT1...

  • Seite 5: Streaming-Modus

    INPUT1 INPUT1 INPUT2 INPUT2 OUTPUT 1/2 OUTPUT A OUTPUT 3/4 OUTPUT B Wenn der Schalter Stereo Link am AMS-24 aktiv ist, arbeiten die Eingänge 1 (links) und 2 (rechts) als Stereo- Eingangspaar. (→ Stereo-Link im Überblick)   ■ Anwendungsbeispiele →...

  • Seite 6: Beschreibung Der Bedienelemente

    Damit schalten Sie zwischen den Modi MUSIC und STREAMING um. Wählen Sie die Einstellung MUSIC, wenn Sie das AMS-24 für die Musikproduktion mit einer DAW o. ä. nutzen. Wählen Sie die Einstellung STREAMING für das Streaming über das Internet o. ä. (→ MUSIC-Modus, STREAMING-Modus)

  • Seite 7: Linke Und Rechte Seite

    Computer ausgegeben wird. (→ Einsatz des Direct-Monitorings) ❹ LOOPBACK-Schalter Wählen Sie die Einstellung ON, um eine Mischung der vom Computer ausgegebenen und der an den Eingängen des AMS-24 anliegenden Audiosignale an den Computer auszugeben. (→ Aktivieren der Loopback-Funktion)

  • Seite 8: Vorder- Und Rückseite

    Vorder- und Rückseite ■ Vorderseite ■ Rückseite ❶ Eingangsbuchsen 1–2 Diese Eingangsbuchsen bieten jeweils einen Mikrofonvorverstärker. Schließen Sie hier Mikrofone, Keyboards, Gitarren und andere Audioquellen an. Zum Anschluss eignen sich sowohl XLR- als auch herkömmliche (symmetrische oder unsymmetrische) 6,35 mm Klinkenstecker. (→ Anschluss von Instrumenten und Mikrofonen)

  • Seite 9: Anschluss An Einen Computer

    Stromversorgung (passendes Netzteil oder mobiler Akku) oder mit Batterien betrieben werden. (→ Betrieb mit einem externen Netzteil, Batteriebetrieb) Installieren Sie den zugehörigen Treiber, bevor Sie das AMS-24 zum ersten Mal für die Aufnahme mit einer DAW-Anwendung auf einem Windows-Computer verwenden. (→ Installation des Treibers auf Windows-Computern) ANMERKUNG: Bei einem Mac ist kein Treiber erforderlich.

  • Seite 10: Installation Des Treibers Auf Windows-Computern

    Laden Sie den Treiber „ZOOM AMS-24 Driver“ von zoomcorp.com auf den Computer herunter. ANMERKUNG: Der aktuelle „ZOOM AMS-24 Driver“ steht auf der oben genannten Webseite zum Download bereit. Starten Sie das Installationsprogramm und folgen Sie den Anweisungen zur Installation des „ZOOM AMS-24 Drivers“. ANMERKUNG: •...

  • Seite 11: Anschluss Von Smartphones Und Tablets

    Betrieb mit einem externen Netzteil, Batteriebetrieb) ANMERKUNG: Vor dem Anschluss eines Smartphones oder Tablets muss das AMS-24 mit Strom versorgt werden. Verbinden Sie den USB-Port des AMS-24 (Typ C) über ein USB-Kabel mit dem Smartphone/Tablet. USB Type-C Zum Anschluss an Smartphones oder Tablets halten Sie USB-Kabel und Adapter bereit, die zu den entsprechen Anschlüssen passen.

  • Seite 12: Stromversorgung

    Stromversorgung Betrieb mit einem externen Netzteil Sie können das zugehörige Netzteil (ZOOM AD-17) oder einen handelsüblichen mobilen USB-Akku verwenden. Verbinden Sie den USB-Stecker des zugehörigen Netzteils mit dem Typ-C-Port DC 5V und schließen Sie das Netzteil an einer Steckdose an.

  • Seite 13: Batteriebetrieb

    Batteriebetrieb Legen Sie zwei Typ-AA-Batterien bereit. Schieben Sie die Batteriefachabdeckung auf der Unterseite des AMS-24 auf und setzen Sie die Batterien ein. Schieben Sie die Abdeckung wieder zu, um das Batteriefach zu schließen. Stellen Sie auf ON. Stellen Sie sicher, dass die POWER-Anzeige rot leuchtet.
  • Seite 14 ANMERKUNG: • Verwenden Sie immer nur Batterien eines Typs (Alkaline, NiMH oder Lithium). • Die POWER-Anzeige blinkt, wenn die Batteriekapazität zur Neige geht. Ersetzen Sie die Batterien durch neue.

  • Seite 15: Anschluss Von Instrumenten Und Mikrofonen

    OFF, bevor Sie Instrumente und Mikrofone anschließen. Anschluss von Instrumenten Schließen Sie ein Instrument am AMS-24 an. • Schließen Sie eine Gitarre, einen Bass o. ä. mit einem Instrumentenkabel an der Buchse für Eingang 1 an. • Schließen Sie ein Keyboard, einen Mixer o. ä. mit TRS-Kabeln an den Eingangsbuchsen 1-2 an.
  • Seite 16 Stellen Sie auf das an der Eingangsbuchse 1 angeschlossene Gerät ein. Schalterposition Erklärung Verwenden Sie diese Einstellung für passive Gitarren oder Bässe. Stellen Sie den Schalter auf GUITAR, um einen hochohmigen Anschluss (Hi-Z) zu verwenden. Bei Anschluss einer aktiven Gitarre/Bass muss der Schalter nicht auf GUITAR gestellt werden.

  • Seite 17: Anschluss Von Mikrofonen

    Anschluss von Mikrofonen Schließen Sie dynamische und Kondensatormikrofone über Mikrofonkabel an den Eingangsbuchsen 1 und 2 an. Wenn Sie ein Mikrofon an der Eingangsbuchse 1 anschließen, stellen Sie auf MIC/LINE. aktivieren Sie die Phantomspeisung. Die Phantomspeisung wird gemeinsam über die XLR-Buchsen für die Eingänge 1 und Input 2 ausgegeben.
  • Seite 18 Schalterposition Erklärung Verwenden Sie diese Einstellung, um Phantomspeisung an Kondensatormikrofone auszugeben. Verwenden Sie diese Einstellung für den Anschluss von dynamischen Mikrofonen. ANMERKUNG: Stellen Sie in keinem Fall auf ON, wenn Sie Equipment anschließen, das nicht mit Phantomspeisung kompatibel ist. Andernfalls könnten diese Geräte beschädigt werden.

  • Seite 19: Stereo-Link Im Überblick

    Stereo-Link im Überblick Durch das Aktivieren der Stereo-Link-Funktion können Sie ein Stereosignal über Eingang 1 auf der linken und über Eingang 2 auf der rechten Seite einspeisen. Bei Anschluss eines Keyboards oder von anderem Equipment mit einem Stereoausgang bringen Sie den Stereo-Link-Schalter in die Position ON.

  • Seite 20: Anpassen Der Eingangsverstärkung

    Anpassen der Eingangsverstärkung Sie können die Eingangsempfindlichkeit der Eingänge 1–2 einstellen. Steuern Sie die Eingangssignale der angeschlossenen Instrumente und Mikrofone mit aus. Pegelanzeigen : Eingangssignal liegt an (−48 dBFS oder höher). : Eingangssignal übersteuert (−1 dBFS oder höher). ANMERKUNG: • Stellen Sie die Regler so ein, dass die Pegelanzeigen nicht rot aufleuchten. •...

  • Seite 21: Einsatz Des Direct-Monitorings

    Einsatz des Direct-Monitorings Wenn das Direct-Monitoring aktiviert ist, können die am AMS-24 anliegenden Eingangssignale vor der Verarbeitung im Computer direkt über Kopfhörer o. ä. abgehört werden. So können Sie das Eingangssignal latenzfrei abhören. Stellen Sie auf ON. HINWEIS: Wenn der Stereo-Link-Schalter aktiviert ist, können die Eingänge 1 und 2 stereo abgehört werden. (→...

  • Seite 22: Einstellen Der Lautstärke

    Die jeweiligen Buchsen werden über unterschiedliche Regler ausgesteuert. ANMERKUNG: Stellen Sie die Lautstärke des AMS-24 auf 0, bevor Sie Lautsprecher oder Kopfhörer anschließen. Andernfalls kann es zu unerwartet lauten Signalen kommen, die z. B. das Gehör schädigen können. Einstellen der Lautstärke für OUTPUT A Stellen Sie mit die Lautstärke für die Kopfhörerausgangsbuchse A auf der Vorderseite und für die...

  • Seite 23: Aktivieren Der Loopback-Funktion

    Aktivieren der Loopback-Funktion Wenn Sie die LOOPBACK-Funktion auf ON einstellen, können die Signale an den Eingangsbuchsen 1-2 am AMS-24 und das Ausgangssignal des Computers gemischt und dann wieder in den Computer eingespeist werden (Loopback). Das ist praktisch, um beispielsweise die Hintergrundmusik, die vom Computer ausgegeben wird, mit den Signalen am AMS-24 zu mischen und live zu streamen.
  • Seite 24 ANMERKUNG: • Wenn auf ON eingestellt ist, deaktivieren Sie das Monitoring des AMS-24 in der DAW oder Streaming-Anwendung. Wenn es aktiviert ist, kann eine Feedback-Schleife entstehen, die zu lauten Störsignalen am Ausgang führt. • Das Signal von USB OUTPUT 3/4 wird nicht zurückgespeist.

  • Seite 25: Anwendungsbeispiel: Musikmachen

    Anwendungsbeispiel: Musikmachen Um beim Musikmachen mit einer DAW-App beispielsweise Gitarre und Gesang zeitgleich aufzunehmen, schalten Sie das AMS-24 in den MUSIC-Modus. Die Audiosignale der Gitarre und des Gesangs können auf separaten Spuren aufgezeichnet werden. INPUT1 INPUT2 in den MUSIC-Modus. (→ MUSIC-Modus)
  • Seite 26 Schließen Sie das AMS-24 an dem Computer, Smartphone oder Tablet an. (→ Anschluss an einen Computer, Anschluss von Smartphones und Tablets) USB Type-C   USB Type-C Schließen Sie Mikrofone und/oder Instrumente an und stellen Sie die Schalter entsprechend ein. (→...
  • Seite 27 Stellen Sie die Ausgangslautstärke ein. (→ Einstellen der Lautstärke) Starten Sie die DAW-App auf dem Computer, Smartphone oder Tablet und richten Sie das AMS-24 als Audio-Interface ein. Erzeugen Sie Spuren in der DAW-App und beginnen Sie mit der Aufnahme. ANMERKUNG:...

  • Seite 28: Anwendungsbeispiel: Web-Streaming Über Einen Computer

    Anwendungsbeispiel: Web-Streaming über einen Computer Für das Web-Streaming oder eine Podcast-Aufnahme über einen Computer schalten Sie das AMS-24 in den STREAMING-Modus. ON AIR in den STREAMING-Modus. (→ STREAMING-Modus) Schalten Sie AMS-24 INPUT1 INPUT1 INPUT2 INPUT2 OUTPUT A OUTPUT 1/2 OUTPUT 3/4 OUTPUT B Verbinden Sie das AMS-24 mit dem Computer.
  • Seite 29 Anschluss von Instrumenten, Anschluss von Mikrofonen) Passen Sie die Eingangsverstärkung an. (→ Anpassen der Eingangsverstärkung) Richten Sie das AMS-24 im Computer als Ein- und Ausgabegerät ein. auf ON. (→ UM die Loopback-Funktion zu aktivieren, stellen Sie Aktivieren der Loopback- Funktion)
  • Seite 30 Einstellen der Lautstärke) Starten Sie die Streaming-App auf dem Computer, Smartphone oder Tablet und richten Sie das AMS-24 als das „Ton“- oder „Eingabe/Ausgabe“-Gerät ein. Beginnen Sie mit dem Streaming. ANMERKUNG: • Verwenden Sie ggf. BGM (Hintergrundmusik) mit der Zustimmung des Urhebers.

  • Seite 31: Anwendungsbeispiel: Web-Streaming Über Ein Smartphone/Tablet

    STREAMING-Modus. (→ STREAMING-Modus) Schalten Sie AMS-24 INPUT1 INPUT1 INPUT2 INPUT2 OUTPUT A OUTPUT 1/2 OUTPUT 3/4 OUTPUT B Richten Sie die Stromversorgung ein. (→ Stromversorgung) ANMERKUNG: Vor dem Anschluss eines Smartphones oder Tablets muss das AMS-24 mit Strom versorgt werden.
  • Seite 32 Verbinden Sie das AMS-24 mit einem Smartphone/Tablet. (→ Anschluss von Smartphones und Tablets) USB Type-C Schließen Sie Mikrofone und/oder Instrumente an und stellen Sie die Schalter entsprechend ein. (→ Anschluss von Instrumenten, Anschluss von Mikrofonen) Passen Sie die Eingangsverstärkung an. (→...
  • Seite 33 Stellen Sie die Ausgangslautstärke ein. (→ Einstellen der Lautstärke) Starten Sie die Streaming-App auf dem Smartphone/Tablet und beginnen Sie mit dem Streaming. ANMERKUNG: Informationen zur Bedienung finden Sie in der Anleitung der Streaming-App.

  • Seite 34: Mixer-Schaltbild

    Mixer-Schaltbild...

  • Seite 35: Begriffe In Diesem Handbuch

    Begriffe in diesem Handbuch USB-Audio-Interface Hierbei handelt es sich um ein Gerät, welches das Tonsignal von Mikrofonen und Instrumenten beispielsweise in einen Computer, ein Smartphone oder ein Tablet einspeisen sowie das Tonsignal von diesem Gerät an Lautsprecher und Kopfhörer ausgeben kann. Dynamisches Mikrofon Diese Mikrofone sind nicht auf Phantomspeisung angewiesen und sind robust und langlebig.

  • Seite 36: Fehlerbehebung

    Anschluss an einen Computer) • Beenden Sie alle Programme, die auf das AMS-24 zugreifen. Ziehen Sie anschließend das USB-Kabel vom AMS-24 ab und schließen Sie es dann wieder an. • Wenn Sie einen USB-Hub verwenden, sollten Sie diesen aus der Kette entfernen. Schließen Sie das AMS-24 direkt an einem USB-Port des Computers an.

  • Seite 37: Wiedergabe Oder Aufnahme Nicht Möglich

    • Vergewissern Sie sich, dass „ZOOM AMS-24“ in den „Sound“-Einstellungen des benutzten Computers ausgewählt ist. • Stellen Sie sicher, dass das AMS-24 in der benutzten Software als Ein- und Ausgabegerät ausgewählt ist. • Beenden Sie alle Programme, die auf das AMS-24 zugreifen. Ziehen Sie anschließend das USB-Kabel vom AMS-24 ab und schließen Sie es dann wieder an.

  • Seite 38: Bei Der Wiedergabe Oder Aufnahme Kommt Es Zu Aussetzern

    • Sofern die Audiopuffergröße der benutzten Software eingestellt werden kann, heben Sie sie an. • Deaktivieren Sie den automatischen Ruhezustand und andere Energiesparfunktionen für den Computer. • Wenn Sie einen USB-Hub verwenden, sollten Sie diesen aus der Kette entfernen. Schließen Sie das AMS-24 direkt an einem USB-Port des Computers an.

  • Seite 39: Spezifikationen

    Spezifikationen Ein- und Ausgangskanäle Anzahl der Mono (MIC/LINE) Eingangskanäle Anzahl der Stereo (TRS) Ausgangskanäle Stereo (PHONES) Anschlüsse Input 1–2 XLR/TRS-Combo-Buchsen (XLR: Phase = Pin 2 / TRS: Phase = Spitze) Eingangsverstärkung −∞ bis +58 dB / −∞ bis +50 dB (in der Stellung GUITAR) Eingangsimpedanz XLR: 2,7 kΩ...
  • Seite 40 USB 2.0 Klasse USB-Audio Klasse 2.0 Stromversorgung Zwei AA-Batterien (Alkaline- oder Lithium-Batterien oder aufladbare NiMH-Akkus) Netzteil (ZOOM AD-17): DC 5 V / 1 A • Eine Stromversorgung über USB wird unterstützt. Nennstrom USB/AC-Netzteil (5 V): 380 mA Batterien (2,4 V): 470 mA Geschätzte Betriebsdauer 44,1 kHz, 48 V inaktiv, mit 32 Ω...
  • Seite 41 ZOOM CORPORATION 4-4-3 Kanda-surugadai, Chiyoda-ku, Tokyo 101-0062 Japan zoomcorp.com Z2I-4411-01...
